5.1.1 Isolierung der Pumpe in Kühl-/Klimaanlagen
Beim Betreiben der Pumpen in Kühlsystemen, wenn das Hydraulikgehäuse isoliert
werden soll, muss am Objekt eine diffuse Isolierung des Hydraulikgehäuses erfolgen.
ACHTUNG!
Das Hydraulikgehäuse der Pumpe darf nur bis zum Spalt zwischen dem Motor und dem
Hydraulikgehäuse isoliert werden. Öffnungen zur Kondensatableitung aus dem Statorraum
müssen immer frei bleiben, dass gleiche gilt für den Einsatz der Pumpe in Heizsystemen,
wenn eine Wärmeisolierung des Hydraulikgehäuses vorgenommen wird (Abb. 1, 2, Pos.
15). Das Elektromotorgehäuse, in dem sich Öffnungen zur Kondensatableitung befinden,
darf nie isoliert werden!

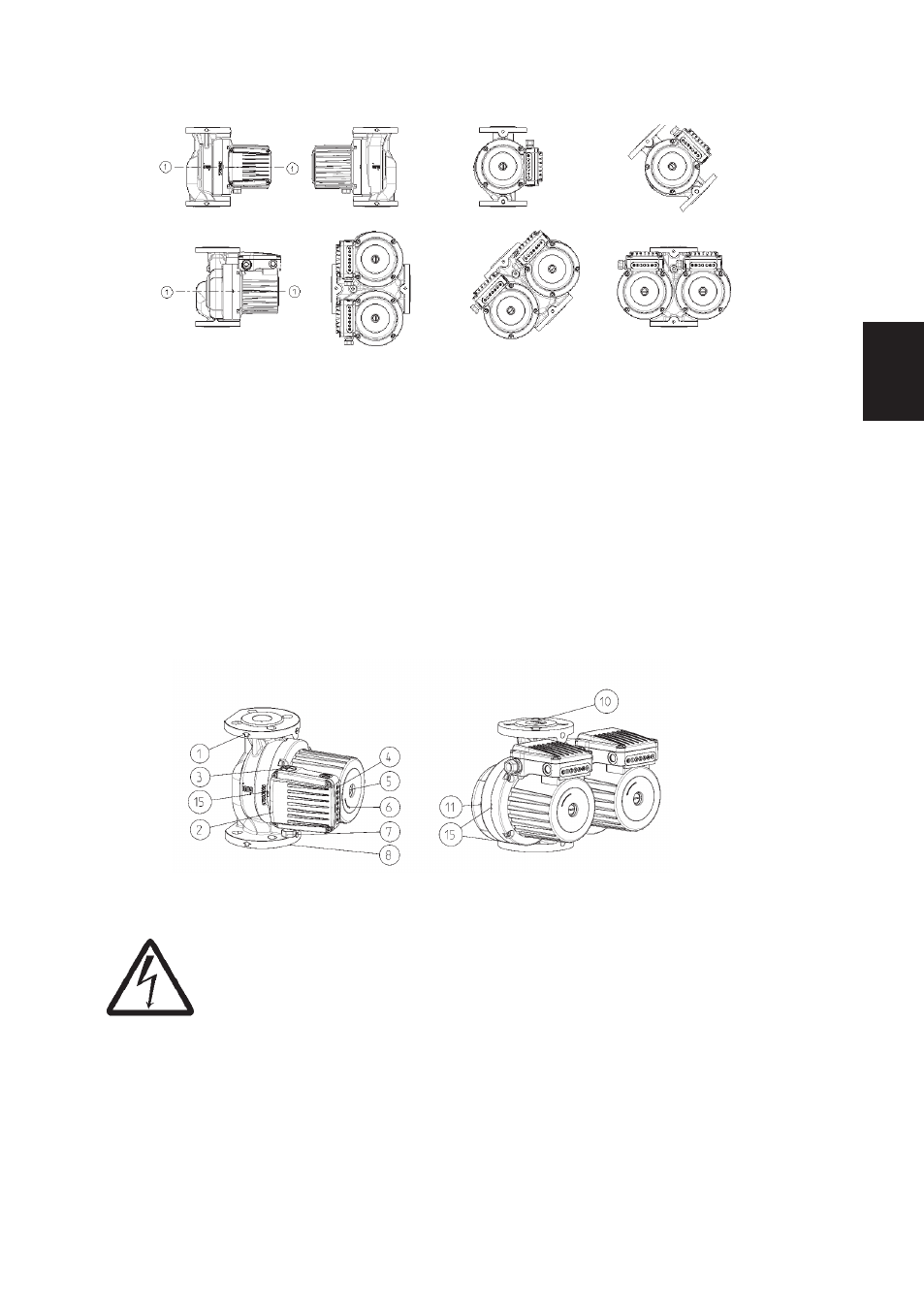

Abb.1 Abb.2
5.2 Elektroanschluss
Die Pumpen GHN (basic, auto), GHND (basic, auto) haben einen
Drehstrommotor, der an eine Wechselspannung 3~400 V, 50Hz angeschlossen
wird. Die Pumpen des Typs GHNM (basic, auto), GHNMD (basic, auto) arbeiten
mit einem Einphasenmotor 1x230 V, 50 Hz.
Der Motor ist intern mit einem Bimetallschalter geschützt. Im Falle einer
Überhitzung schaltet der Elektromotor, mittels eingebauter Thermosicherung, ab.
Eine Schutzvorrichtung zur Trennung aller Pole vom Netz muss
in die Elektroinstallation, gemäß der jeweils geltenden nationalen
Installationsvorschriften, eingebaut sein.
Als Schutzvorrichtung sind die Motorschutzschalter Iskra MIS MS 25, Schrack
ALEA u. Ä. geeignet.
Der Einspeiseleiter wird über die Einführung M20 (Abb.1 – Pos.7)
angeschlossen.
