-47-
CZ
5.1.1 Izolace čerpadla v chladících/klimatizačních systémech
Při použití čerpadla v chladících systémech a požadavku na izolaci hydraulické části je
nezbytné použít difúzní typ izolace.
POZOR !
Hydraulické tělo čerpadla může být izolováno pouze po spáru mezi motorem a hydraulickou
částí. Otvory pro odvod kondenzátu musí zůstat nezakryty a dovolit odvodnění z prostoru
statoru. Podobně, stejné otvory musí být nezakryty také v topných systémech, kde je
použita tepelná izolace hydraulické části (Obr. 1, 2, POZ. 15). Plášt elektrického motoru,
na kterém jsou umístěny otvory pro odvod kondenzátu, nesmí být v žádném případě
izolován!

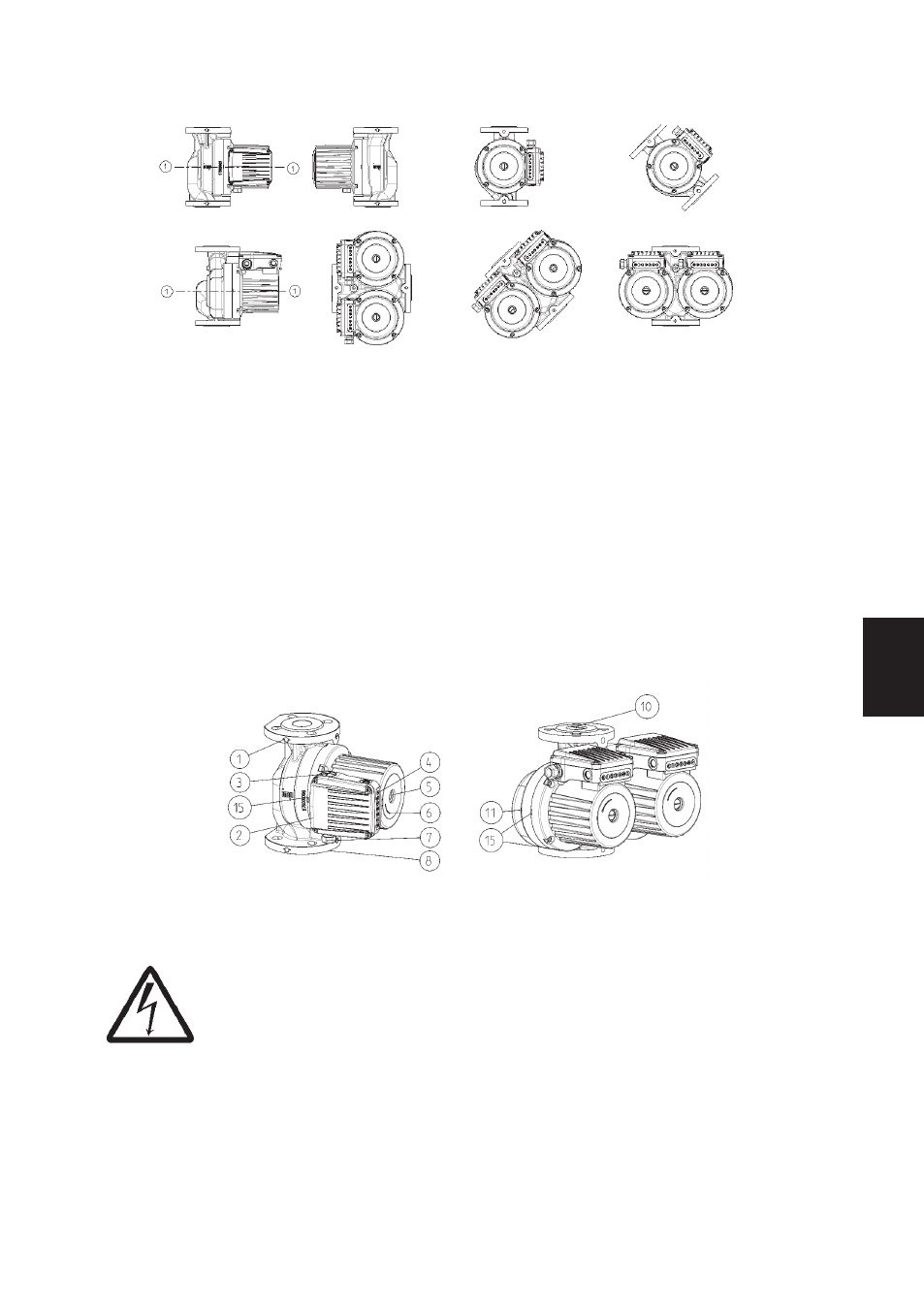

Obr.1
Obr.2
5.3 Připojení elektrického vedení
Čerpadla GHN (basic, auto), GHND (basic, auto) jsou dodávána s třífazovým
elektromotorem pro připojení na elektrické vedení A.C. 3~400 V, 50Hz. Typy
GHNM (basic, auto), GHNMD (basic, auto) mají jednofázový elektromotor
1x230 V, 50 Hz.
Motor je vnitřně chráněn bimetalovým spínačem. Elektromotor má vastavěné
tepelné relé, které jej vypne při přehřátí.
Pojistky pro oddělení všech pólů od elektrického vedení musí být zabudovány
podle národních norem pro elektrickou instalaci.
Vhodnými jističi jsou motorové ochranné spínače Iskra MIS MS 25, Schrack
ALEA nebo obdobné.
Připojovací vedení musí být zapojeno přes kabelový vstup M20 (Obr.1 –
POZ.7).
