-56-
CRO
- Sve priključne vodiče treba ugraditi tako da se ni u kom slučaju ne dodiruju s
cjevovodom i/ili hidrauličkim kućištem crpke i/ili kućištem elektromotora.
- Napon električne mreže mora odgovarati podacima s natpisne pločice
- Osigurač na strani mreže odabrati prema natpisnoj pločici
- Crpku/sistem uzemljiti prema važećim propisima.
5.2.1 Spoj crpke na električnu mrežu

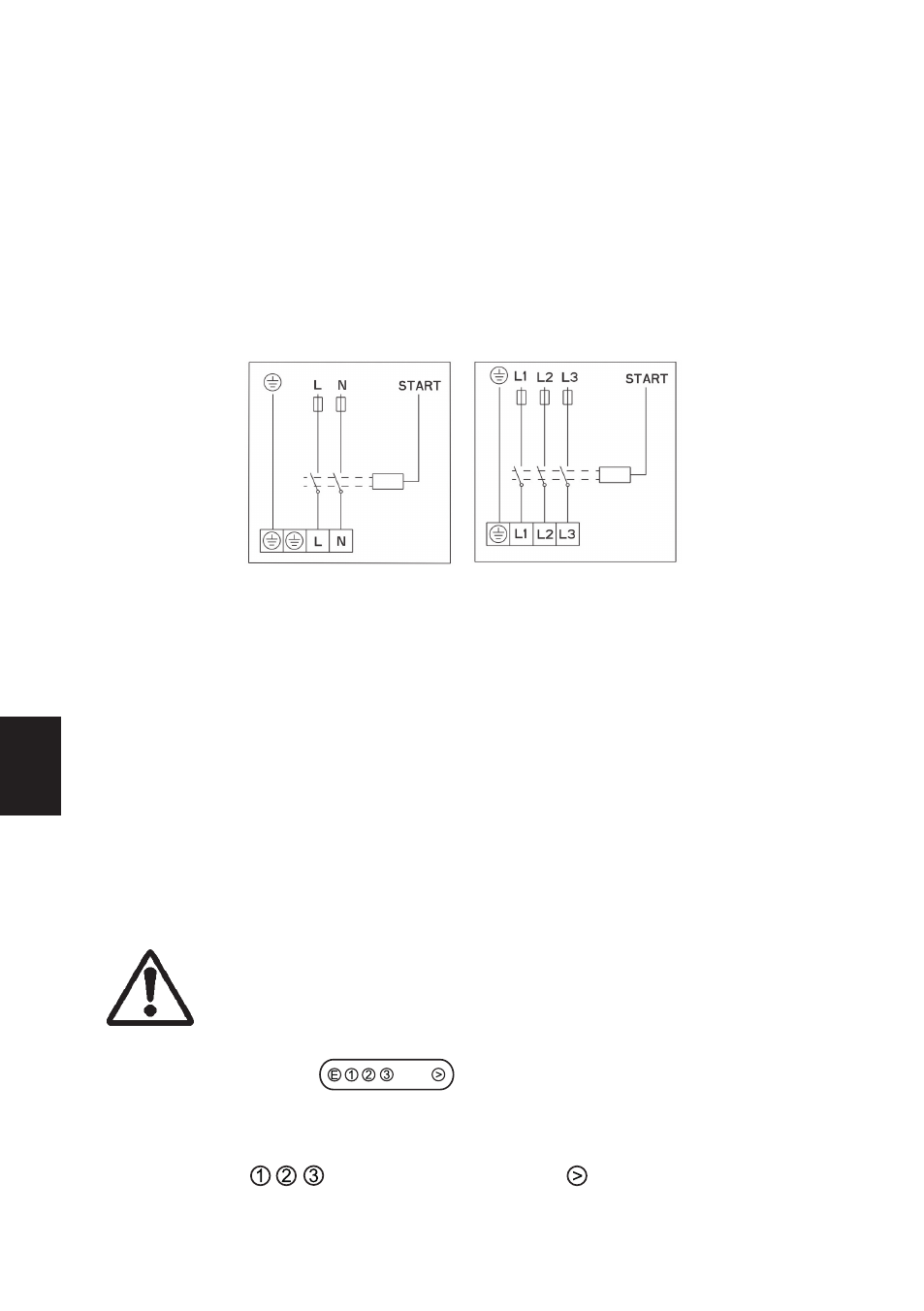

Električni spoj crpke treba izvesti prema shemi spajanja (sl.3) koja je smještena na donjoj
strani poklopca elektromotora. (prije spajanja odviti gornji poklopac (sl.1-poz2)
sl. 3
6. u
puštanje crpke
6.1 Ounjenje i odzračivanje
Kod crpki tipa GHN (basic, auto), GHND (basic, auto), GHNM (basic, auto), GHNMD
(basic, auto) je rotor elektromotora potopljen u vodi i uležišten, posebnim, vodom
podmazivanim ležajima, zbog toga treba crpku prije upuštanja napuniti vodom i odzračiti.
Crpku odzračujemo tako, da odvijemo vijak na stražnjoj strani elektromotora (sl.1-poz5)
i kroz otvor između osovine elektromotora i ležaja istječe zrak. Kada počne teči voda
zatvorimo ventile na usisnoj i tlačnoj strani, kratkotrajno uključimo crpku i provjerimo
smjer vrtnje. Ukoliko se osovina vrti u krivom smjeru, elektronika će pomoću ugrađene
indikacije, javiti treperenjem crvene lampice.
Crpka ima mogućnost detekcije i drugih pogrešaka, koje su opisane u donjoj tabeli.
Crvena lampica brojem titraja govori o broju greške. Redoslijedu treptaja slijedi duži
prekid, broj treptaja između dva prekida je kod greške.
Ovisno o radnim uvjetima crpke ili sistema (temperatura medija) crpka može
postati vruća
Pri dodiru crpke postoji opasnost od opeklina!
6.2 Nastavitev hitrosti črpalk GHN,GHND, GHNM,
GHNMD ( basic )
Svaka crpka ima mogućnost pokrivanja područja tri hidrauličke karakteristike. Kako bi
to postigla, u crpku je ugrađen elektromotor sa tri brzine vrtnje. Odabir brzine vrtnje ili
karakteristike postižemo pritiskom na gumb (sl.1 poz.4), kojim preklapamo
brzine vrtnje.
