-7- 598-1114-04

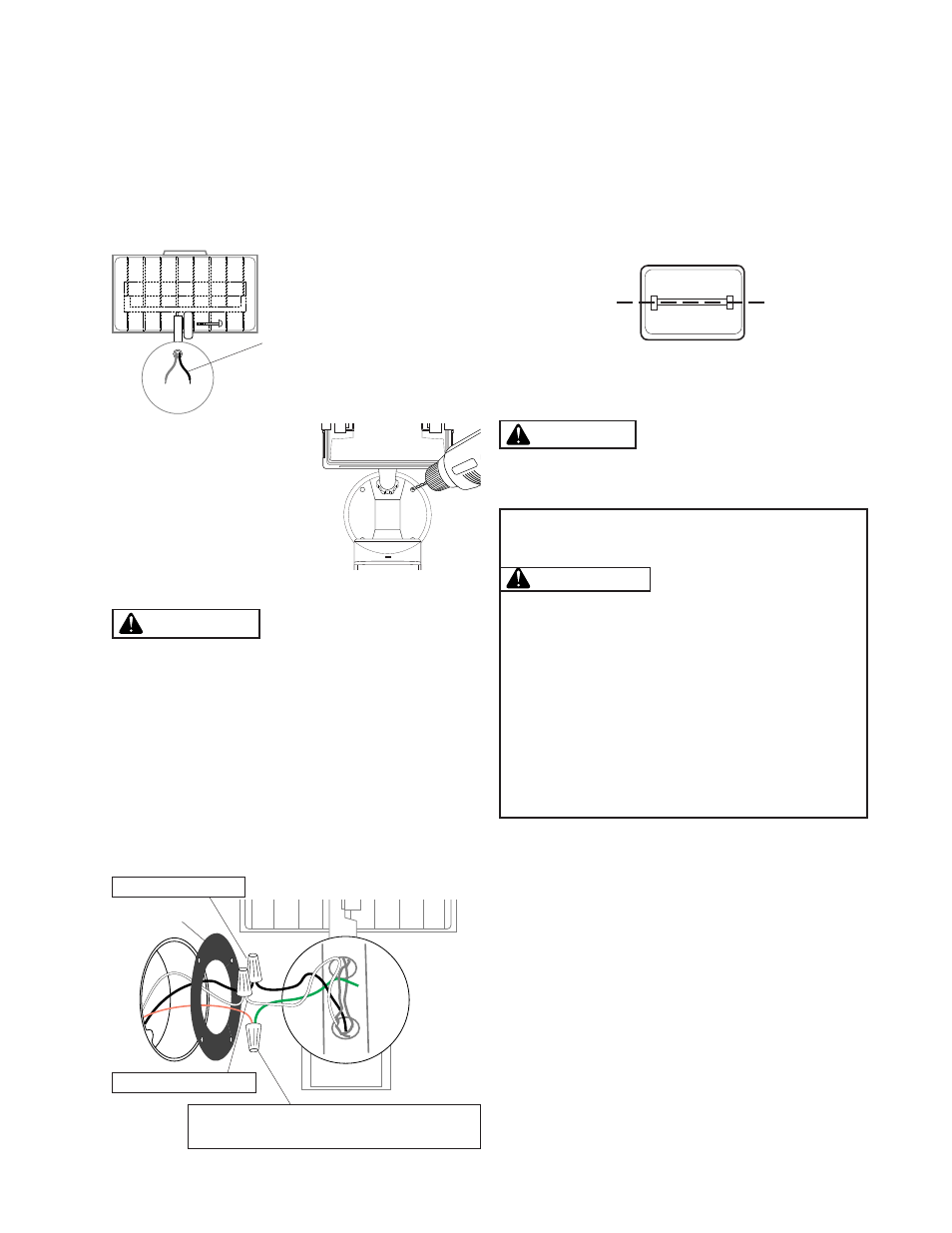

INSTALACIÓN
Cablee el Control de Luz
ADVERTENCIA: Desconecte la energía al circui-
to de alumbrado en el fusible o en el disyuntor.
1. Retire el artefacto de luz existente.
2. El gancho en S puede ser usado para sostener al
artefacto mientras se cablea. El extremo pequeño
del gancho puede ser insertado en un orificio de la
caja de empalme. El extremo largo va alrededor del
“cuello” del artefacto.
3. Guíe los alambres de control de la lámpara por el
orificio mayor del empaque.
4. Tuerza juntos, como se muestra, los alambres de la
caja de empalmes y del artefacto. Asegúrelos con
un conector de cable.
Instale el Control de Luz
1. Alinee la tapa del control de luz con el empaque
de la tapa y con la caja de empalme. Ponga y
ajuste los tornillos de montaje.
2. Si no se instala en una caja a prueba de intemperie
o si se usa una plancha adaptadora, calafatee
la plancha de pared y la superficie de montaje
con sellante silicona contra la intemperie.
Blanco con Blanco
Negro con Negro
El cable de tierra de la caja de empalme
con el cable verde de tierra del artefacto.
Empaque
❒ Acople el brazo de la lám-
para a la placa posterior
y asegúrelo con el perno
largo.
Nota: Cuando ajuste el tornillo
del brazo, hale los alambres para
asegurarse que no se pinchen
en la junta.
❒ Taladre orificios si se
necesita montar la placa
posterior a la caja de em-
palme.
PRECAUCIÓN: Para un funcionamiento correcto y
seguro, la cabeza del sensor debe girarse de modo que
los controles queden para abajo. Mantenga el cabezal
de la lámpara a por lo menos 51mm del sensor.
+/- 4°
COLOQUE HORIZONTALMENTE
La luz halógena debe ser
montada horizontalmente (± 4°)
INSTRUCCIONES IMPORTANTES DE
SEGURIDAD LA LAMPARA ENCENDIDA
PRODUCE CALOR EXCESIVO
ADVERTENCIA: Con el fin de reducir el riesgo
de FUEGO, SACUDIDA ELÉCTRICA, (EXPOSICIÓN
A EXCESIVA RADIACIÓN UV) o lesión al personal,
por favor siga estas instrucciones.
1. Mantenga la lámpara al menos a 61cm de materiales
inflamables como papel, cartón, madera y telas. No
direccione a objetos que están a menos de 1m.
2. Una lesión corporal puede suceder por contacto
directo con la base, con la parte delantera o con
el protector de la lámpara.
3. No mire directamente a la lámpara.
4. No trabaje con una lámpara que no tenga la barrera
protectora (cubierta de vidrio) o que la tenga dañada.
Cambio de la bombilla
Cambie la bombilla solamente con una halógena tipo
T, 500W max., 120 VCA.
a. Desconecte el artefacto de la fuente de energía y
déjelo enfriar 20 minutos.
b. Retire la cubierta de vidrio y extraiga la bombilla
vieja empujándola a la derecha hasta que su lado
izquierdo esté libre del zócalo.
c. No manipule la bombilla con manos desprotegidas.
Use un paño o guantes limpios para instalar la nueva
bombilla. Para poner la nueva bombilla, empújela
contra el zócalo derecho para que también pueda
acomodarse bien en el zócalo izquierdo.
Nota: La grasa de la piel puede reducir bastante la
vida de la bombilla.
d. Revise que la bombilla esté correctamente en sitio.
e. Reinstale la cubierta de vidrio.
Para una fácil instalación escoja una luz con un
interruptor de pared.
Para un mejor funcionamiento, instale el aparato a casi
2.4 m del suelo.
NOTA: Si el aparato está instalado a
más de 8 pies (2,4 m), si se apunta el detector hacia
abajo se reducirá la distancia de cobertura.
