-12- 598-1114-04

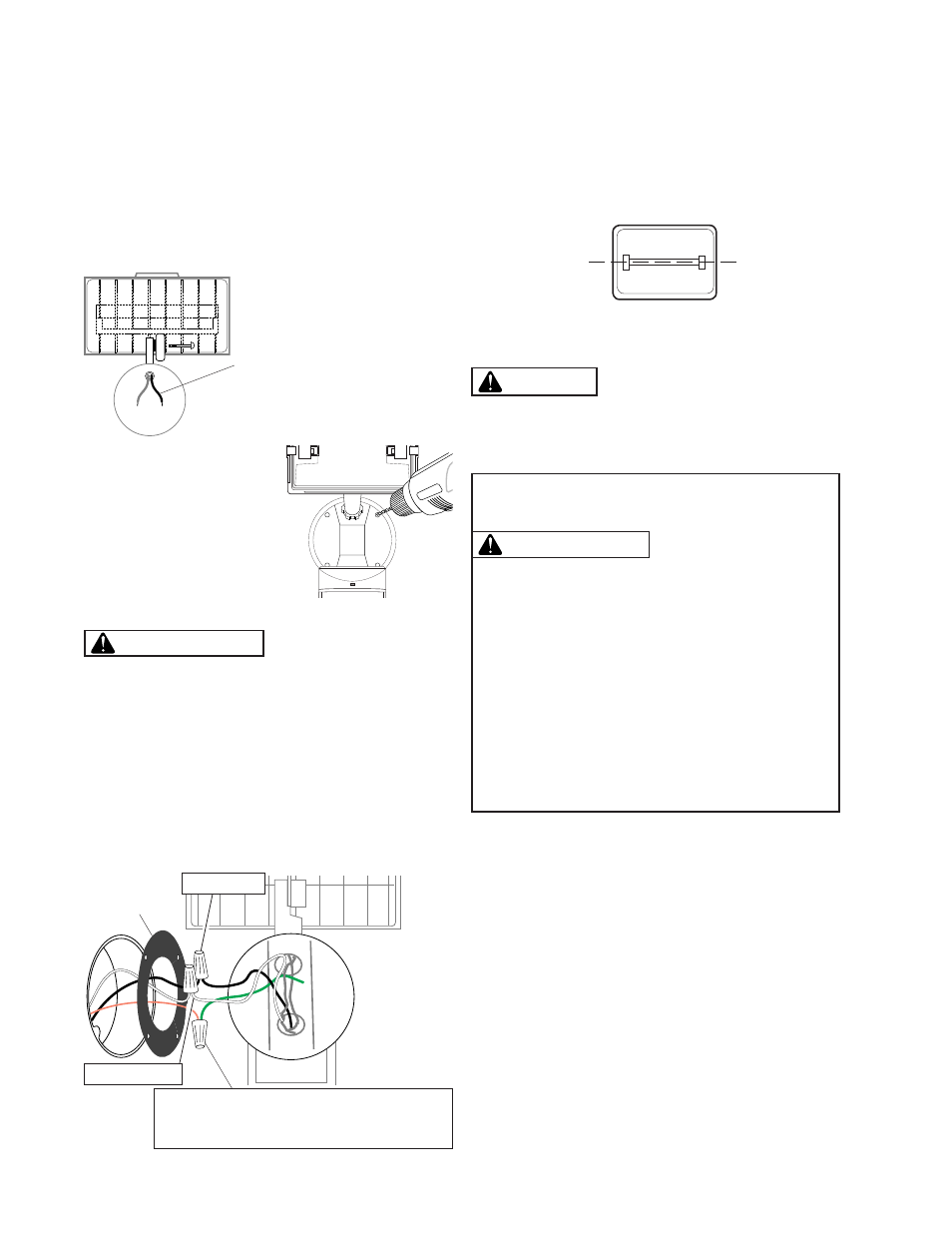

INSTALLATION
Câblage De La Commande D’Éclairage
AVERTISSEMENT : Coupez l’alimentation au
disjoncteur ou au fusible.
1.
Enlever l’appareil d’éclairage existant.
2. Le crochet en S peut être utilisé pour supporter le
luminaire pendant le câblage. Le petit bout du crochet
peut être inséré dans un trou de la boîte de jonction.
Le gros bout est destiné au « cou » du luminaire.
3. Insérer les câbles de la commande d’éclairage à
travers les gros trous du joint.
4. Torsader les fils de la boîte de jonction et ceux du lu-
minaire de la façon indiquée et utiliser des serre-fils.
Montage De La Commande D’Éclairage
1. Aligner la plaque de garde de la commande d’éclairage
et le joint à la plaque d’adaptation (s’il y a lieu) avec la
boîte de jonction. Insérer et serrer les vis de montage.
2. Si elle n’est pas montée dans un boîter étanche ou si une
plaque d’adaptation est utilisée, calfeutrer la plaque murale
et la surface de montage avec un scellant au silicone.
❒ Attacher le bras de la
lampe au bras de la plaque
de fixation et fixer avec le
boulon long.
Note: Lorsque vous serrez la
vis du bras, tirez sur les fils
pour vous assurer que ceux-ci
ne sont pas coincés dans le
joint.
❒ Percez les trous néces-
saires au montage de la
plaque arrière à la boîte
de jonction.
ATTENTION : Pour un fonctionnement approprié
et pour plus de sécurité, vous devez faire tourner le
module détecteur de sorte que les commandes soient
situées dessous. Assurez-vous que le boîtier de la lampe
se trouve à au moins 2 po (51 mm) du détecteur.
+/- 4°
MONTER HORIZONTALEMENT
Le luminaire halogène doit être
monté horizontalement (± 4°).
IMPORTANTES CONSIGNES DE SÉCURITÉ
UNE LAMPE ALLUMÉE DÉGAGE UNE CHALEUR
CONSIDÉRABLE
AVERTISSEMENT : Pour réduire les risques
d’INCENDIE, de CHOC ÉLECTRIQUE (EXPOSITION
EXCESSIVE AUX RAYONS UV) ou de blessures, as-
surez-vous de suivre les consignes de sécurité.
1. Éloignez la lampe d’au moins 24 po (61 cm) de
tout matériau inflammable, notamment le papier,
le carton, le bois ou le tissu. Ne dirigez pas la
lampe vers des objets situés à moins de 3 pieds
(1 m) de distance.
2. Des blessures peuvent découler d’un contact
avec la base ou l’avant de la lampe ou avec le
protecteur de lampe.
3. Ne regardez pas directement la lampe.
4. N’utilisez pas l’appareil si la lentille de verre est
manquante ou endommagée.
Remplacement de la lampe
Remplacez par une lampe à halogène de type T, 500
W maximum, 120 V seulement.
a. Débranchez le luminaire de la source d’alimentation
et attendez 20 minutes pour qu’il refroidisse.
b. Enlever le couvercle de verre et retirer la vieille
ampoule en la faisant glisser vers la droite jusqu’à
ce que le bout gauche de l’ampoule se dégage de
la douille gauche.
c. Ne manipulez pas la lampe à mains nues. Portez des
gants propres ou utilisez un chiffon pour installer la nou-
velle lampe. Pour insérer la nouvelle ampoule, pousser
celle-ci dans la douille droite de manière que l’ampoule
s’insère complètement dans la douille gauche.
Note: L’huile cutanée peut réduire considérablement
la durée de fonctionnement de la lampe.
d. S’assurer que l’ampoule est bien insérée et appuyée.
e. Replacer le couvercle de verre.
Pour faciliter l’installation, choisir un appareil d’éclairage
devant être remplacé et qui est déjà commandé par un
interrupteur.
Pour assurer un rendement optimum, monter le luminaire
à environ 2,4 m au-dessus du sol.
NOTE : Lorsque le
luminaire est installé à une hauteur supérieure à 8 pi
(2,4 m), le fait de diriger le détecteur vers le bas réduit
la portée de la couverture.
blanc /blanc
Raccorder le(s) fil(s) de terre du luminaire
et la vis de terre de la plaque de garde au
fil de terre de la boîte de jonction.
garniture
de joint
noir / noir
