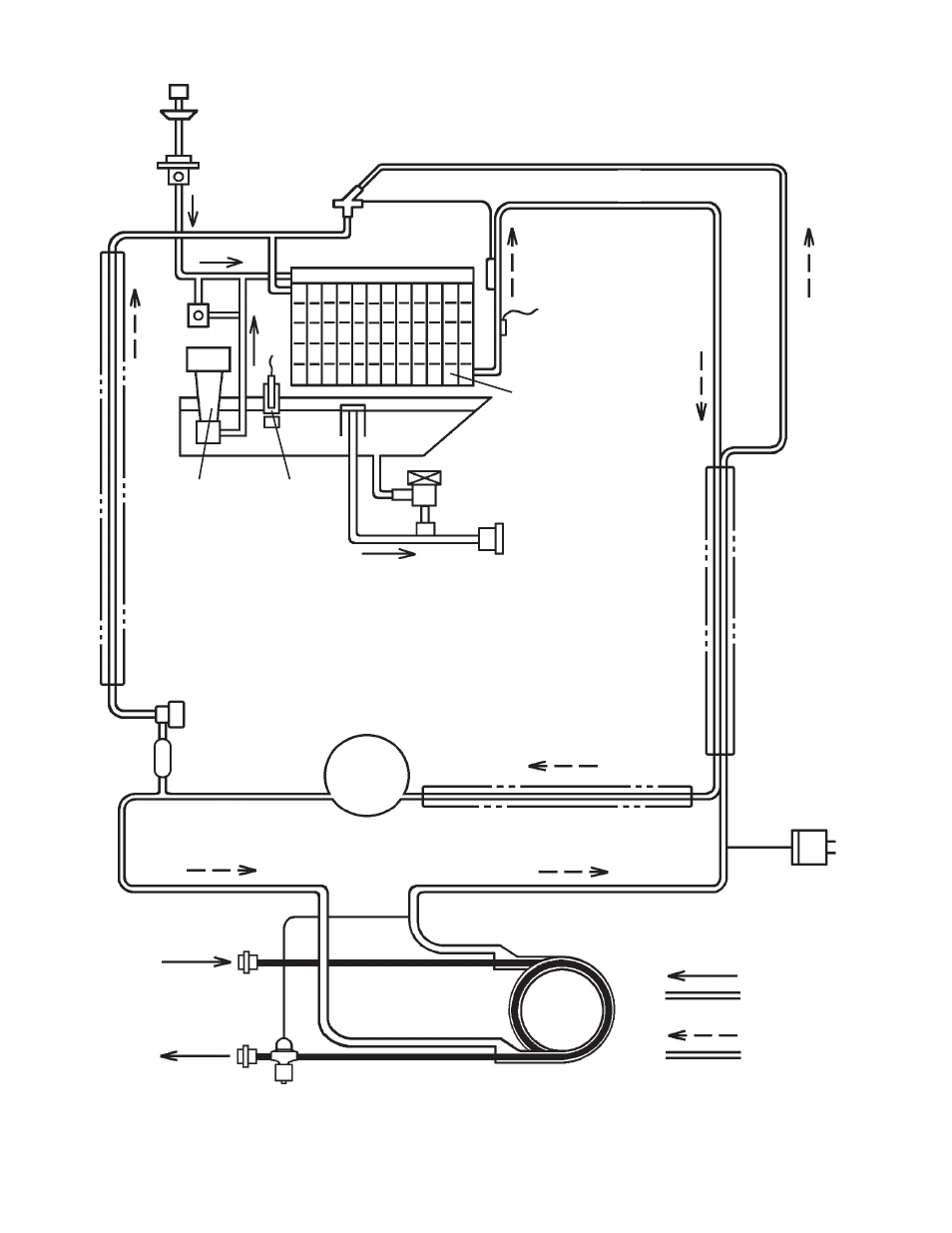

[c] KM-151BWH

Pump Motor

Water Tank

Compressor

Water Circuit

Refrigeration Circuit

Drain Valve

Drain Outlet

Hot Gas
Valve

Expansion Valve

Evaporator

Condenser

Spray Tube

Water Valve

Water Inlet

Float Switch

Cleaning Valve

Thermistor

Pressure
Switch

Drain

Water Regulating
Valve

Condenser
Water Supply
