9
INSTALLATION
Repérage des grilles / dégagements intégrés
IMPORTANT!
Les robinets d'arrêt du gaz, le régulateur et les robinets d'arrêt fournis par l'installateur doivent
être facilement accessibles.

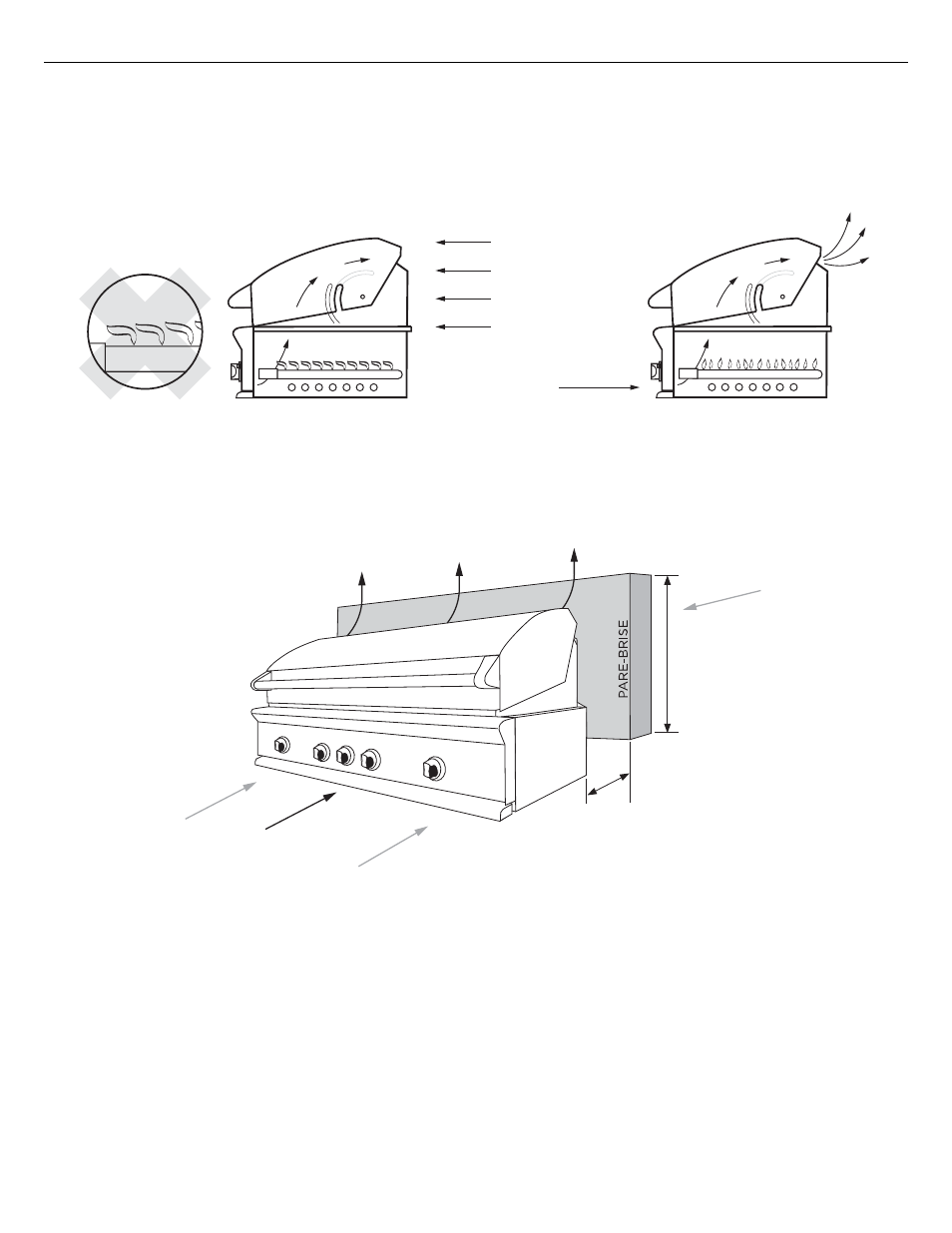

Le vent qui frappe le gril pendant son utilisation, particulièrement les vents soufflant dans ou sur
cet espace de hotte, peut entraîner une performance médiocre et, dans certains cas, peut rendre le
panneau de commande extrêmement chaud (figure 01a).
Si le vent est un problème, il faut ajouter un coupe-vent. Le coupe-vent doit être supérieur au
haut de l’ouverture sur l’arrière du gril. Le dégagement entre le coupe-vent et le gril doit être 3 po
(76mm) min. pour les matériaux non combustibles et 18 po (457mm) min. pour les matériaux com-
bustible.
FLUX D'AIR
D'ADMISSION
PRIMAIRE
FLUX D'ÉVACUATION DE L'ÉCHAPPEMENT
VENT
VENT
VENT
15 po (381mm) min.
3 po (76mm) min. pour
non-combustible
18 po (457mm) min.
pour les combustibles
FIG. 01c
FIG. 01a FIG. 01b
PRÉFÉRÉ
FLUX D'AIR
ÉCHAPPEMENT GRILL
ÉCHAPPEMENT
DIRECTION
DU VENT
ÉCHAPPEMENT
FLAME LIFT
FR
