Instalar peças de montagem de cabos
É fornecido um kit de peças de montagem de cabos com cada módulo para ligação de
cabos. Cada kit contem dois conjuntos de peças de montagem.
X X Introduza a porca sextavada M3 na ranhura de montagem de cabos 20 na parte inferior
do módulo
X X Introduza o parafuso M3 através do suporte da braçadeira e aperte a porca sextavada
M3 utilizando uma chave de fendas em estrela
X X Introduza a braçadeira através do suporte e aperte os cabos com a braçadeira

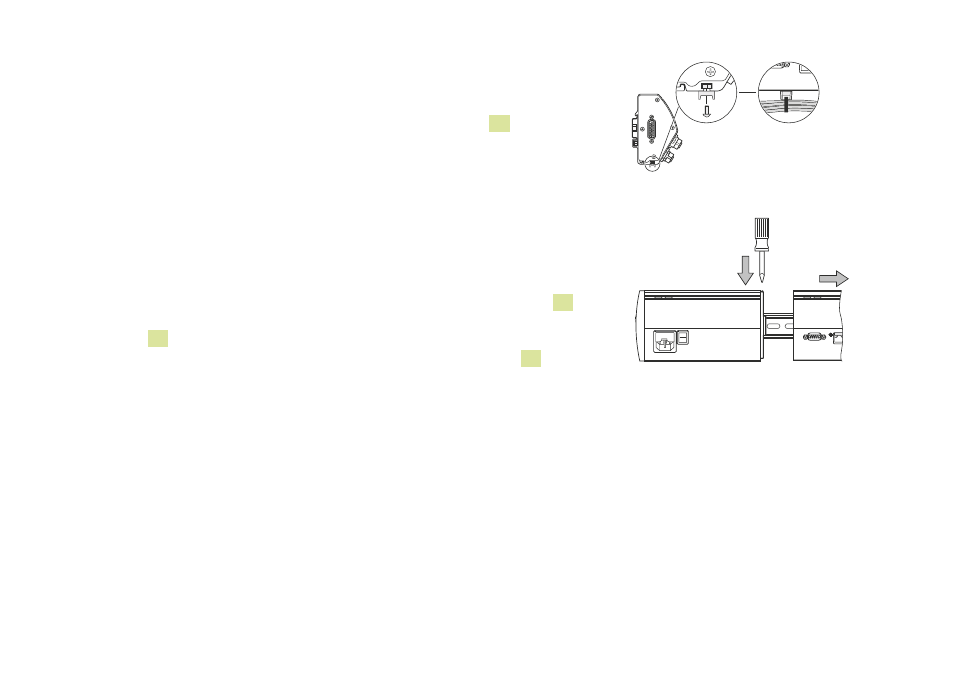

Soltar um módulo
X X Verifique se todos os interruptores de ligação estão na posição off (se aplicável) e se
não há presença de energia em todos os módulos de fonte de alimentação na cadeia
de módulos
X X Coloque uma chave de fendas na abertura do mecanismo de bloqueio recetor 12 na
parte superior esquerda do módulo mais à direita e pressione para baixo no mecanismo
de bloqueio 7 do módulo mais à esquerda para o soltar
X X Aplique levemente pressão para cima, pressionando a mola do carril DIN 15
X X Mantendo pressão para cima, gire a parte superior do módulo para fora do carril DIN
X X Retire levemente a pressão para cima, soltando o módulo do carril DIN
Soltar um módulo
