36
6. Montage
C'est le monteur ou l'installateur du système qui est responsable de la sécurité
du système dans lequel est utilisé ce produit.
Remarque
Ne pas connecter ou déconnecter les connecteurs lorsque le système est sous
tension. Les composants internes peuvent être endommagés.
Raccordement électrique
Attention! Risque de choc électrique
Un risque de choc électrique existe si ce produit n'est pas mis correctement à
la terre.
Pour éviter ce risque, utiliser un câble 3 conducteurs et vérifier sa mise à la
terre sur l'installation du bâtiment.
Attention! Risque d'incendie
L'utilisation d'un câble secteur non conforme peut constituer un risque
d'incendie.
Pour éviter ce risque, utiliser des câbles secteur qui sont conformes aux
caractéristiques techniques mentionnées ou qui les surpassent.
Interfaces
1
Témoin LED puissance
2
Témoin LED réseau
3 9 10 F1 : Porte­fusible
remplaçable
4
X100 : Prise secteur
5
S1 Interrupteur
d'alimentation
8 19
Connecteurs sur les
modules
11
X110 : Prise secteur

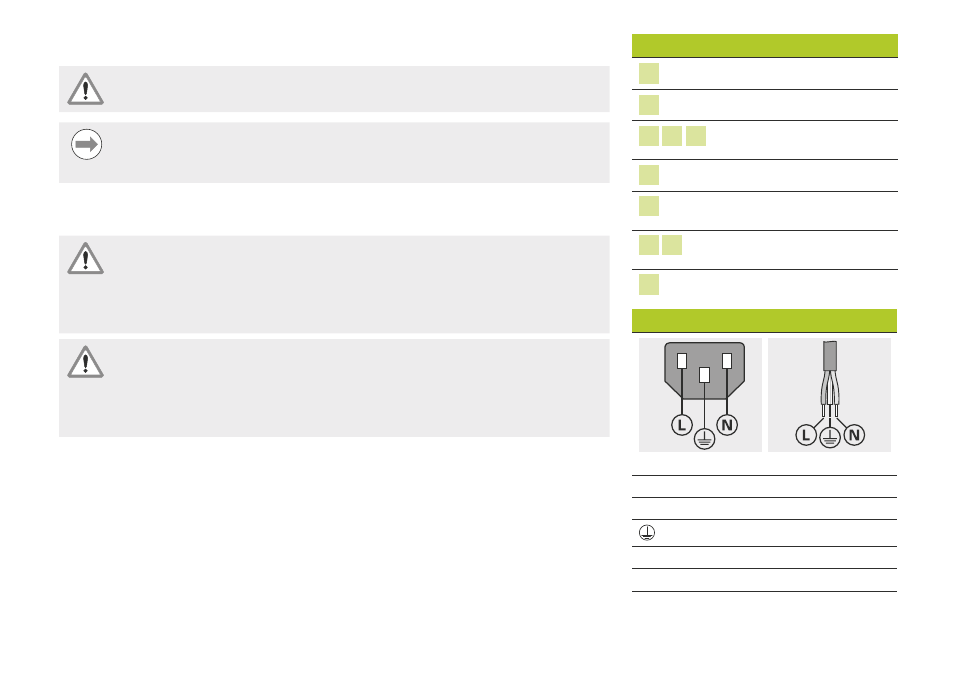

Câble secteur
747501-01 747501-02
L: Phase (marron)
N: Neutre (bleu)
Terre de protection (vert/jaune)
3 conducteurs (avec terre)
Section de câble min. 0.75 mm
2
Longueur de câble max. : 3 m
