58

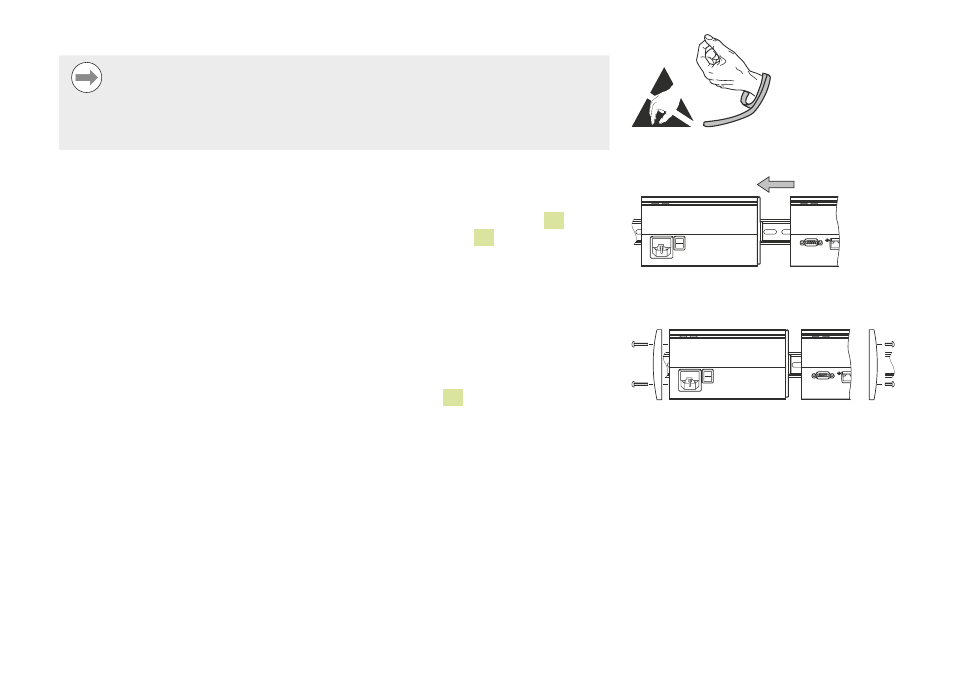

Módulos de conexión
Aviso
Este producto contiene componentes que pueden quedar dañados por
descargas electrostáticas (ESD) . Observe las precauciones para el manejo de
aparatos sensibles a ESD y tocar los contactos de conector solo después de
asegurar una toma de tierra adecuada.
Para conectar módulos:
X X Verifique que todas las fuentes de alimentación estén desconectadas (si aplica) y que
todos los módulos de fuente de alimentación de la cadena no suministren tensión.
X X Deslice el módulo de la derecha hacia la izquierda hasta que la aleta de freno 7 del
módulo de la izquierda encaje con el receptor de la aleta de freno 12 del módulo de la
derecha
Instalación de las tapas de los extremos
Con el módulo de fuente de alimentación se suministra un kit de tapas de los extremos
izquierdo y derecho, a fin de poder cubrir los extremos abiertos de dicho módulo.
X X Inserte la tapa del extremo izquierdo en el lado izquierdo del primer módulo de fuente
de alimentación de la cadena.
X X Pase tornillos de 19 mm a través de los orificios de montaje de la tapa del extremo y
enrósquelos en los orificios roscados de la tapa del extremo 18 del módulo
X X Utilizando un destornillador de estrella, apriete los tornillos
X X Instale la tapa del extremo derecho en el lado derecho del último módulo de la cadena
mediante los tornillos de 9 mm suministrados y siguiendo las instrucciones indicadas
anteriormente
Módulos de conexión
Observe la precauciones sobre el
manejo ESD
Instalación de las tapas de los extremos
