109
Okablowanie sprzęgła sieciowego (ID 747501-01)
Dostarczane wraz z MSE 1201 sprzęgło sieciowe musi być odrutowane właściwym
kablem sieciowym, patrz kabel sieciowy na poprzedniej stronie.
Odrutowanie sprzęgła sieciowego:
X X Odłączyć kabel sieciowy od głównego zasilania
X X Sprzęgło odrutować jak to przedstawiono na ilustracji z prawej strony
Podłączenie kabla sieciowego
Przewód (ID 747501-01) podłączyć:
X X Wyłącznik sieciowy ustawić na "Aus/Off"
X X Odłączyć kabel sieciowy od głównego zasilania
X X Wtyczkę kabla podłączyć do gniazda sieciowego 4 na przedniej stronie modułu
Przewód (ID 747501-02) podłączyć:
X X Odłączyć zasilanie energetyczne
X X Przewód połączyć z siecią
7. Pierwsze włączenie do eksploatacji
Urządzenie włączyć (ID 747501-01):
X X Dla włączenia urządzenia nacisnąć włącznik sieciowy (pozycja na „Ein/On“).
Urządzenie włączyć (ID 747501-02):
X X Włączyć zasilanie urządzenia

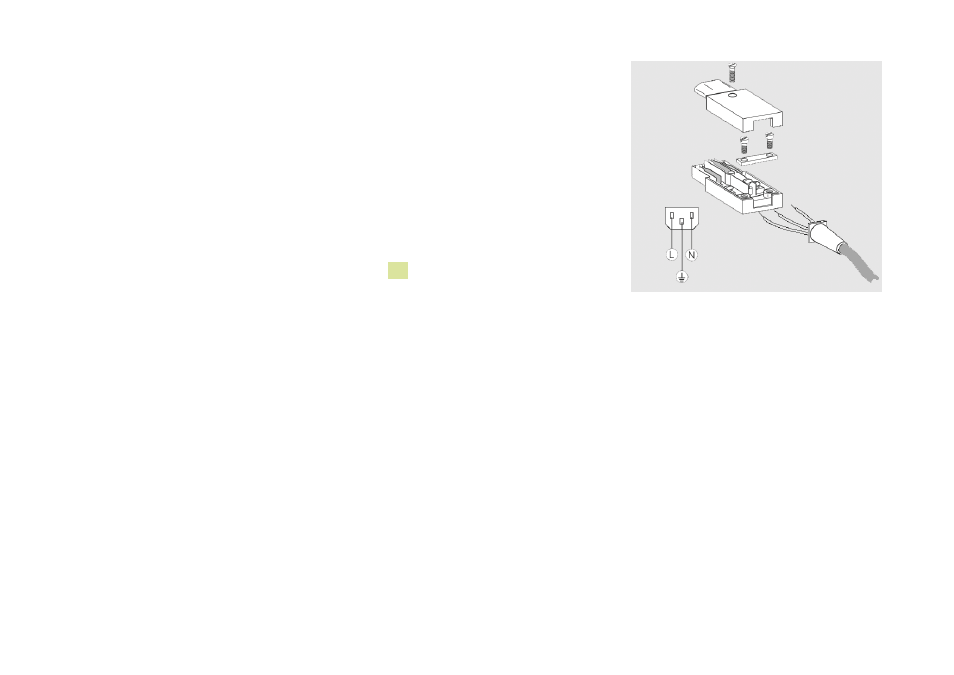

Odrutowanie sprzęgła sieciowego
ID 747501-01
