128
5. Montaj
Güç anahtarına veya güç kablosuna erişimi zorlaştırabilecek bir konuma
monte etmeyin.
MSE 1000 modülleri, elektrik dolabındaki veya montaj standı (aksesuar) üzerindeki
standart 35 mm'lik DIN EN 50022 ray üzerine monte edilmek üzere tasarlanmıştır.
Birbirinden bağımsız modüller birbirine takılır ve modül zinciri oluşturacak şekilde kilitle
sabitlenir.
MSE 1000, temel konfigürasyonunda güç kaynağı modülü ve taban modülünden
oluşur. Gerektiğinde başka modüllerle genişletilebilir. Tüm modüllerde 250'ye kadar
aks veya kanal yapılandırılabilir.
Modül zincirinde güç kaynağından sonra gelen modüllerin ve bu modüllere bağlı
ekipmanların güç tüketimine bağlı olarak çoklu güç kaynağı modülleri gerekebilir.
Güç kaynağı modülü maksimum güce ulaştığında modül zincirine başka bir güç
kaynağı modülü takmak gerekir. Güç kaynağı modüllerinin maksimum güç tüketim
derecesi için “Özellikler” sayfa 127'e başvurun.
Dikkat
Güç tüketimi hesaplama örnekleri için MSE 1000 Ürün Bilgileri'ne
(ID 736907-xx) başvurun.

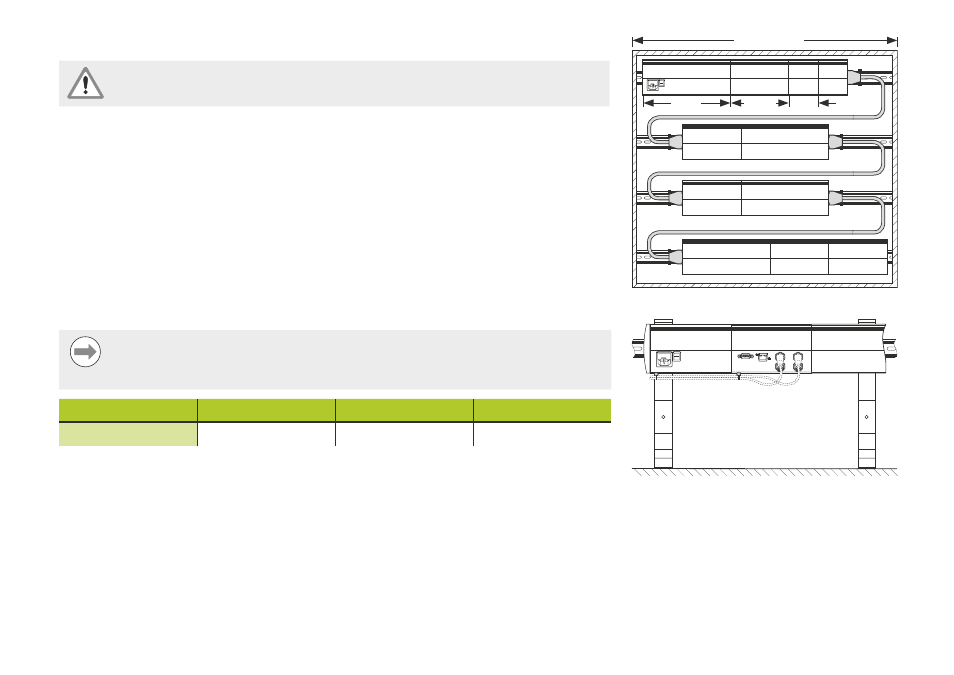

Modül boyutları Boyut 1 Boyut 2 Boyut 3
Genişlik 53 mm 106 mm 159 mm
19 inç/483 mm
Size 3 Size 2 Size 1
19 inçlik elektrik dolabı montajı
Montaj standı (aksesuar)
