モジュールの取付け

注意

電源モジュールは必ず、モジュールチェーン内で電力を供給しているモジュール

の左にしてください。 電源モジュールの最大消費電力定格に達した場合、モジュ

ールチェーンに電源モジュールをもう1つ設置してください。

モジュールを取り付けるには、以下の手順に従います。

X

X

電源スイッチがすべてオフの位置にあること(該当する場合)、および電源がモジュ

ールチェーンのすべての電源モジュールから取り外されていることを確認します

X

X

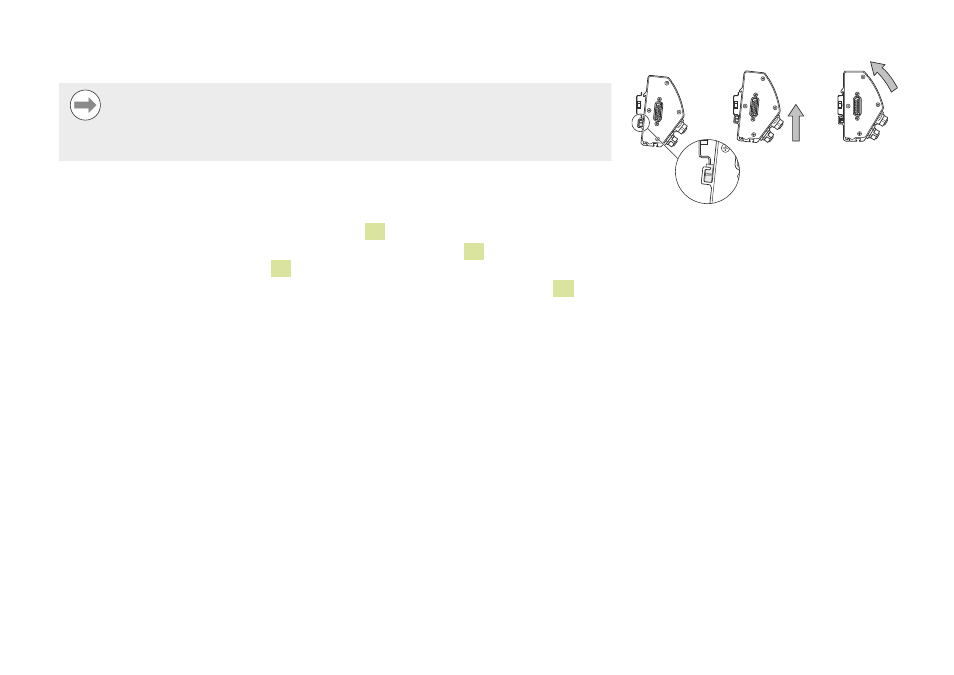

DINレールの下辺をモジュールの下チャンネル 16 の位置に合わせます

X

X

上に向かってゆっくりと圧を加えて、DINレールのスプリング 15 をゆるめ、DINレー

ルをモジュールの下チャンネル 16 に挿入します

X

X

上方向の圧を維持しながら、モジュールの上部をモジュールの上チャンネル 14 がDIN

レールの上で揃うまでDINレールに向かう方向に回転させます

X

X

上方向の圧をゆっくりと解放して、モジュールをDINレール上にロックします
