Ligar módulos
Aviso
Este produto contém componentes que podem ser danificados por descargas
eletrostáticas (ESD) . Cumpra as precauções para manusear dispositivos
inteligentes ESD e nunca tocar nos pinos do conector exceto se estiver
corretamente ligado à terra.
Para ligar módulos:
X X Verifique se todos os interruptores de ligação estão na posição off (se aplicável) e se
não há presença de energia em todos os módulos de fonte de alimentação na cadeia
de módulos
X X Deslize o módulo da direita para a esquerda até o mecanismo de bloqueio 7 do
módulo da esquerda encaixar com o mecanismo de bloqueio recetor 12 do módulo da
direita.
Instalar tampas de extremidade
Os kits de tampas de extremidade da esquerda e direita são fornecidos com cada módulo
de fonte de alimentação para cobrir as extremidades abertas do módulo.
X X Introduza a tampa da extremidade da esquerda no lado esquerdo do primeiro módulo
de fonte de alimentação da cadeia
X X Introduza os parafusos de 19 mm da tampa de extremidade através dos orifícios da
estrutura da tampa e dos orifícios dos parafusos da tampa 18 no módulo
X X Utilizando uma chave de fendas em estrela, aperte os parafusos
X X Instale a tampa de extremidade da direita no lado direito do último módulo da cadeia
utilizando os parafusos de 9 mm fornecidos e seguindo as instruções dadas a cima
Ligar módulos

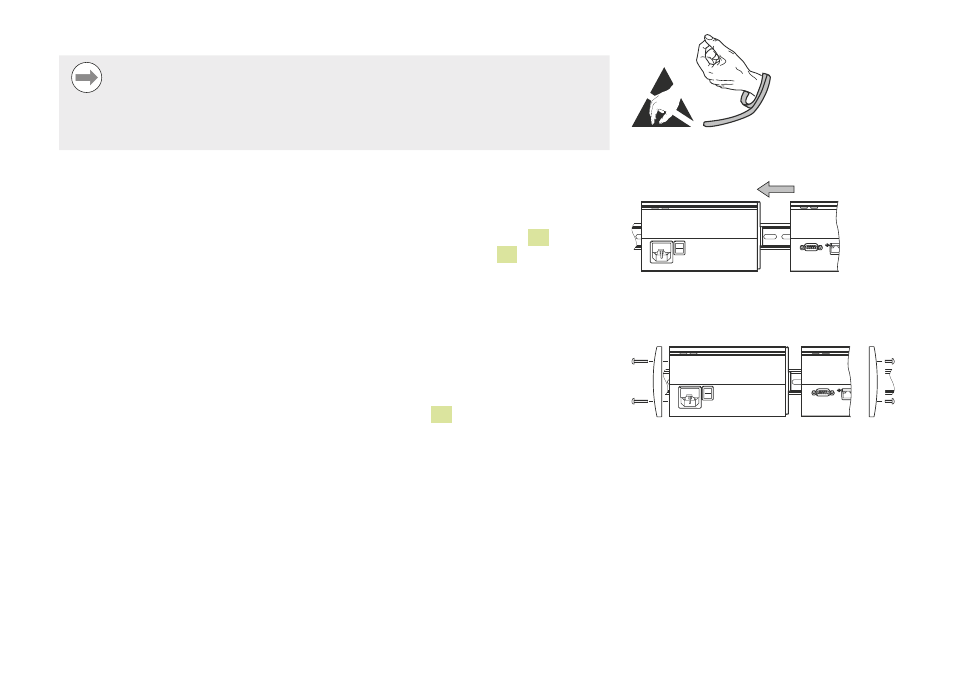

Cumpra as precauções de
manuseamento ESD
Instalar tampas de extremidade
