Kablo montaj donanımlarının kurulumu
Kablo montaj donanım kiti, yönlendirme kabloları için her bir modüller birlikte verilir.
Her bir kit, iki montaj donanım setinden oluşur.
X X M3 altıgen somunu modülün altındaki kablo montaj yuvasına 20 takın
X X M3 vidayı kablo bağı tutucuya takın ve yıldız tornavidayla M3 altıgen somuna doğru
sıkın
X X Kablo bağını kablo bağı tutucuya takın ve kabloları kablo bağıyla sabitleyin

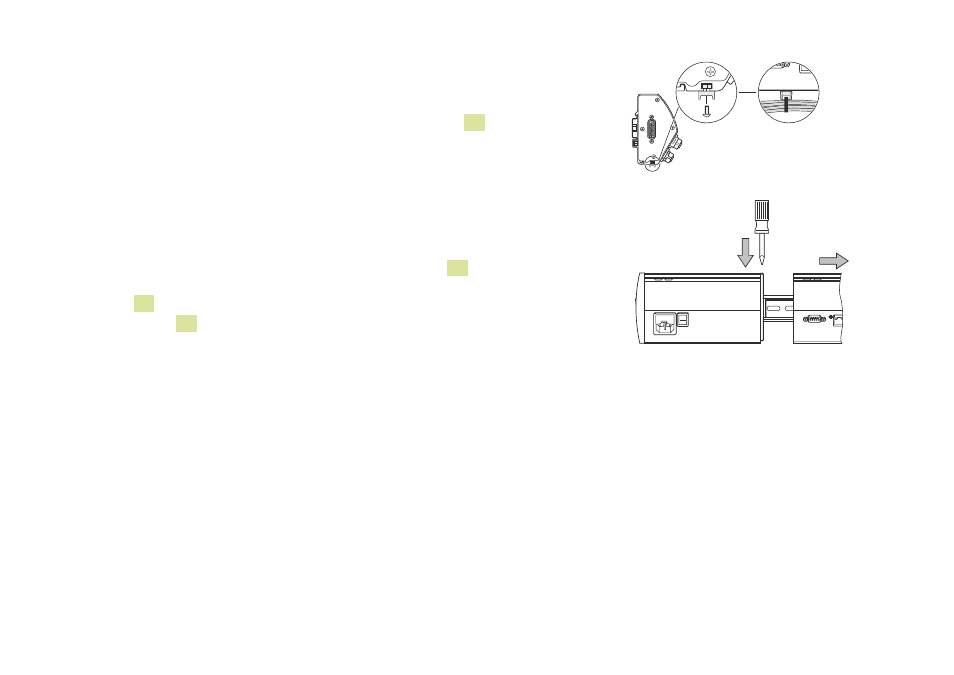

Modülün çıkarılması
X X Tüm güç anahtarlarının kapalı konumda olduğundan (varsa) ve modül zincirindeki
tüm güç kaynağı modüllerine güç gitmediğinden emin olun
X X Sağ taraftaki modülün sol üst kısmındaki kilit tırnağı alıcısı 12 deliğine düz kenarlı
bir tornavidayla bastırın ve modülü serbest bırakmak için sol taraftaki modülün kilit
tırnağına 7 basın
X X DIN rayı yayına 15 basarak yavaşça yukarı doğru basınç uygulayın
X X Yukarı doğru basınç uygulamaya devam edin ve bu esnada modülün üst kısmını
DIN rayından öteye doğru döndürün
X X Modülü DIN rayından çıkararak yukarı doğru uyguladığınız basıncı yavaşça serbest
bırakın
Modülün çıkarılması
