ND 1300 QUADRA-CHEK
Português
Configurar
Para obter descrições detalhadas e a mais recente versão do documento, consulte www.heidenhain.de
Antes de ligar
Ligação eléctrica
Voltagem da linha: 100 V~ a 240 V~
(–15 % a +10 %)
Frequência de linha: 47 Hz a 63 Hz
Fusível de linha: T1600 mA, 250 V
5 x 20 mm

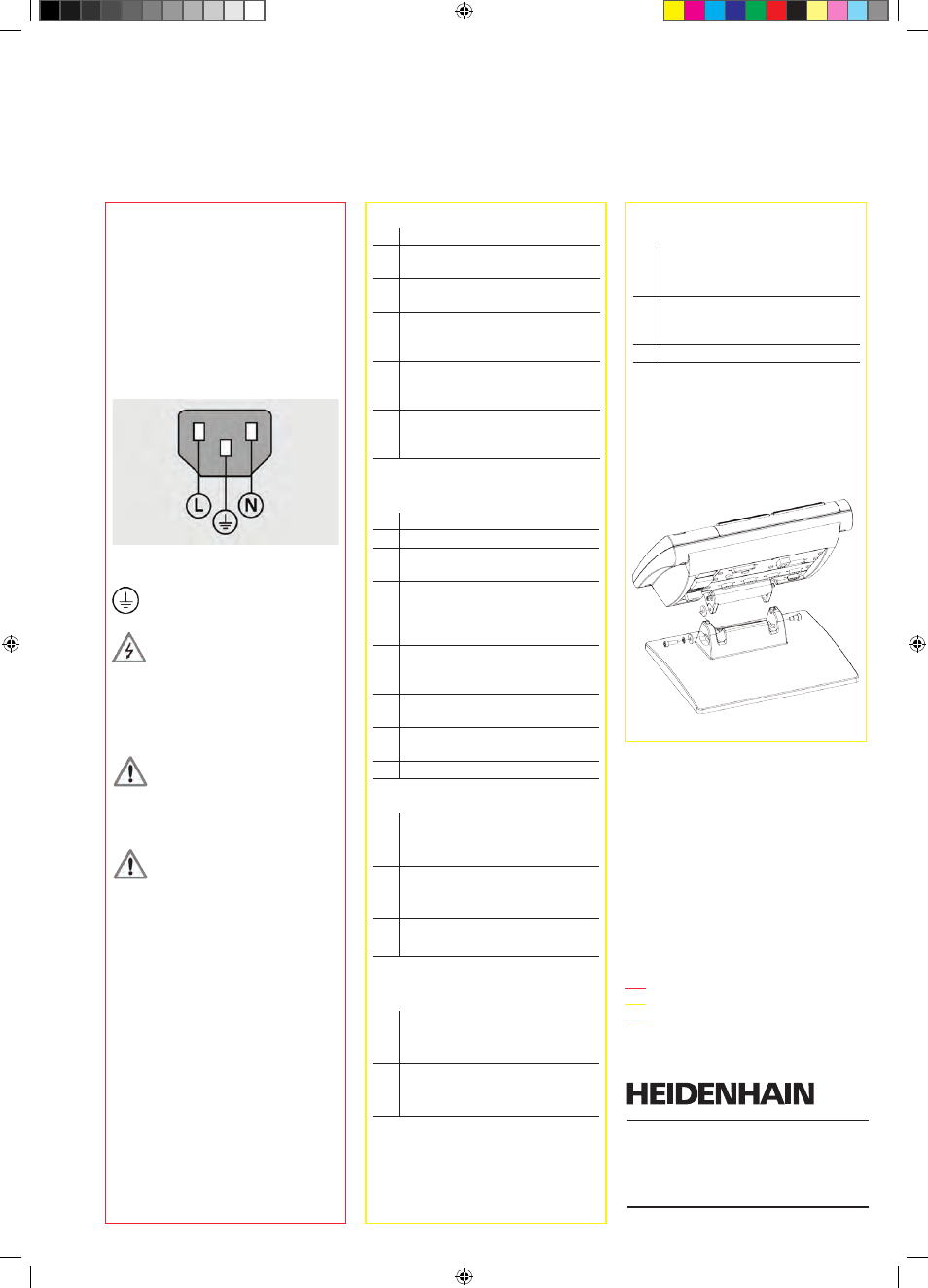

Cablagem do conector de
alimentação
L: Fase (castanho)
N: Neutro (azul)
Ligação terra (amarelo/verde)
Perigo de choque eléctrico!
• Não abrir a protecção.
• Nunca use adaptadores de 3-fios ou
2-fios nem permita que a ligação terra
ao ND 1300 seja interrompida ou
desligada.
Atenção
As modificações no cabo de
alimentação poderão ser efectuadas
apenas por um electricista.
Atenção
Não ligue codificadores nem outro
equipamento ao ND 1300 quando este
estiver ligado.
Informações de segurança
As instruções de segurança gerais
aceites devem ser cumpridas quando
utilizar o ND 1300. O incumprimento
destas precauções poderá resultar
em danos no equipamento ou em
ferimentos nos colaboradores. É do
conhecimento geral que as normas de
segurança variam em cada empresa.
No caso de existir um conflito entre o
material contido neste guia e/ou normas
de uma empresa que utilizam este
sistema, deverão ser cumpridas normas
mais rigorosas.
Comandos e visores
A Ecrã LCD
B Teclas de comando: Controlam
as medições
C Teclado numérico: Introduzem
dados numéricos
D Teclas de acesso rápidas:
Programáveis para funções
usadas com frequência
E Tecla enviar: Transmitem
dados de medição para o PC,
impressora USB ou unidade USB
F Tecla ligar/desligar LCD: Liga ou
desliga o LCD ou elimina funções
da lista de funções.
Ligações na parte de trás do
aparelho
1 Botão de ligação
2 Ligação com fuso
3 Terra (Ligação à terra de
protecção)
4 Entradas do codificador, X, Y, Z
para eixos lineares, Q para eixo
angular. Interface especificado na
compra do equipamento.
5 Interface RS-232-C para ligação
a PC. O cabo RS-232 não deverá
incluir cruzamentos.
6 Interface auxiliar remota, RJ-45
para pedal opcional
7 Saídas para comandos CNC
para amplificador de motor CNC.
8 Não utilizado
Ligações para opção de vídeo
9 Entrada de vídeo coaxial
provenientes de câmaras NTSC
ou PAL.
10 Entrada de vídeo Y/C
provenientes de câmaras NTSC
ou PAL.
11 Iluminação e zoom ficha de
entrada/saída.
Ligações para opção de aresta
óptica
12 Entrada de luz de referência
proveniente de fonte de luz de
referência de comparação.
13 Entrada de luz do sensor
proveniente do detector de
aresta de comparação.
Ligações na parte lateral do
aparelho
14 Saída áudio, para fichas de
altifalante/microfone de 3,5 mm,
monaural, 8 Ohm
15 Interface USB, tipo A, para
impressora ou dispositivo de
armazenamento de dados
16 Não utilizado
Instalação
O ND 1300 está fixo às ranhuras
giratórias da base de montagem ou
engate de apoio por um parafuso de
cabeça cilíndrica, é apresentada uma
tampa de rosca com as respectivas
anilhas.
Muito importante
Ter em atenção
Para sua informação
