46 - Spanish
Fig. D-1
CORDONES DE EXTENSIÓN
Utilice cordones de extensión
apropiados. Asegúrese de que el cordón de extensión
esté en buenas condiciones y de que sea un cordón de
extensión de tres alambres que tenga un enchufe de tipo
de conexión a tierra con tres terminales y un receptáculo
coincidente que acepte el enchufe de la máquina.
Cuando utilice un cordón de extensión, asegúrese de
emplear un cordón que sea lo suficientemente pesado
como para llevar la corriente de la máquina. Un cordón
de tamaño insuficiente causará una caída de la tensión
de la línea eléctrica que dará como resultado pérdida de
potencia y recalentamiento. En la Fig. D1 se muestra el
calibre correcto que debe utilizarse dependiendo de la
longitud del cordón. En caso de duda, utilice el siguiente
calibre más pesado. Cuanto más pequeño sea el número
de calibre, más pesado será el cordón.
CORDÓN DE EXTENSIÓN DE CALIBRE MÍNIMO
TAMAÑOS RECOMENDADOS PARA USO CON MÁQUINAS ELÉCTRICAS ESTACIONARIAS
Capacidad
Nominal
En
Amperios Voltios
Longitud Total
Del Cordon En
Pies
Calibre Del Cordon De
Extensión
0-6 120 Hasta 25 18 AWG
0-6 120 25-50 16 AWG
0-6 120 50-100 16 AWG
0-6 120 100-150 14 AWG
6-10 120 Hasta 25 18 AWG
6-10 120 25-50 16 AWG
6-10 120 50-100 14 AWG
6-10 120 100-150 12 AWG
10-12 120 Hasta 25 16 AWG
10-12 120 25-50 16 AWG
10-12 120 50-100 14 AWG
10-12 120 100-150 12 AWG
12-16 120 Hasta 25 14 AWG
12-16 120 25-50 12 AWG
12-16 120 NO SE RECOMIENDA LONGITUDES MAYOR DE 50 PIES
El modelo Delta 20-330 es una sierra de banda para cortes en metal horizontal y vertical en una. Este modelo cuenta
con un motor de una sola fase de 1/3 HP y 120 voltios. La capacidad de corte es de 127 mm (5") de diámetro a 90
grados y 73 mm (2 7/8") de diámetro a 45 grados. Para formas rectangulares, la capacidad es de 127 mm x 152 mm
(5" x 6") a 90 grados y 104,6 mm (4 1/8") X 73 mm (2 7/8") a 45 grados. En la configuración vertical, la capacidad es
de 190,5 mm X 127 mm (7 1/2" X 5"). Es una máquina ideal para talleres de mantenimiento, contratistas, fabricantes
de metal/plástico y talleres de trabajos generales. El modelo Delta 20-330 se convierte a una sierra de banda vertical
con un soporte de equipo estándar y una mesa de trabajo.

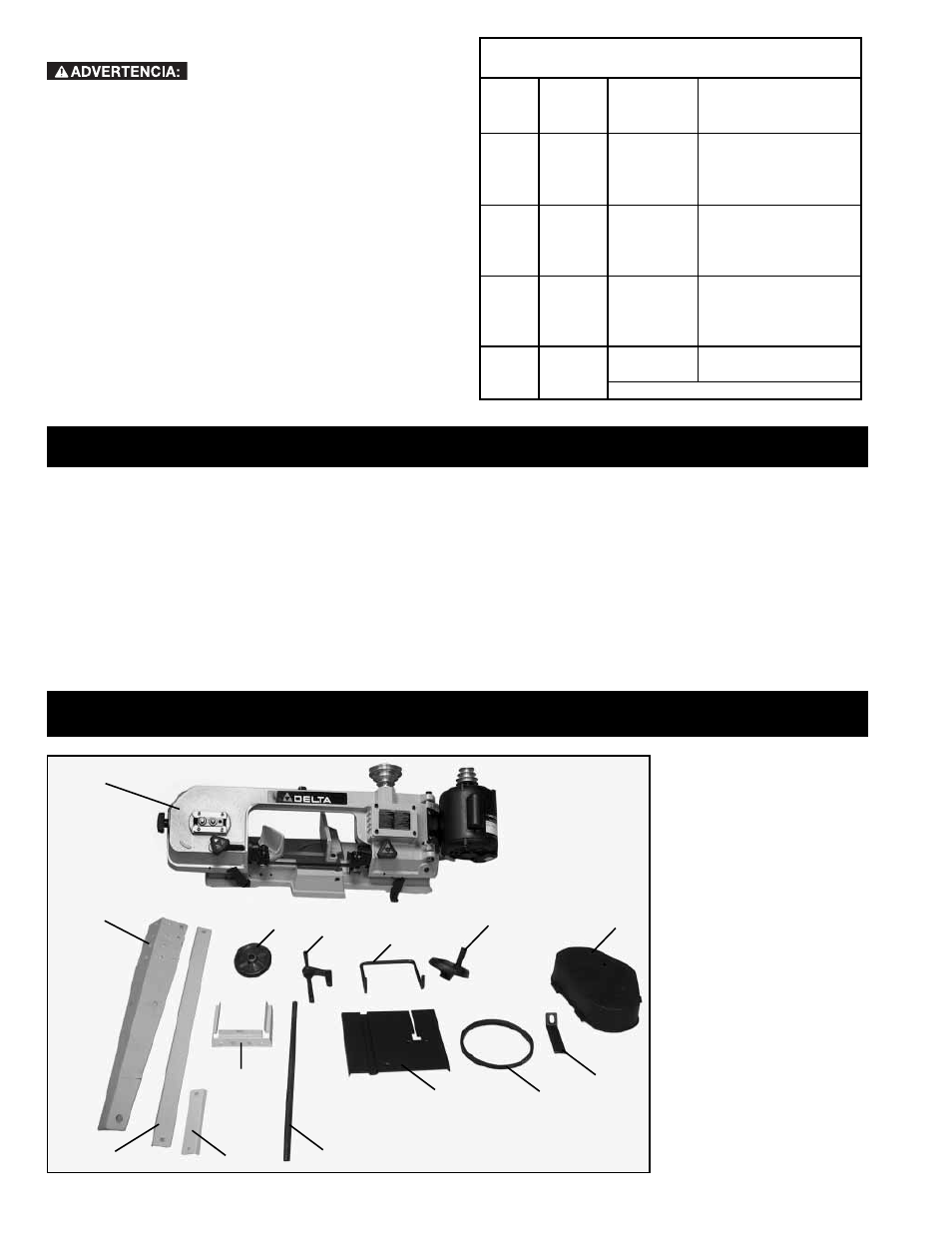

Fig. 1A Piezas
1. Unidad de la sierra
2. Pata (4)
3. Estante largo (2)
4. Estante corto (2)
5. Soporte en U (2)
6. Rueda (2)
7. Eje de rueda
8. Tope de avance del
material de corte
9. Mango de la base
10. Mesa vertical
11. Volante de la abrazadera
de prensa
12. Correa de la polea
13. Protector de la polea
14. Soporte de apoyo para
mesa
2
1
3 4
5
6
8
7
9
11
10 12
13
14
Fig. 1A
DESCRIPCIÓN FUNCIONAL
CONTENIDO DE CARTON
NOTA: El cuadro en la cubierta ilustra el modelo actual de la producción. Todas las demas ilustraciones son solamente
representativas y es posible que no muestren el color, el etiquetado y los accesorios reales.
PROLOGO
