35 - French
RÉGLAGE DE LA BUTÉE D’ARRÊT DE LA
PIÈCE
débrancher l’appareil de la source
d’alimentation.

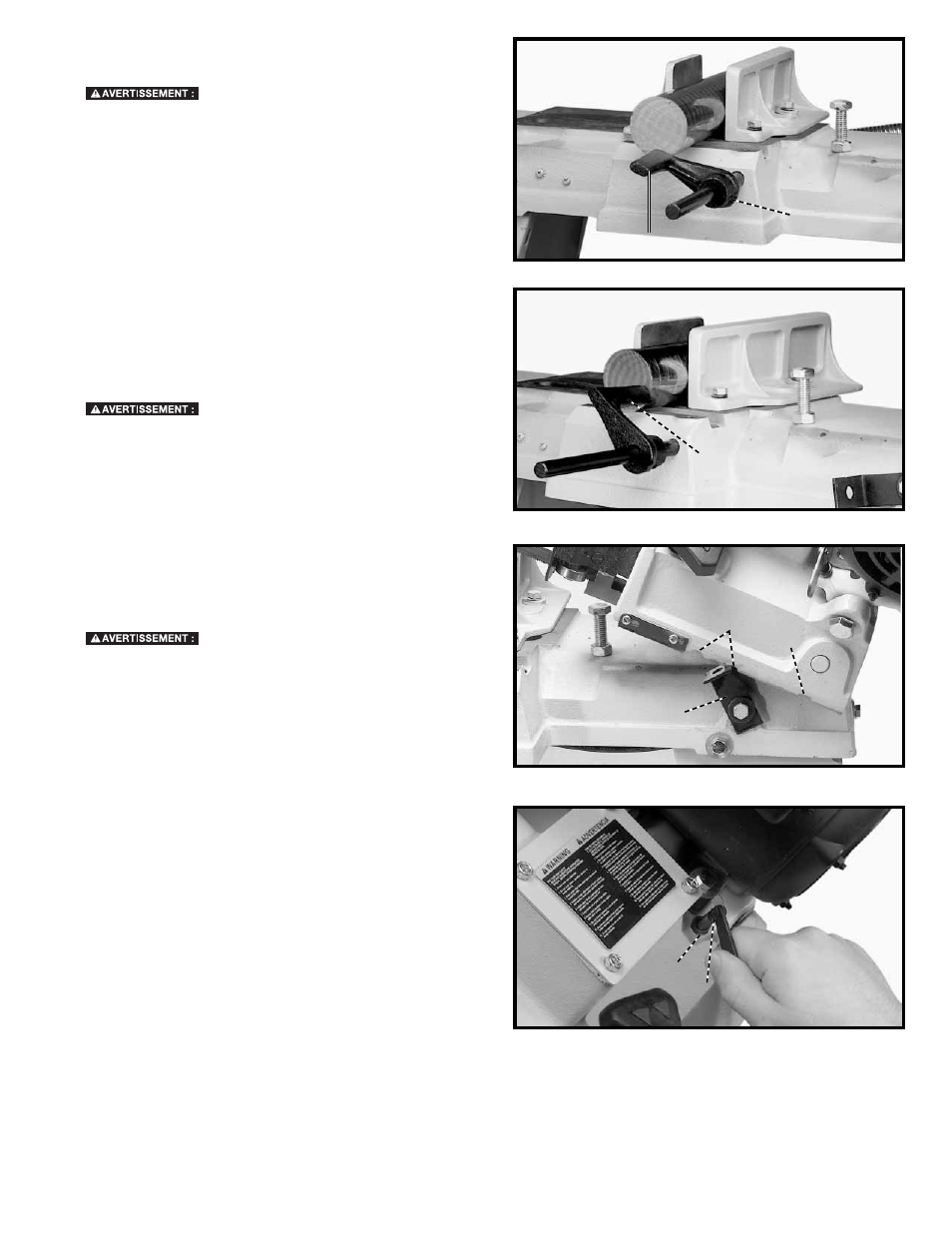

La butée d’arrêt de pièce s’utilise lorsque plus d’une
pièce doit être coupée à la même longueur. Positionner
la butée d’arrêt (A) fig. 26, à la distance voulue à l’écart
de la lame. Comme indiqué, il est de bonne pratique
que la pièce touche la butée par sa face inférieure.
Repositionner la butée vers l’intérieur ou l’extérieur en
desserrant la vis de calage (B) et en déplaçant la butée
conformément. Si la butée d’arrêt n’est pas utilisée, la
pivoter sous la surface de la table.
Pour les coupes qui ne dépasseront pas l’extrémité de
la table, il est possible de tourner la butée (C) fig. 27,
comme indiqué, de sorte à toucher à la pièce.
LEVIER DE POSITIONNEMENT DU BRAS
débrancher l’appareil de la source
d’alimentation.
On retrouve à l’avant de la base un levier de
positionnement du bras (A) fig. 28. Il s’enclenche dans
l’une des deux encoches (B) selon la taille de la pièce
pour positionner le bras au cours du montage de la
pièce. Enclencher le levier (A) dans une encoche (C) lors
de l’utilisation de la scie en position verticale.
CHANGEMENT DE VITESSES ET RÉGLAGE
LA TENSION DE LA COURROIE
débrancher l’appareil de la source
d’alimentation avant de changer de régime et de
régler la tension de la courroie.
La courroie a une bonne tension lorsqu’il y a une
déviation d’environ 6,4 mm (1/4 po) de la portée
centrale de la courroie, utilisant une légère pression du
doigt. Pour régler la tension de la courroie, desserrer le
contre-écrou (C) fig. 29, et tourner la vis de réglage (D)
en sens horaire pour augmenter la tension et en sens
antihoraire pour la réduire. Serrer le contre-écrou (C) fig.
29, une fois la tension correcte obtenue.
Fig. 26
Fig. 27
Fig. 28
Fig. 29
A
B
C
C
D
C
A
B
