37 - French

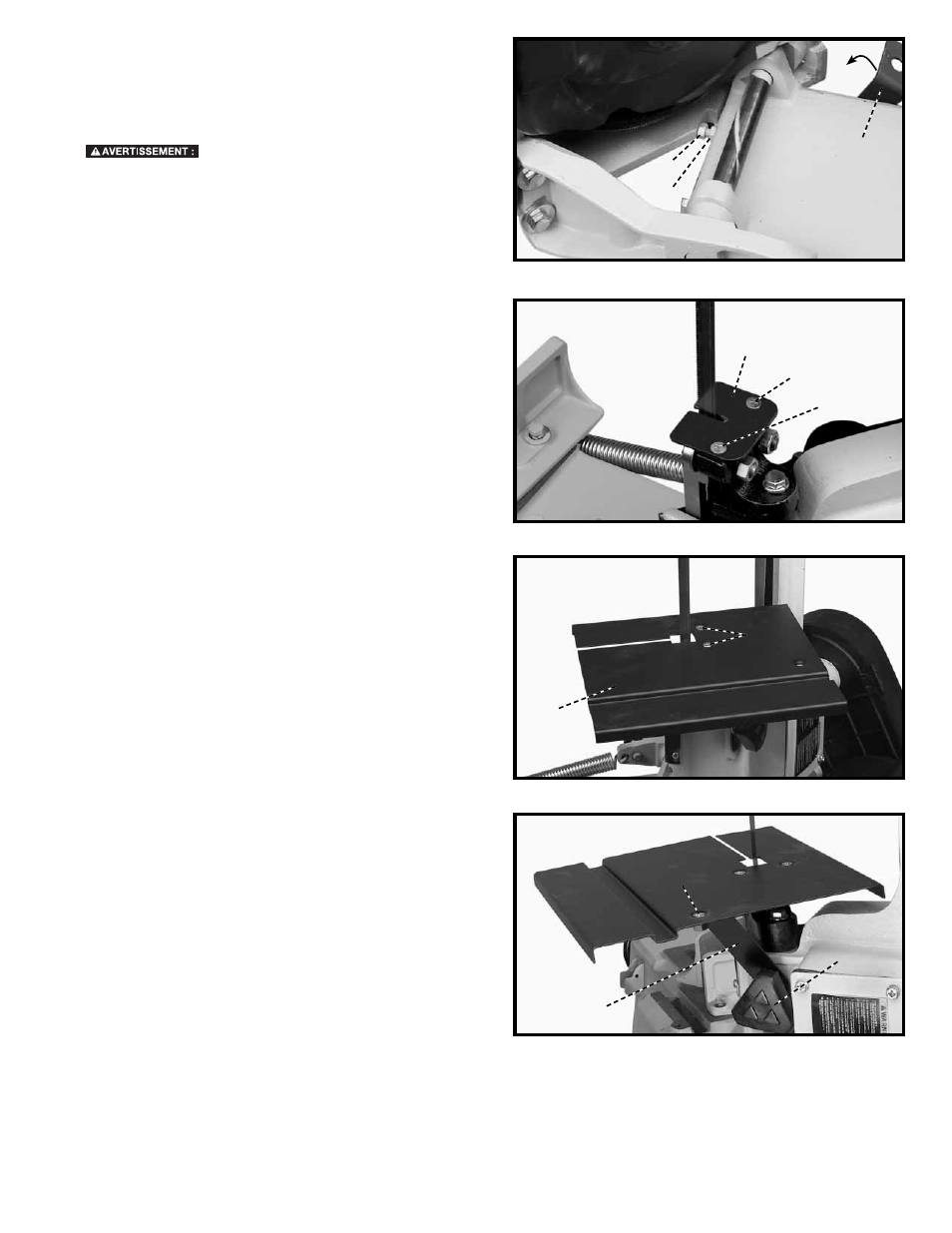

MODIFICATION DU POSITIONNEMENT
DE LA SCIE À RUBAN

Positionner la scie à ruban à la verticale pour couper
des encoches, refendre ou des coupes de contour.
Procéder comme suit :

débrancher l’appareil de la source

d’alimentation.

1. Déplacer le bras de coupe en position verticale et le

bloquer en position avec le levier de positionnement
du bras (C) fig. 32. La vis-butée (A) fig. 32 doit
s’appuyer contre le boîtier moulé de base lorsque le
bras est en position vertical. Si un réglage s’avère
nécessaire, desserrer le contre-écrou (B) et régler la
vis (A).

2. Retirer les deux vis (C) et la plaquette du roulement

(D) fig. 33.

3. Assembler le plateau vertical (E) au support du

guide avec les deux vis (C) retirées à l’ÉTAPE 2
comme indiqué à la figure 34.

4. Fixer une extrémité du support de la table (G) fig.

35 à la table avec une vis à tête plate de 1/4 po
- 20 x 1/2 po et un écrou de 1/4 po - 20 (H) et fixer
l’autre extrémité sous le bouton de verrouillage (J)
du support du guide comme indiqué à la fig. 35.

Fig. 32

Fig. 33

Fig. 34

Fig. 35
