24
VERSATEC ULTRA SERIES INSTALLATION MANUAL
Blower Performance Data cont.
5-Speed ECM Motor
Factory settings are in Bold
Airfl ow values are with dry coil and standard 1 in. fi lter
ISO/AHRI rating point on the US*070 will require moving the red wire on the motor to high speed (tap 5) and disconnecting the tan wire from tap 5.

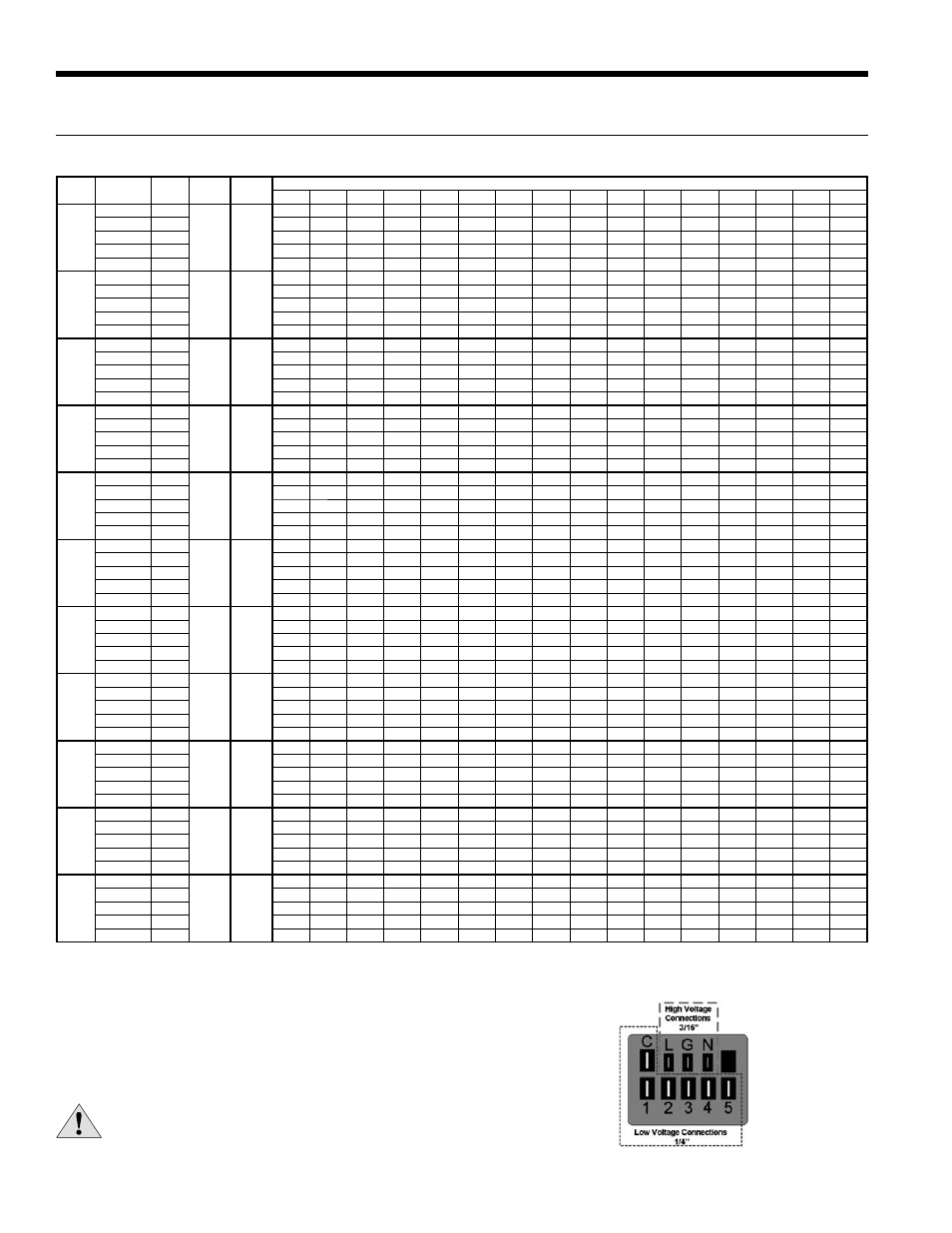

5-Speed ECM
Motor Connections
CAUTION: Disconnect all power before
performing this operation.
Setting Blower Speed - 5-Speed ECM
5-speed ECM blower motors have fi ve (5) speeds of
which three (3) are selectable on single speed and four
(4) are selectable on dual capacity.
Model
Motor
Speed
Motor
Tap
Blower
Size
Motor
HP
Airflow (cfm) at External Static Pressure (in. wg)
0 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.60 0.70 0.80 0.90 1.00
015
High 5
9 x 7 1/2
915 895 880 865 850 830 815 805 795 775 750 730 695 640 - -
Med High 4 805 785 765 750 740 725 705 685 665 655 635 605 535 - - -
Med 3 725 715 700 680 660 635 615 600 585 560 535 485 - - - -
Med Low 2 695 675 650 630 610 590 575 550 525 490 455 - - - - -
Low 1 655 600 550 530 508 490 475 435 395 350 - - - - - -
018
High 5
9 x 7 1/2
915 895 880 865 850 830 815 805 795 775 750 730 695 640 - -
Med High 4 805 785 765 750 740 725 705 685 665 655 635 605 535 - - -
Med 3 725 715 700 680 660 635 615 600 585 560 535 485 - - - -
Med Low 2 695 675 650 630 610 590 575 550 525 490 455 - - - - -
Low 1 655 600 550 530 508 490 475 435 395 350 - - - - - -
023
High 5
9 x 7 1/2
980 960 940 930 920 905 890 875 860 840 820 800 745 - - -
Med High 4 890 878 865 845 825 813 800 785 770 753 735 710 665 - - -
Med 3 830 815 800 788 775 755 735 723 710 690 670 640 600 - - -
Med Low 2 780 760 740 703 665 653 640 620 600 585 570 - - - - -
Low 1 625 593 560 535 510 495 480 455 430 410 390 - - - - -
024
High 5
9 x 7 1/2
980 960 940 930 920 905 890 875 860 840 820 800 745 - - -
Med High 4 890 878 865 845 825 813 800 785 770 753 735 710 665 - - -
Med 3 830 815 800 788 775 755 735 723 710 690 670 640 600 - - -
Med Low 2 780 760 740 703 665 653 640 620 600 585 570 - - - - -
Low 1 625 593 560 535 510 495 480 455 430 410 390 - - - - -
030
High 5
9 x 7 1/2
1340 1310 1280 1240 1200 1170 1140 1095 1050 1015 980 900 800 - - -
Med High 4 1130 1115 1100 1085 1070 1057 1044 1022 1000 970 940 870 780 - - -
Med 3 1030 1005 980 965 950 935 920 900 880 870 860 830 750 - - -
Med Low 2 960 945 930 915 900 885 870 855 840 825 810 790 740 - - -
Low 1 790 765 740 725 710 690 670 660 650 630 610 580 500 - - -
036
High 5
9 x 7 1/2
1370 1345 1320 1285 1250 1220 1190 1158 1125 1085 1045 960 - - - -
Med High 4 1265 1253 1240 1220 1200 1175 1150 1120 1090 1053 1015 - - - - -
Med 3 1160 1143 1125 1113 1100 1085 1070 1055 1040 1020 1000 - - - - -
Med Low 2 1110 1095 1080 1065 1050 1038 1025 1008 990 980 970 - - - - -
Low 1 825 803 780 770 760 740 720 705 690 670 650 - - - - -
041
High 5
11 x 10 1
1840 1825 1810 1790 1770 1745 1720 1700 1680 1660 1640 1600 1570 1530 1480 -
Med High 4 1730 1713 1695 1670 1645 1623 1600 1575 1550 1535 1520 1480 1440 1390 1350 -
Med 3 1630 1610 1590 1563 1535 1513 1490 1470 1450 1425 1400 1370 1330 1290 - -
Med Low 2 1550 1520 1490 1465 1440 1415 1390 1370 1350 1330 1310 1260 1220 1180 - -
Low 1 1380 1340 1300 1275 1250 1225 1200 1175 1150 1125 1100 1030 980 820 - -
042
High 5
11 x 10 1
1840 1825 1810 1790 1770 1745 1720 1700 1680 1660 1640 1600 1570 1530 1480 -
Med High 4 1730 1713 1695 1670 1645 1623 1600 1575 1550 1535 1520 1480 1440 1390 1350 -
Med 3 1630 1610 1590 1563 1535 1513 1490 1470 1450 1425 1400 1370 1330 1290 - -
Med Low 2 1550 1520 1490 1465 1440 1415 1390 1370 1350 1330 1310 1260 1220 1180 - -
Low 1 1380 1340 1300 1275 1250 1225 1200 1175 1150 1125 1100 1030 980 820 - -
048
High 5
11 x 10 1
2060 2045 2030 2015 2000 1970 1940 1925 1910 1890 1870 1830 1800 1750 1740 -
Med High 4 1880 1860 1840 1825 1810 1785 1760 1740 1720 1705 1690 1640 1610 1570 1535 -
Med 3 1790 1770 1750 1730 1710 1685 1660 1640 1620 1600 1580 1550 1510 1460 - -
Med Low 2 1670 1650 1630 1605 1580 1555 1530 1510 1490 1470 1450 1410 1370 1340 - -
Low 1 1430 1405 1380 1353 1325 1303 1280 1255 1230 1210 1190 1130 1070 925 - -
060
High 5
11 x 10 1
2400 2360 2330 2315 2300 2290 2285 2275 2265 2250 2230 2200 2165 2110 2080 2030
Med High 4 2180 2160 2140 2130 2120 2105 2090 2075 2060 2045 2030 2000 1960 1930 1890 1850
Med 3 2080 2050 2020 2010 2000 1985 1970 1955 1940 1925 1910 1870 1840 1800 1760 1720
Med Low 2 1930 1920 1910 1893 1875 1863 1850 1833 1815 1798 1780 1740 1700 1660 1620 1590
Low 1 1750 1735 1720 1698 1675 1658 1640 1620 1600 1583 1565 1525 1490 1450 1410 1350
070
High 5
11 x 10 1
2400 2360 2330 2315 2300 2290 2285 2275 2265 2250 2230 2200 2165 2110 2080 2030
Med High 4 2180 2160 2140 2130 2120 2105 2090 2075 2060 2045 2030 2000 1960 1930 1890 1850
Med 3 2080 2050 2020 2010 2000 1985 1970 1955 1940 1925 1910 1870 1840 1800 1760 1720
Med Low 2 1930 1920 1910 1893 1875 1863 1850 1833 1815 1798 1780 1740 1700 1660 1620 1590
Low 1 1750 1735 1720 1698 1675 1658 1640 1620 1600 1583 1565 1525 1490 1450 1410 1350
