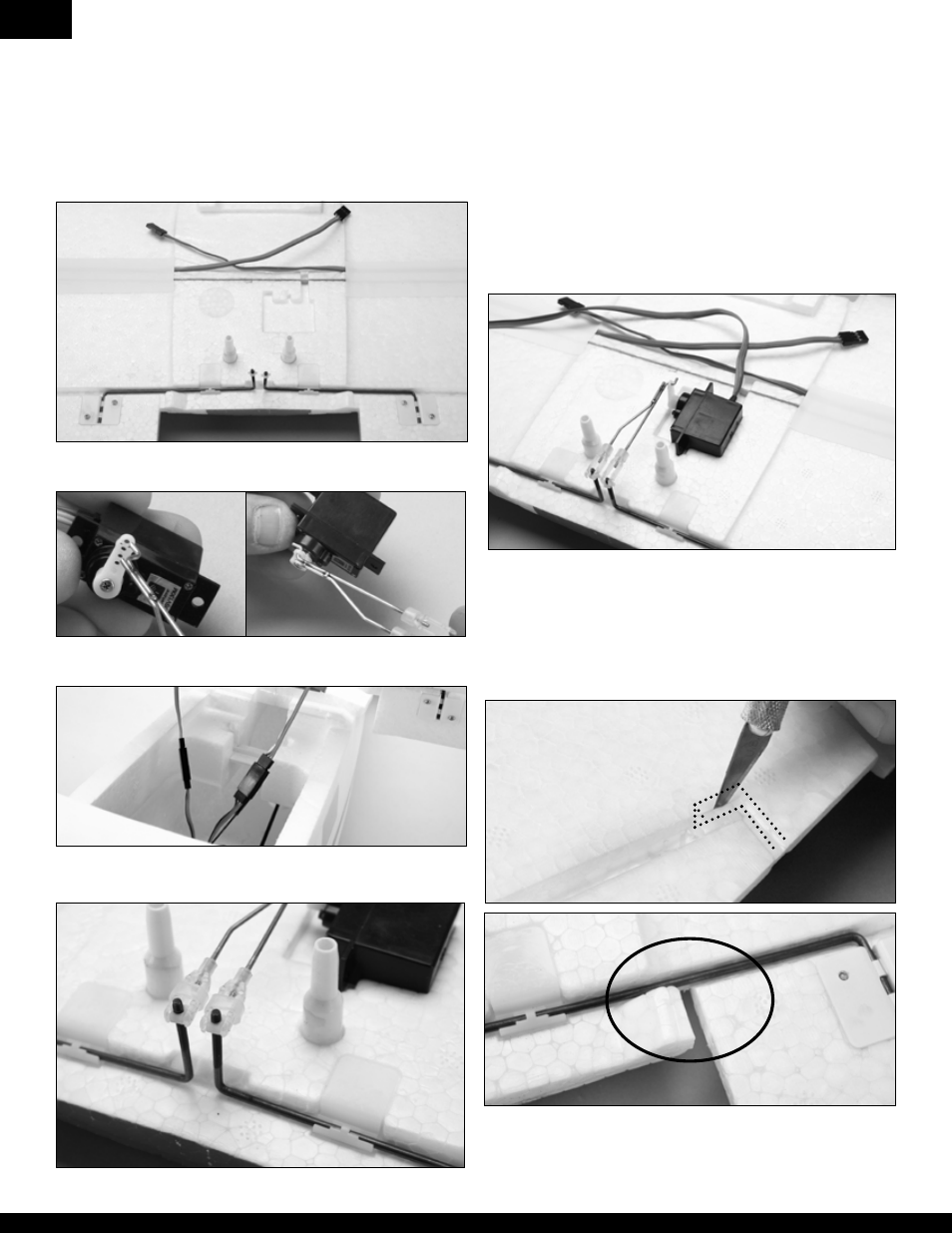

Installation des volets facultatifs
Le Stinson Reliant est équipé d’une poche de servo sous l’aile
(à l’intérieur du fuselage lorsque l’aile est installée), qui rend
les volets opérationnels. En plus de l’ensemble de biellettes
mécaniques du volet inclus avec l’avion, un servo (PKZ1090) est
requis et une extension de servo (JSP98110) recommandée.
1. Réglez le bras de servo de manière à contrôler les volets
(voir photo).
2. Placez le raccordement de servo ou l’extension (JSP98110)
dans la voie Gear du récepteur.
3. Placez le connecteur de servo du volet dans l’extension de servo
ou placez une prise de servo dans la voie Gear du récepteur.
4. Allumez l’émetteur et déplacez le volet ou l’interrupteur Gear
en position haute.
5. Eteignez la radio et débranchez la batterie de l’avion.
(Reportez-vous à l’image 2 pour l’orientation du bras de servo
en position haute.)
6. Placez le servo du volet dans la poche en dessous de l’aile
à l’aide de colle chaude, colle en silicone ou de ruban adhésif
double-face.
Remarque : il est recommandé d’utiliser une colle détachable
afin de pouvoir retirer le servo du volet le cas échéant.
7. Attachez les biellettes mécaniques du volet au servo.
8. Attachez les clavettes du volet à la biellette de couple.
9. Coupez les côtés gauche et droit de chaque volet au niveau
des lignes du panneau pour permettre au volet de se déplacer
librement. Assurez-vous qu’il existe un espace de 1/16e de
pouce entre le volet et l’aile, afin d’éviter toute interférence
entre les deux surfaces.
10. Allumez l’avion et l’émetteur et assurez-vous que les deux
volets ont la même trajectoire. Réglez les clavettes de la biellette
mécanique du volet pour vous assurer que les deux volets sont
symétriques, à la fois en position haute et basse.
Base du volet, au plus près
du fuselage
Bord le plus à l’extérieur
du volet
