Mesure du débattement gouvernes
Réglage usine du débattement des gouvernes
Les réglages usine effectués pour l’émetteur DX5e sont des
doubles débattements définis à 100 % (fort) et 70 % (faible). Ils
ne peuvent pas être modifiés sur le DX5e. Toutes les gouvernes
sont définies pour un réglage des débattements (ATV) de 100 %.
Les réglages usine correspondent à un débattement
modéré des gouvernes. Les clavettes sont installées dans
les orifices les plus à l’extérieur des guignols de commande
(à distance de la surface de contrôle).
Remarque : les informations fournies sur cette page concernent
la maintenance du Stinson Reliant. Une hélice endommagée
Remarque : les mesures sont effectuées au point le plus large de chaque surface de contrôle, à partir de la position neutre.
Remarque : ces réglages présentent une tolérance de plus ou moins 1 mm.

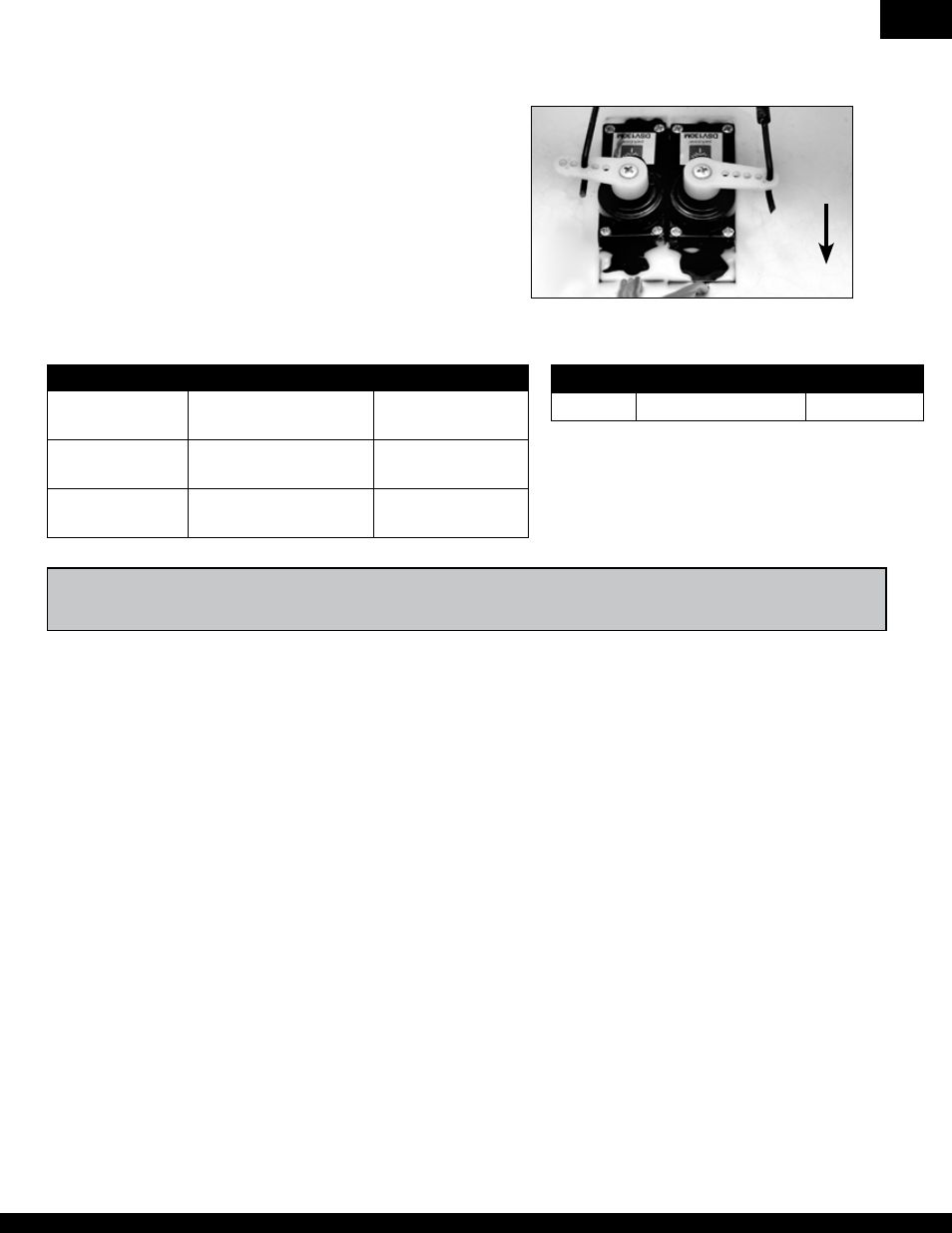

Réglage usine des gouvernes de direction et de profondeur
Bras de servo et biellettes mécaniques
Avant de
l’avion
Servo de la
gouverne
de
profondeur
Servo de la
gouverne
de direction
Low Rate High Rate
Aileron 10mm haut /7mm bas 15mm haut
/10mm bas
Gouverne de
profondeur
10mm haut /bas 15mm haut/bas
Gouverne de
direction
17mm gauche/droite 22mm gauche/
droite
1/2 Flap Full Flap
Flap 15mm 25mm
FR
