Montage der optionalen Klappen
Die Stinson Reliant ist mit einer Servohalterung für die
Landeklappenfunktion in der Fläche ausgestattet. Zu dem im
Lieferumfang enthaltenen Gestängeset benötigen Sie ein Servo
(PKZ1090) und ein Servoverlängerungskabel.

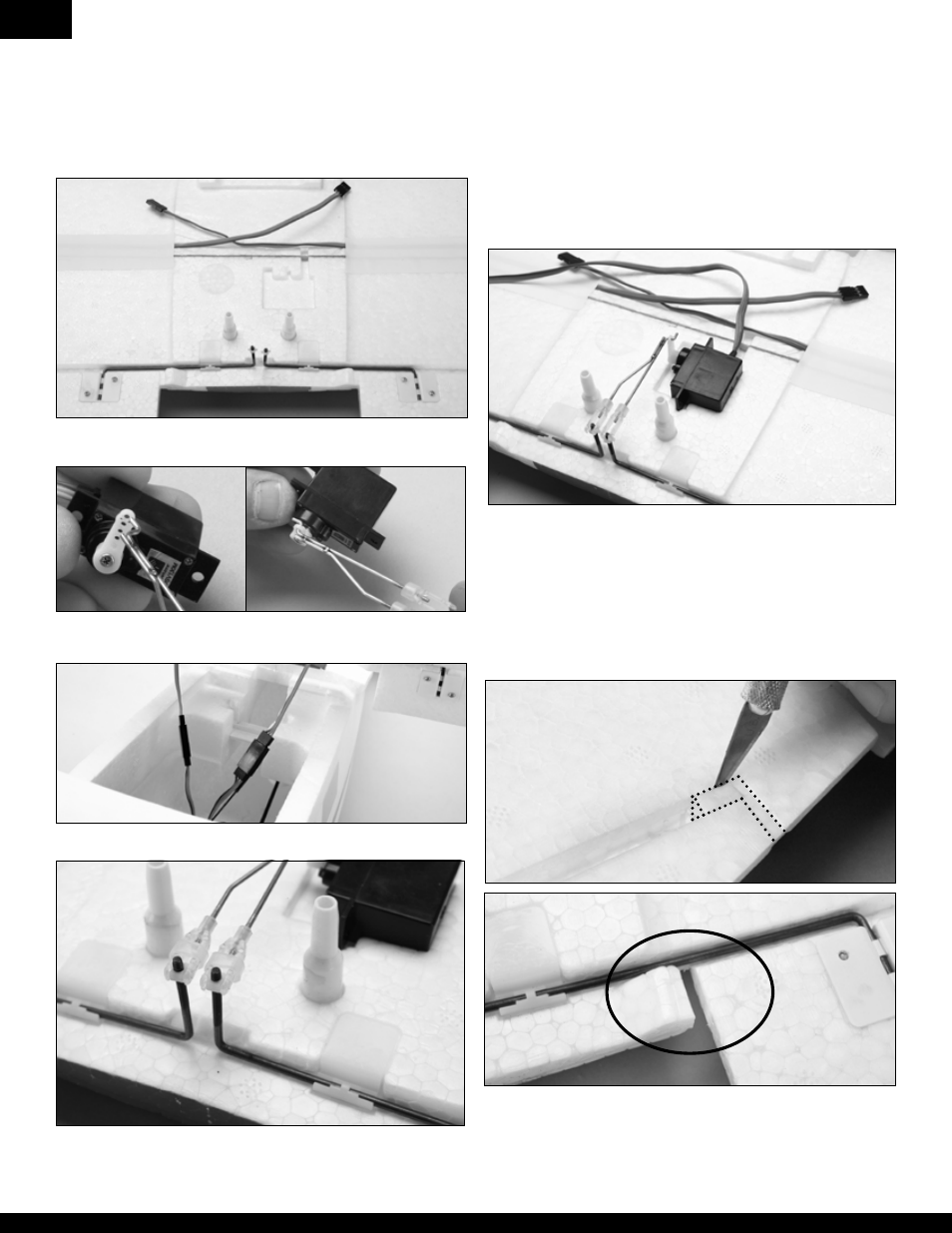

1. Schieben Sie das Klappengestänge wie abgebildet in das
Servohorn.
2. Schieben Sie das Klappengestänge wie abgebildet in das
Servohorn.
3. Verbinden Sie das Servokabel mit dem Verlängerungskabe
4. Schalten Sie den Sender ein und stellen den Klappenschalter
auf Klappen eingefahren.
5. Schalten Sie den Sender aus und trennen den Flugakku. Das
Servo sollte in der Klappen eingefahren Postion stehen (Siehe
Bild 2)
6. Setzen Sie das Servo in die Servohalterung und befestigen Sie es
mit Heiß- oder Silikonkleber oder doppelseitigen Klebeband)
Hinweis: Verwenden Sie ein lösbaren Kleberl können Sie das
Klappenservo auch wieder entfernen.
7. Stecken Sie das Servohorn auf das Servo.
8. Verbinden Sie die Gabelköpfe mit den Ansteuerstangen der
Klappen.
9. Schneiden Sie die Linke und rechte äußere Seite jeder Klappen
wie abgebildet ein um sie beweglich zu machen. Lassen Sie
einen 1,5mm breiten Spalt zu Rumpf bzgl. Querruder damit
sich die Flächen nicht behindern.
10. Schalten Sie den Sender und das Flugzeug ein und
überprüfen die Funktion der Klappen. Beide Klappen sollten
den gleichen Ausschlag haben. Justieren Sie sonst die
Stellung der Klappen zueiander mit Ein- oder Ausdrehen
der Gabelköpfe.
Innere Seite der Klappe am Rumpf
Das äußere Ende der Klappen
