Configurations de test classiques 30

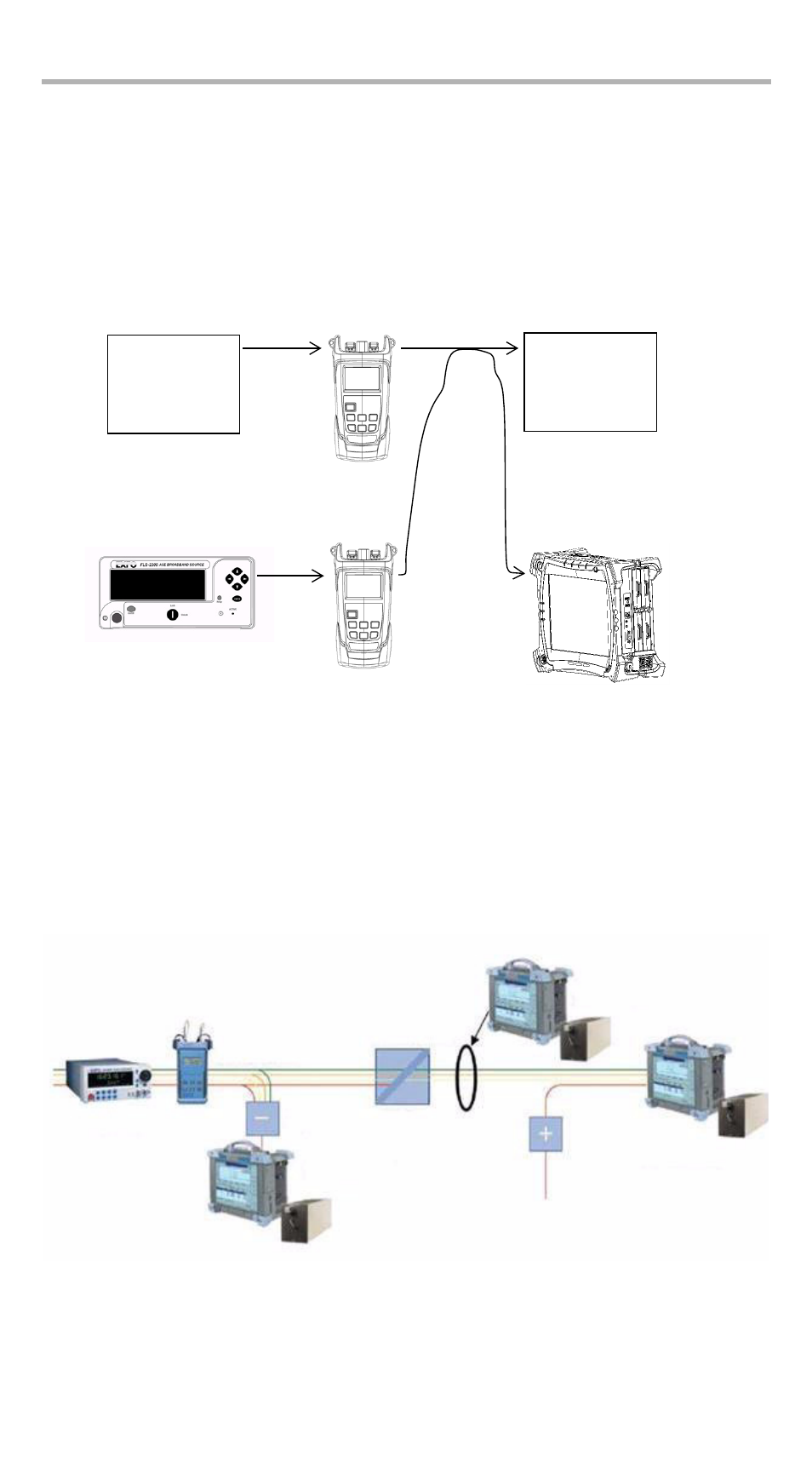

Calcul du S/B
Le rapport signal-sur-bruit (ou S/B) indique le niveau de bruit présent dans un signal
optique de transmission donné.
Le FVA-600 permet d’ajuster la puissance relative d’un signal de données provenant
de l’émetteur et le niveau de bruit d’émission spontanée amplifiée (ASE) produit
par le FLS, tout en surveillant ce rapport sur l’analyseur de spectre optique (OSA)
jusqu’à ce qu’un taux d’erreur donné soit obtenu sur le récepteur.
ROADM
Vous pouvez vous servir du FVA-600 pour tester le multiplexeur à
insertion-extraction optique reconfigurable, ou ROADM, en ajustant et en surveillant
le signal de puissance provenant d’une source laser réglable et envoyé au ROADM
ou au système testé.
Émetteur
FVA-600
Récepteur
FVA-600
FTB-500
OSA
FLS-2300B
Source d’ASE
FLS-2 600B
Laser réglable
FVA-600
Filtre
d’extraction
OSA : perte
d’insertion et
isolation
Niveau de bruit
faible via le
conduit
Bloqueur
OSA : mesure de
l’isolation et de la
diaphonie
Filtre
d’insertion
OSA : répartition
uniforme de la
puissance et
surveillance sur
le long terme
