Типовые конфигурации тестов 30

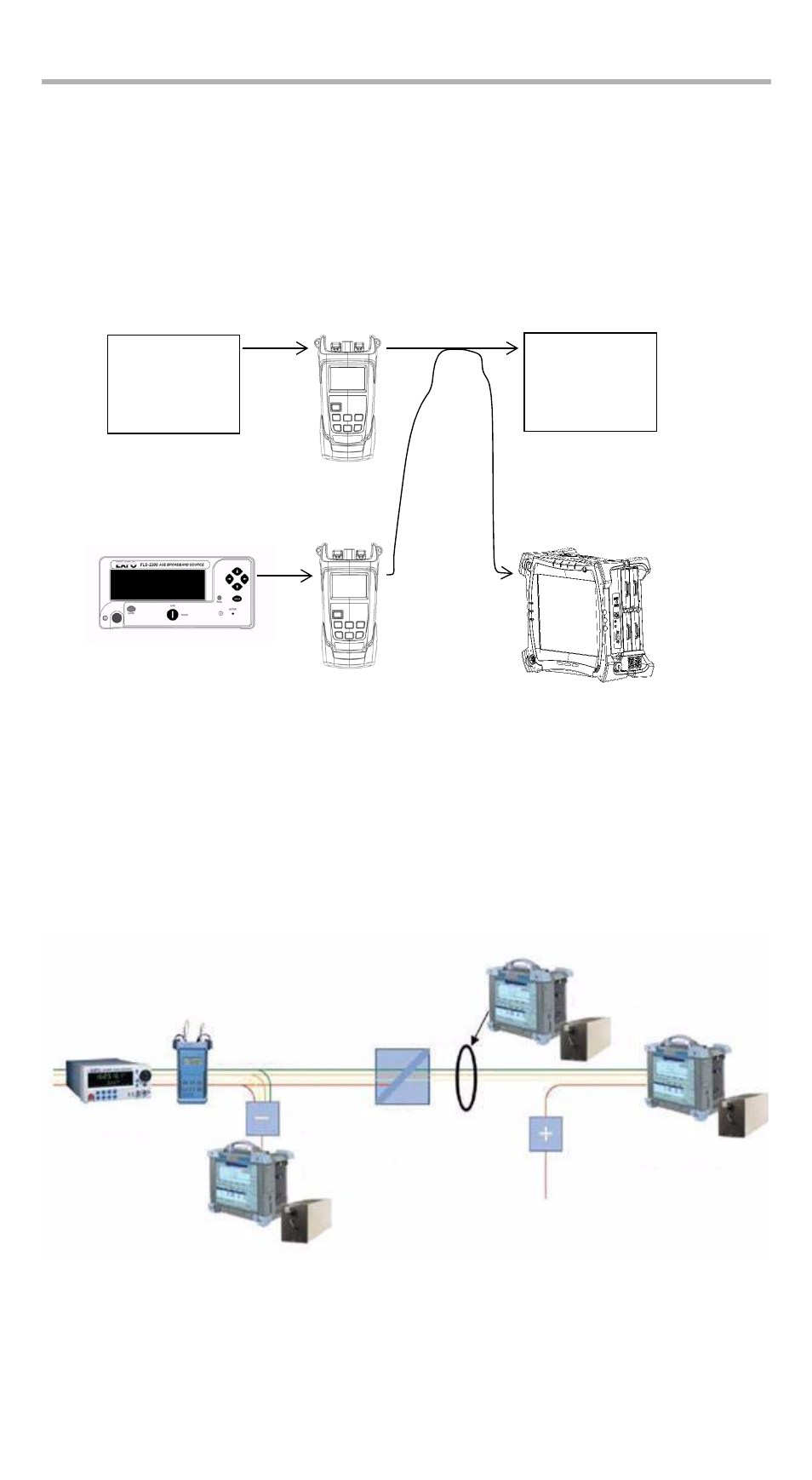

Загрузки OSNR
Соотношение сигнал/шум (Optical Signal to Noise Ratio, OSNR) позволяет
определить количество шума в заданном сигнале передачи.
FVA-600 применяется для подстройки относительной мощности сигнала
передачи данных (из Tx) и шума усиленного спонтанного излучения (из FLS),
при этом их соотношение отслеживается на анализаторе оптического спектра,
пока на приемнике не достигается заданная частота появления ошибок.
ROADM
FVA-600 можно использовать при тестировании ROADM, подстраивая и
контролируя уровень мощности входящего сигнала мощности, который
поступает из настраиваемого источника лазерного излучения в ROADM
или тестируемую систему.
TX
FVA-600
RX
FVA-600
Анализатор
оптического
спектра
FTB-500 Источник усиленного
спонтанного излучения
FLS-2300B
Настраиваемый
лазер
FLS-2600B
FVA-600
Фильтр
потерь
Анализатор
оптического спектра:
вносимые потери и
изоляция
Сквозной канал
с низкими
потерями
Блокирующее
устройство
Анализатор
оптического спектра:
изоляция и измерение
перекрестных помех
Фильтр
АЦП
Анализатор
оптического
спектра:
согласованность
мощности и
долгосрочный
контроль
