Начало работы с Регулируемый аттенюатор FVA-600 8
Установка универсального интерфейса EXFO
(EUI)
К стационарной базовой плате интерфейса EUI можно подключить разъемы с
полировкой под углом (APC) или простой полировкой (UPC). Зеленый контур
вокруг базовой платы означает, что плата предназначена для разъемов типа
APC.
Установка адаптера разъема EUI на базовую плату EUI

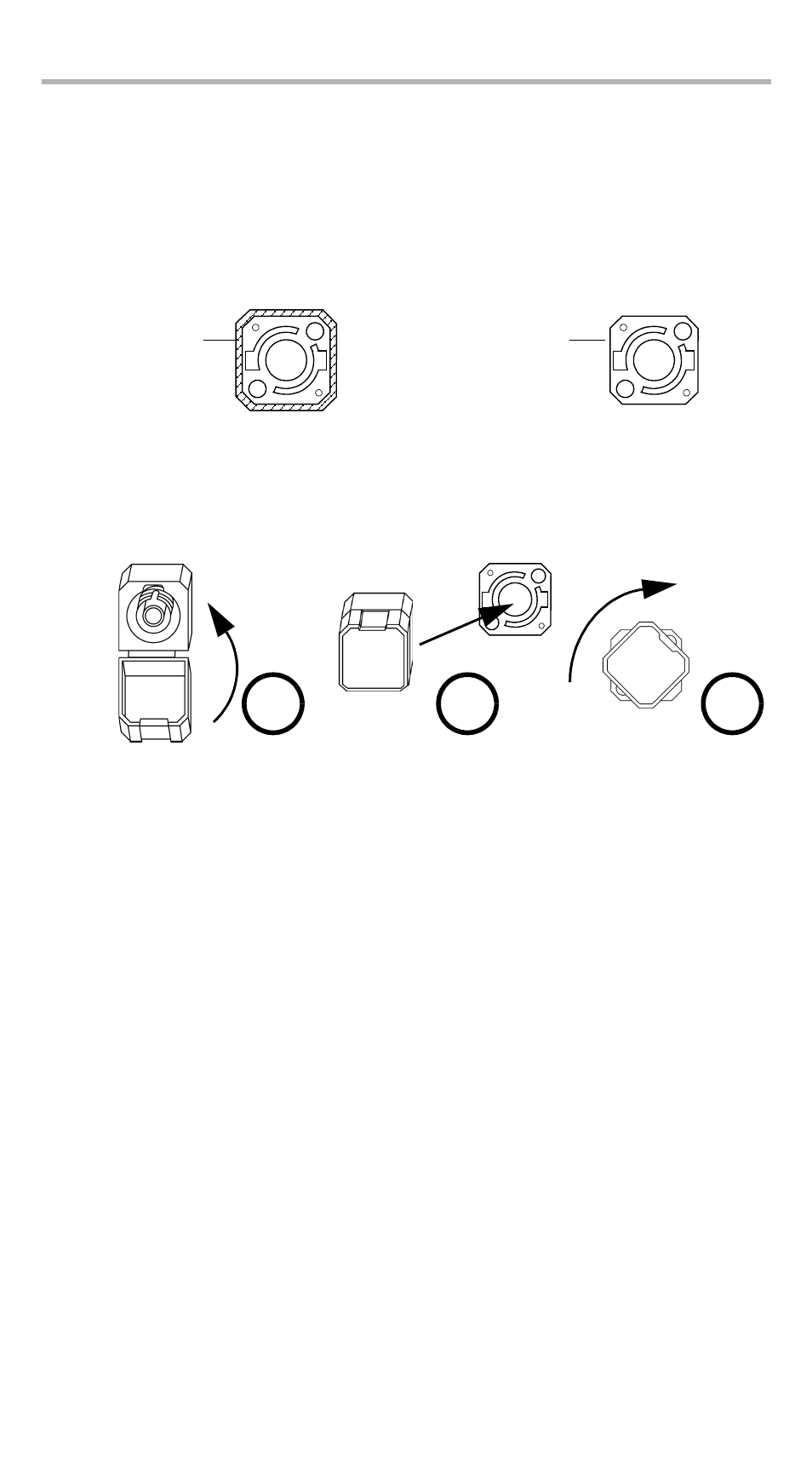

1. Держите адаптер разъема EUI таким образом, чтобы пылезащитный
колпачок открывался вниз.
2. Закройте пылезащитный колпачок, чтобы надежнее удерживать адаптер
разъема.
3. Вставьте адаптер разъема в базовую плату.
4. С усилием надавливая на адаптер разъема, поверните его по часовой
стрелке в базовой плате, чтобы зафиксировать в нужном положении.
Чистая металлическая
поверхность
(или голубая кромка)
обозначает разъем типа
UPC
Зеленая
кромка
обозначает
разъем типа
APC
