Iniciar a utilização do seu Atenuador variável FVA-600 8
Instalação da Interface Universal EXFO (EUI)
A placa de base fixa EUI está disponível para conectores com polimento oblíquo
(APC) ou não oblíquo (UPC). Uma borda verde em torno da placa de base indica
que é para conectores tipo APC.

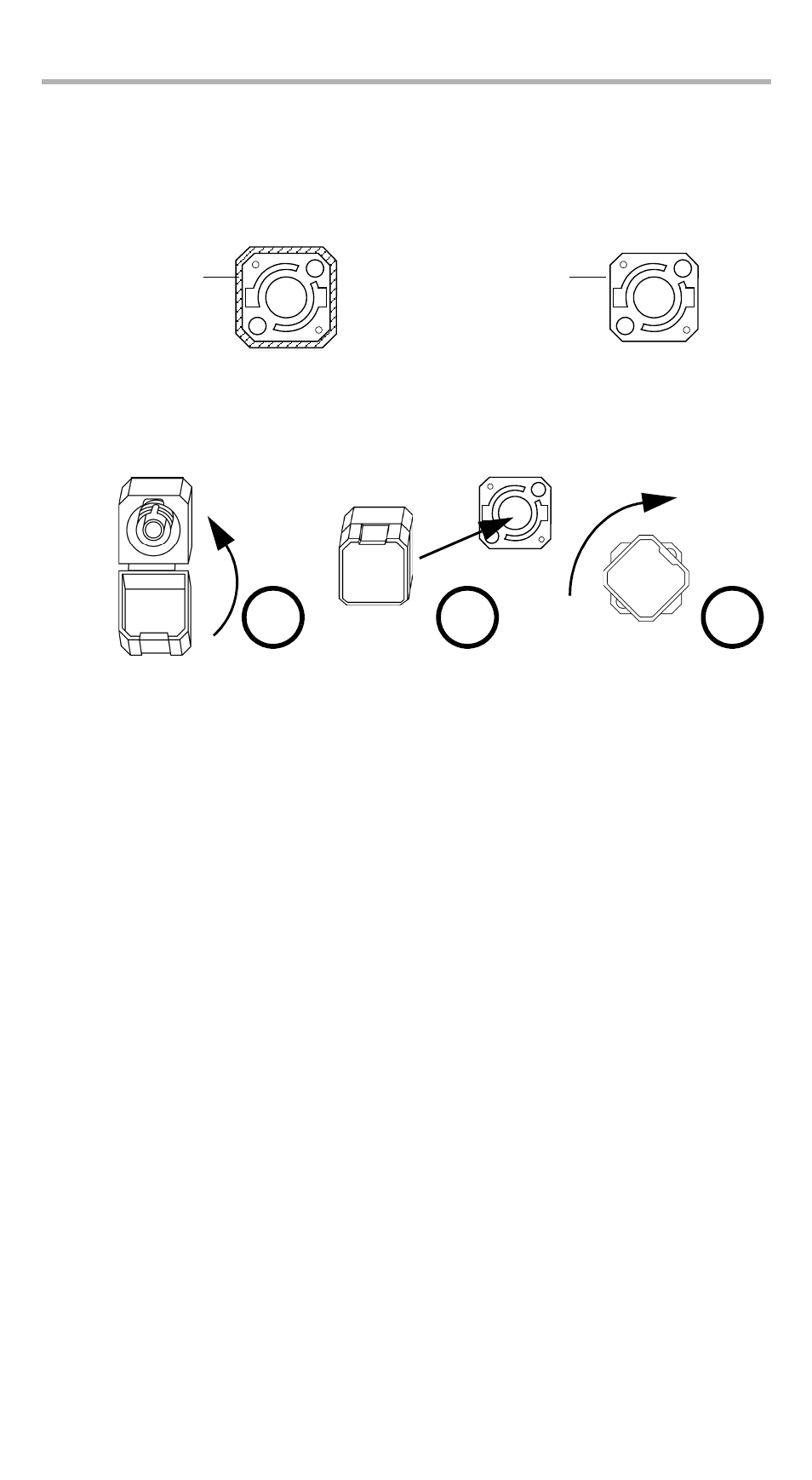

Para instalar um adaptador para conectores EUI numa placa de base EUI:
1. Segure no adaptador de conector EUI de modo que o tampão antipoeiras abra
para baixo.
2. Feche o tampão antipoeiras de modo a poder segurar com mais firmeza o
adaptador de conector.
3. Insira o adaptador de conector na placa de base.
4. Empurre com firmeza rodando, ao mesmo tempo, o adaptador de conector na
placa de base, no sentido dos ponteiros do relógio, para o fixar na posição
correcta.
Metal nu
(ou borda azul)
indica a opção UPC
A borda verde
indica a opção
APC
2 3 4
