Primeros pasos con el Atenuador variable FVA-600 8
Instalación de la Interfaz universal EXFO (EUI)
La placa de base fija de la EUI está disponible para conectores con pulido en ángulo
(APC) o pulido sin ángulo (UPC). Si la placa de base presenta un borde de color
verde alrededor, indica que es para conectores de tipo APC.

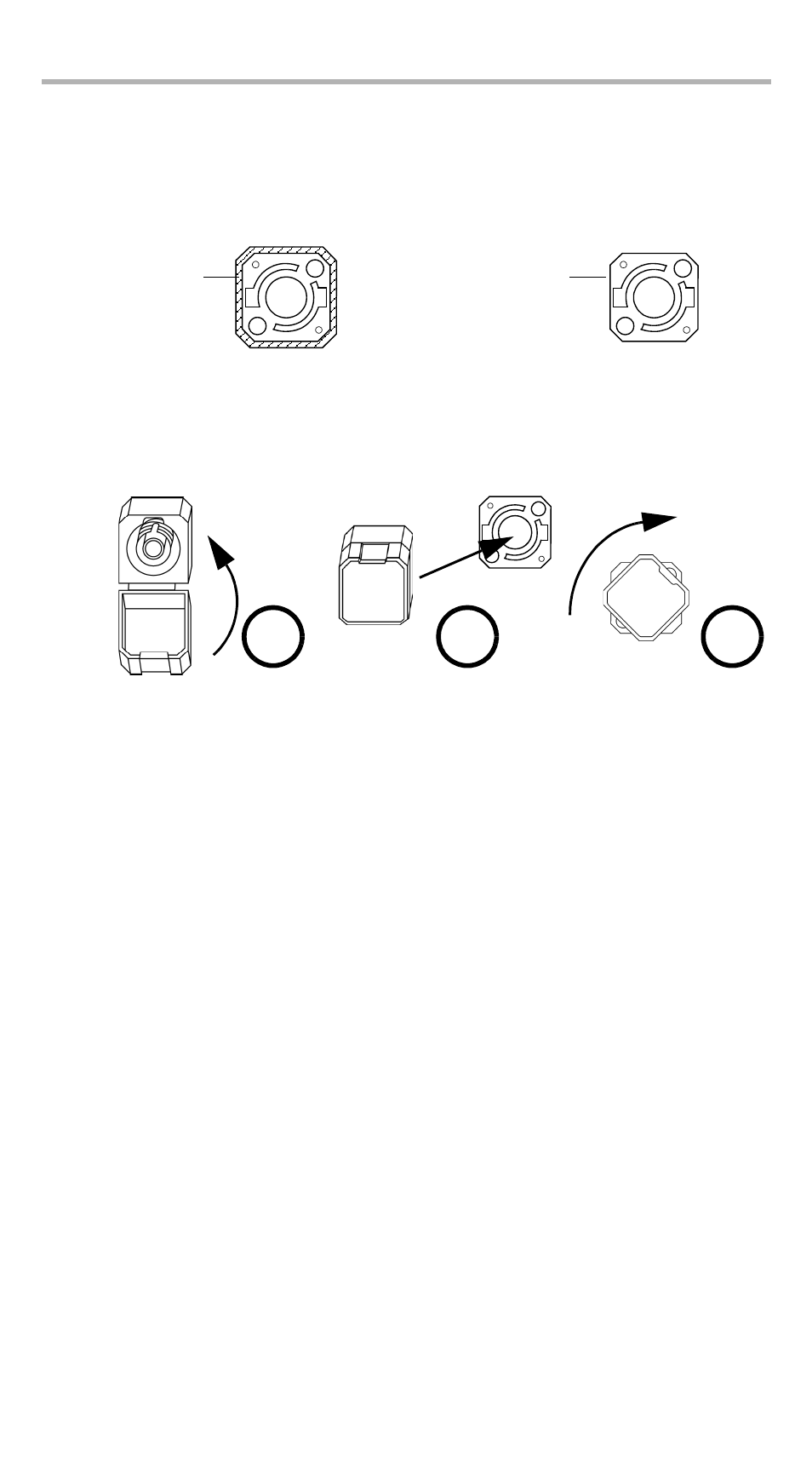

Para instalar un adaptador del conector de la EUI en la placa de base de la
EUI:
1. Sostenga el adaptador del conector de la EUI de manera que la tapa protectora
se abra hacia abajo.
2. Cierre la tapa protectora con el fin de sujetar el adaptador del conector con
mayor firmeza.
3. Inserte el adaptador del conector en la placa de base.
4. Empuje firmemente al mismo tiempo que gira el adaptador del conector en el
sentido de las agujas del reloj para fijarlo en su sitio.
Un borde de
metal descubierto
(o de color azul)
indica la opción UPC
Un borde
verde indica la
opción APC
2 3 4
