Systemübersicht: Ansicht von vorne, links und rechts - 41
Ausführliches Benutzerhandbuch
Deutsch
Systemübersicht: Ansicht von vorne, links und
rechts

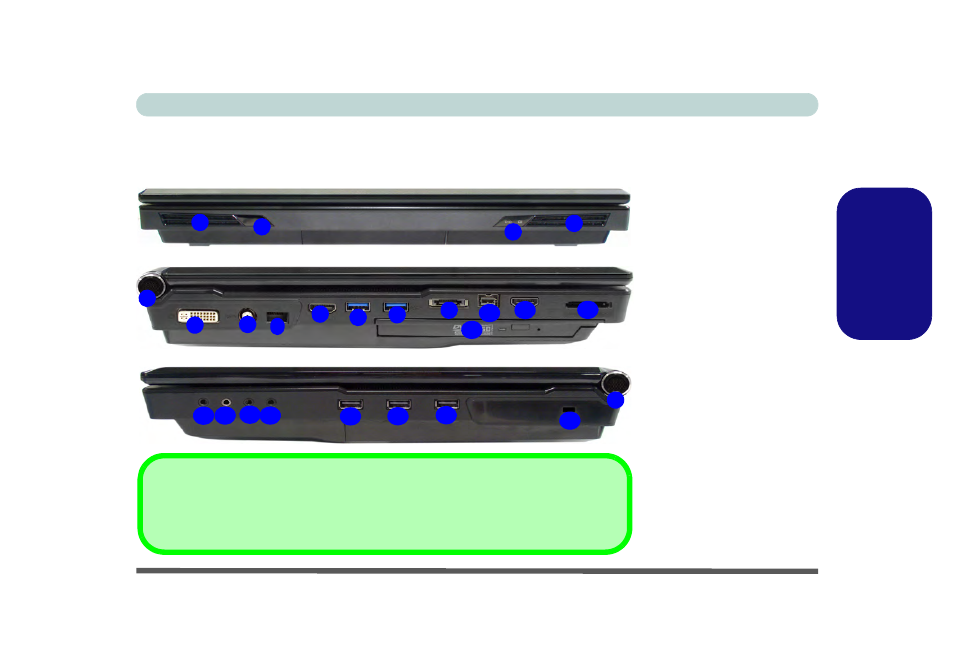

Abb. 6 - Ansicht von vorne,
links und rechts
1. Lautsprecher
2. CIR-Anschluss (Consumer
Infrared)
3. LED-Stromanzeigen
4. DVI-Ausgangsanschluss
5. Kabelantennenbuchse (CATV)
6. RJ-45 LAN-Buchse
7. HDMI-Ausgangsanschluss
8. USB 3.0 Anschlüsse
9. eSATA Anschluss
10. 7-in-1 Kartenleser
11. Mini-IEEE 1394 Anschluss
12. USB 3.0 Anschlüsse
13. Line-Eingangsbuchse
14. S/PDIF-Ausgangsbuchse
15. HDMI-Eingangsanschluss
16. Mikrofon-Eingangsbuchse
17. Kopfhörer-Ausgangsbuchse
18. USB 2.0 Anschlüsse
19. Notauswurfloch
5
8
6
7
2
3
1 1
4
10 11
19
18 17 16
12
15
13

USB 3.0-Anschluss
Der USB 3.0-Anschluss ist blau codiert, USB 2.0-Anschlüsse sind schwarz. Die Datenübertragung
ist bei USB 3.0 viel schneller als bei USB 2.0, und USB 3.0 ist rückwärts kompatibel mit USB 2.0.
9
1
8
14 18 18
1
Vorderseite
Linke Seite
Rechte Seite
