PICO841 Intel
®
Atom
TM
Processor E3845/E3827 Pico-ITX Board
38
AX93267 I/O Board
4.4.5

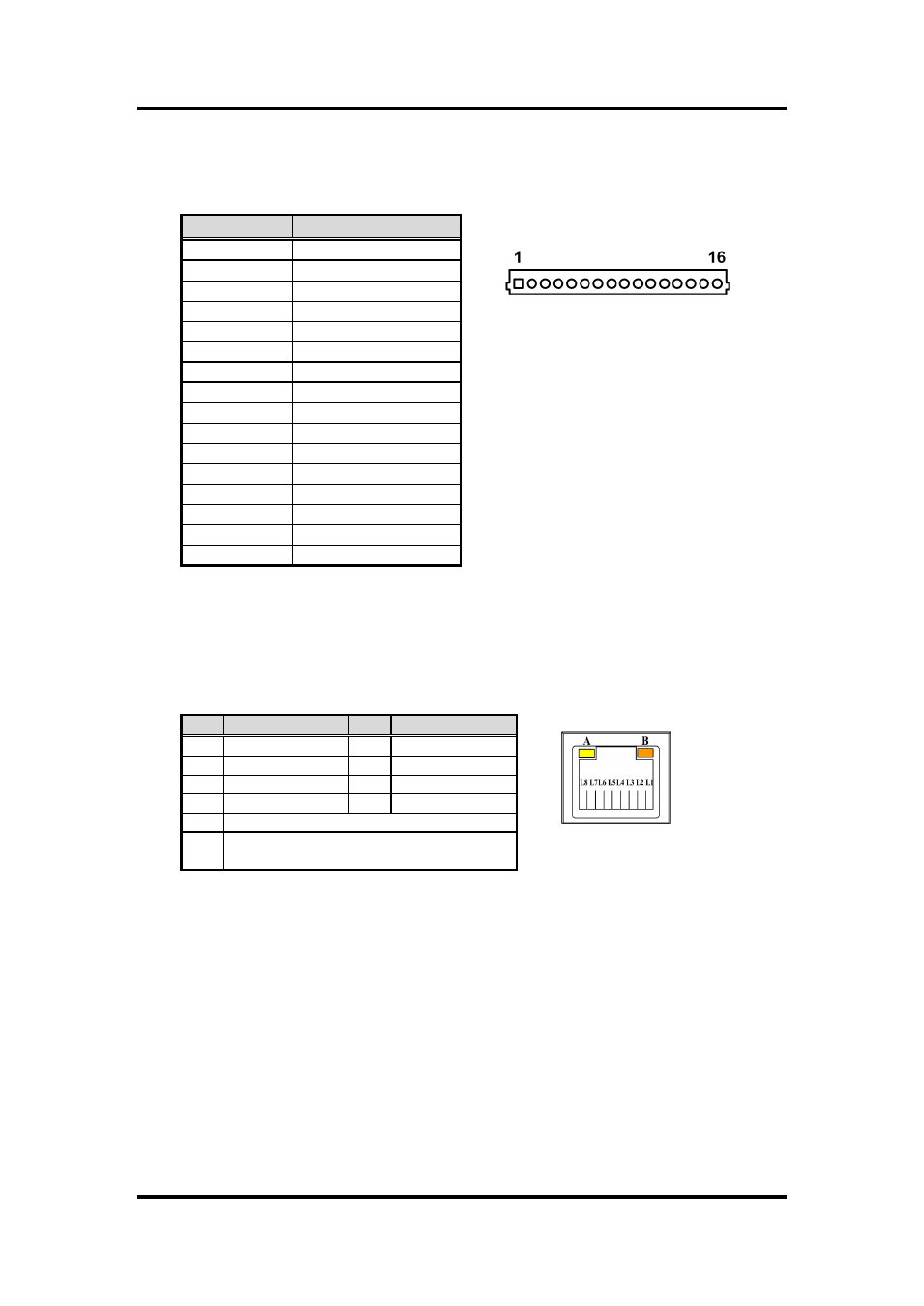

Ethernet Connector (CN5)
This is a 16-pin wafer connector for Ethernet interface. Gently connect this CN5 to
PICO841
’s LAN1.
4.4.6
RJ-45 Ethernet Port (CN6)
This board has one RJ-45 Ethernet connector. Connection can be established by
plugging one end of the Ethernet cable into this RJ-45 connector and the other end
(phone jack) to a 1000/100/10-Base-T hub.
Pin
Signal
1
1000 LAN LED
2
100 LAN LED
3
GND
4
MDI3-
5
MDI3+
6
MDI1-
7
MDI2-
8
MDI2+
9
MDI1+
10
MDI0-
11
MDI0+
12
GND
13
LAN_VDD33
14
LAN_LINK_ACT
15
GND
16
GND
Pin Signal
Pin Signal
L1
MDI0P
L5
MDI2P
L2
MDI0N
L6
MDI2N
L3
MDI1P
L7
MDI3P
L4
MDI1N
L8
MDI3N
A
Active LED (Yellow)
B
1000 LAN LED (Orange) / 100 LAN LED
(Green)
