20 • Installation
GATE: Gate input for 8254
COUT n: Signal output of Counter n
V.ERF: Voltage Reference
A.GND: Analog Ground
GND: Ground
CN 1: Digital Signal Input (DI 0 - 15)
DI 0
DI 2
DI 4
DI 6
DI 8
DI 10
DI 12
DI 14
GND
+5V
CN1
DI 1
DI 3
DI 5
DI 7
DI 9
DI 11
DI 13
DI 15
GND
+12V
1 2
3 4
5 6
7 8
9 10
11 12
13 14
15 16
17 18
19 20

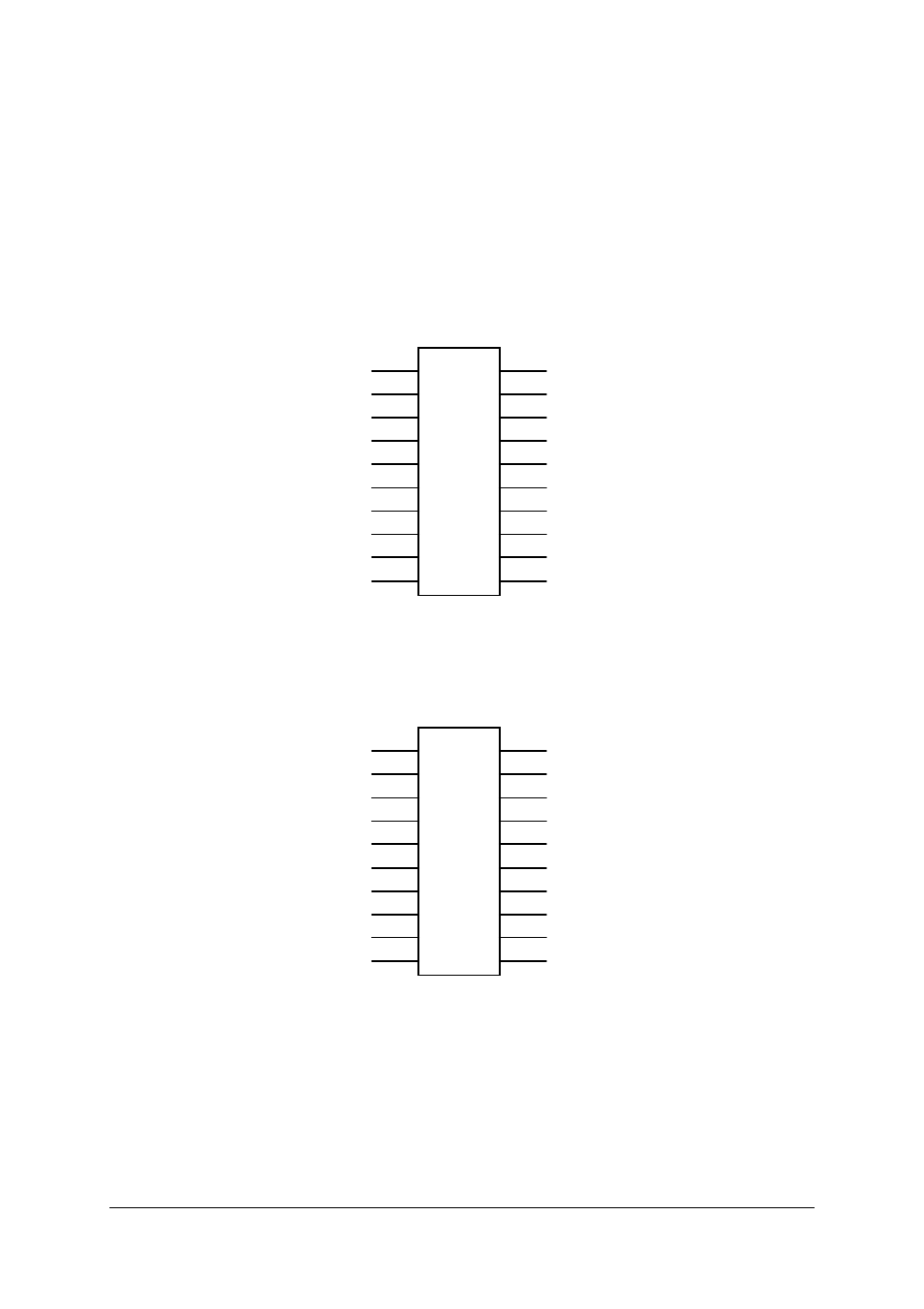

Figure 2.8.2 Pin Assignment of CN1
CN 2: Digital Signal Output (DO 0 - 15)
DO 0
DO 2
DO 4
DO 6
DO 8
DO 10
DO 12
DO 14
GND
+5V
CN2
DO 1
DO 3
DO 5
DO 7
DO 9
DO 11
DO 13
DO 15
GND
+12V
1 2
3 4
5 6
7 8
9 10
11 12
13 14
15 16
17 18
19 20
Figure 2.8.3 Pin Assignment of CN2
Legend:
DO n: Digital output signal channel n
DI n: Digital input signal channel n
GND: Digital ground
