0 Blade guard assembly
A
WARNING!
Never use a blade without having the correct blade guard fitted. If improper
blade guard is mounted the blade can come lose and cause serious injury to
the operator and/or others.
___
Fit the blade guard as shown.
NOTE! Check that the blade guard suits the blade diameter.

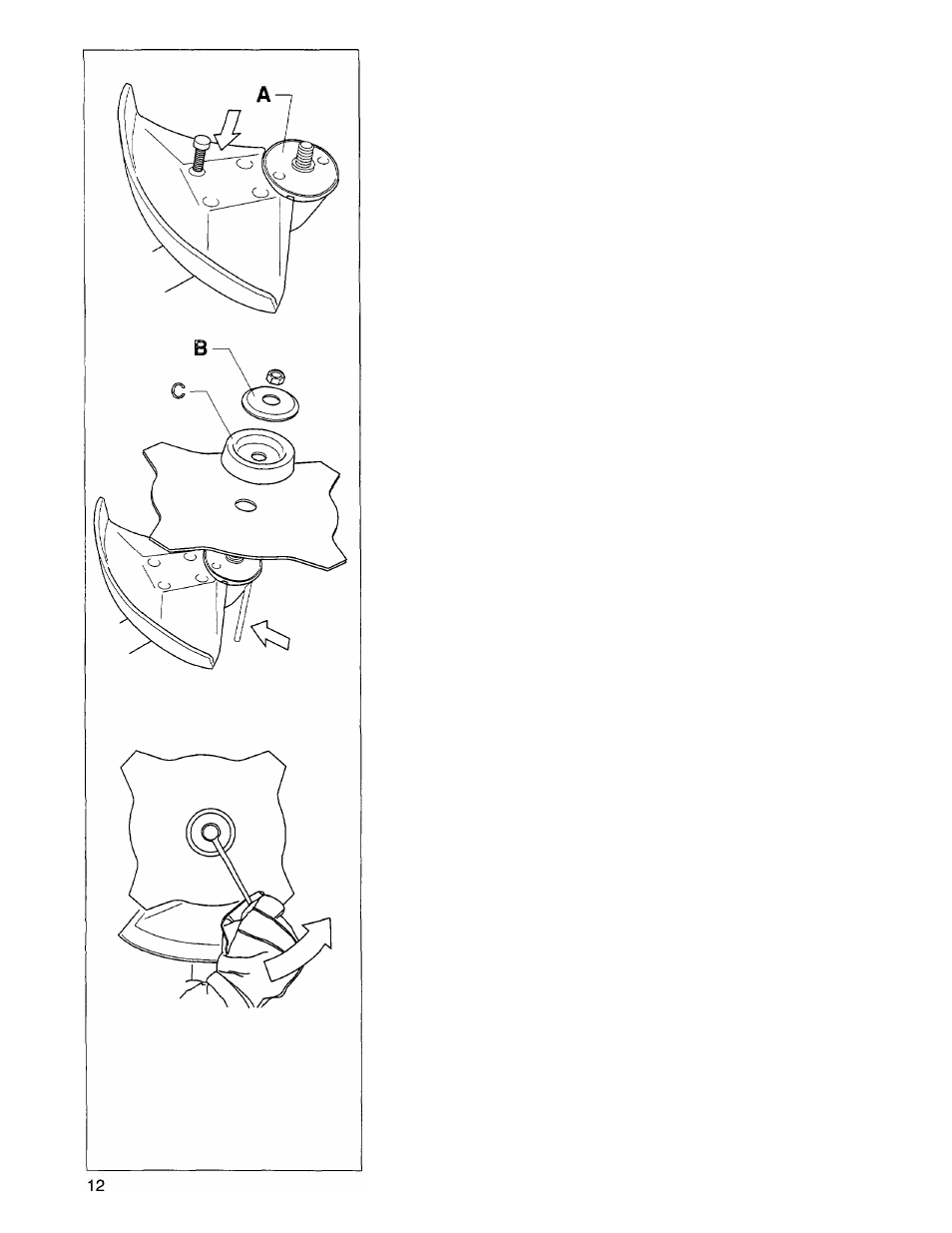

Blade assembly
• Mount the driver on the output shaft.
• Turn around the blade shaft until one of the driving disc(A) holes Indexes the
respective gear housing hole.
• Insert a locking pin into the hole to lock the shaft.
• Put the brushcutter blade on the support flange hub. Check that the blade
teeth point In the rotation direction. NOTE! An arrow on the blade guard
indicates the right direction.
• Put the blade and support flange(B) on the shaft.
• Fit the nut. It should be tightened with a torque of 25-50 Nm (3.5-5 kpm)
(18-37 Ibf.ft). Use the box spanner of the brushcutter tool kit. Grasp the
spanner as close to the blade guard as possible. The nut is tightened as the
spanner is turned against the rotation direction!
• When a support cup(C) is used, it should be mounted between the blade and
support flange.
( d ) Montage des Klingenschutzes
A
WARNUNG!
Es darf nur ein Sägeblatt mit passendem Klingenschutz verwendet werden.
Wenn nicht der richtige Klingenschutz montiert wird, kann sich das Sägeblatt
lösen und beim Anwender und/oder anderen Personen schwere Verletzungen
verursachen.
Den Klingenschutz laut Abb. montieren.
ACHTUNG! Prüfen, dass der Schutz dem Sägeblattdurchmesser angepasst ist.
Montage des Sägeblatts
• Den Mitnehmer an der ausgehenden Welle(A) montieren.
• Spindel drehen, bis eines der Löcher im Mitnehmer mit dem entsprechenden
Loch im Getriebegehäuse übereinstimmt.
• Sperrstift durch das Loch stecken, so dass die Spindel blockiert wird.
• Sägeblatt auf die Nabe des Stützflansches(B) legen. Sägeblatt mit den Spitzen
in Laufrichtung auflegen. ACHTUNG! Siehe Pfeil am Schutz.
• Muttermontieren. Die Mutter mit einem Drehmoment von 35-50 Nm
(3.5-5 kpm)(18-37 Ibf.ft) anziehen. Den Steckschlüssel aus dem Werkzeugsatz
des Freischneiders benutzen.Den Schlüssel so nahe am Klingenschutz wie
möglich fassen.
Zum anziehen der Mutter den Schlüssel entgegen der laufrlchtung
bewegen.
• Bei Verwendung des Stütztellers(C), diesen zwischen Sägeblatt und
Stützflansch montieren.
