Rev-A-Shelf 434-BF-6SS - Manual (Page 3)

Fig 4a Fig 4b

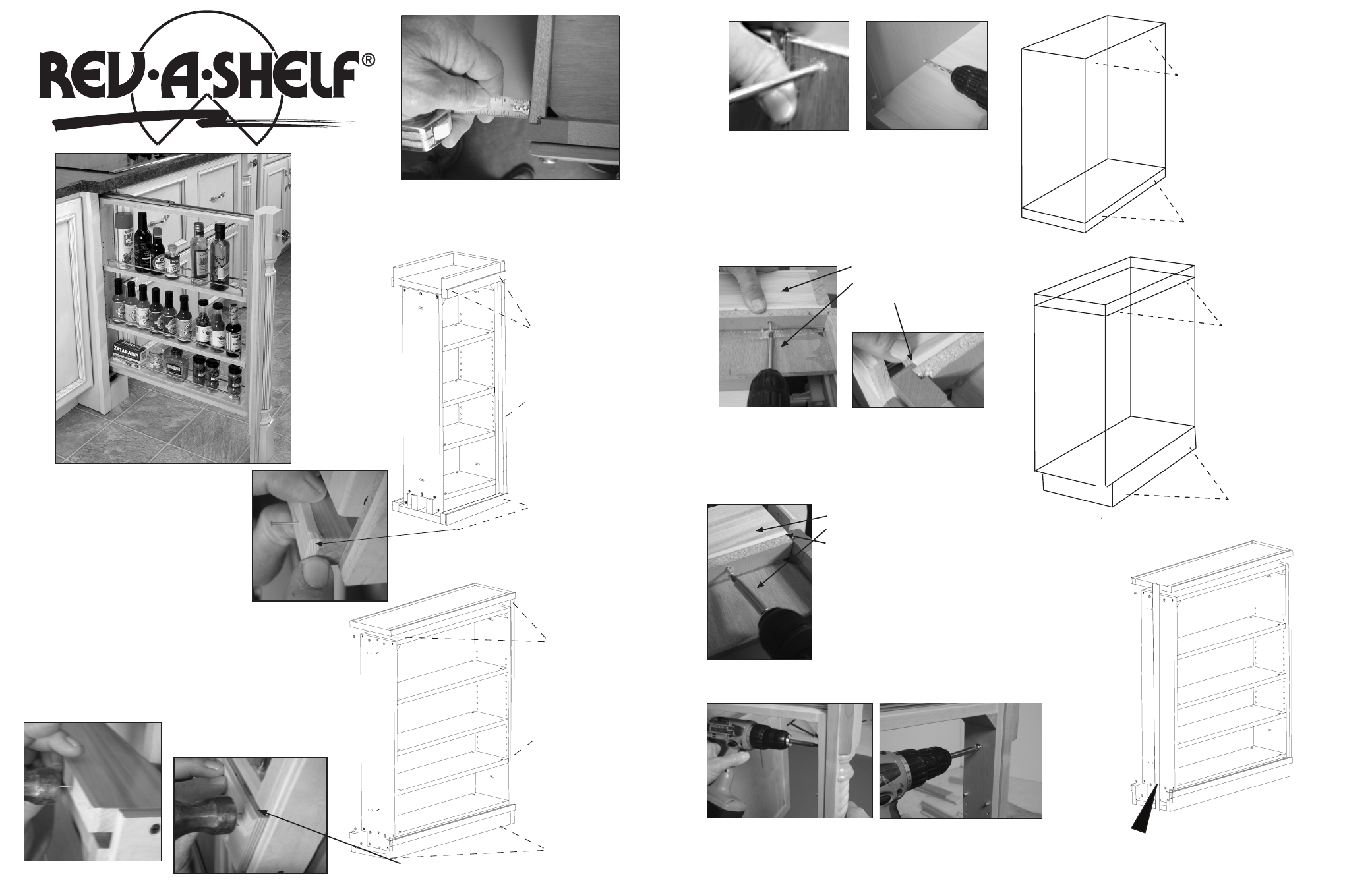

Step 3. (Base Cabinets). Pre-drill 3/16 inch holes 3/8
inch down from top of cabinet and also 27-3/4” down
from top of cabinet. (See Fig 4a-d). Repeat with other
adjacent cabinet.
Fig 5a Fig 5b
Step 4. Mount filler cabinet oull-out to adjacent cabinet 1.
See Fig. 5a-b
Fig 6
Step 5. Mount filler cabinet pull-out
to adjacent cabinet 2. See Fig. 7
Fig 8 Fig 9
Step 7. Attach face frame and onlays (not provided) See Fig. 8-9
Fig 7
Step 6. Remove front mounting strap.
See Fig 7.
French
Fig 1
Étape 1. Mesurer l’épaisseur et la longueur du rail tampon
de l’armoire à modifier. Voir la figure 1.
Fig 2
Étape 2. Attacher le rail tampon aux
éléments coulissants du module avec de
petits clous à finition ou à tête perdue.
Voir la figure 2. Remarque. Aligner les
rails tampon sur le rebord antérieur de
l’élément coulissant du module. Aligner le
rail tampon sur les sections supérieures de
la bride de montage inférieure de l’armoire
de base ou la section inférieure de la bride
de montage inférieure de l’armoire murale.
Voir fig. 3a-b.
Le rail tampon supérieur est
cloué au rebord inférieur de
la section du haut
Fig 3a
Armoire murale
Le rail tampon inférieur est
cloué au rebord de la section
du bas
Le rail tampon supérieur
est cloué au rebord
inférieur de la section
du haut
Fig 3b
Armoire de base
Le rail tampon inférieur est
cloué au rebord de la
section du bas
Filler Cabinet
Base Cabinet
Scribe Rail Meets Face Frame
From inside the adjacent
cabinet screw the 432
cabinet top.
Fig 5d Wall Cabinet
Screw 432 cabinet bottom
from below adjacent cabinet.
Screw 432 cabinet top
from above adjacent
cabinet.
Fig 5c Base Cabinet
From inside and
above the adjacent
cabinet floor screw
the 432 cabinet
bottom.
Filler Cabinet
Base Cabinet
Scribe Rail Meets Face Frame
