Rev-A-Shelf 5BBSC-WMDM24-W User Manual
20 min, Installation instructions

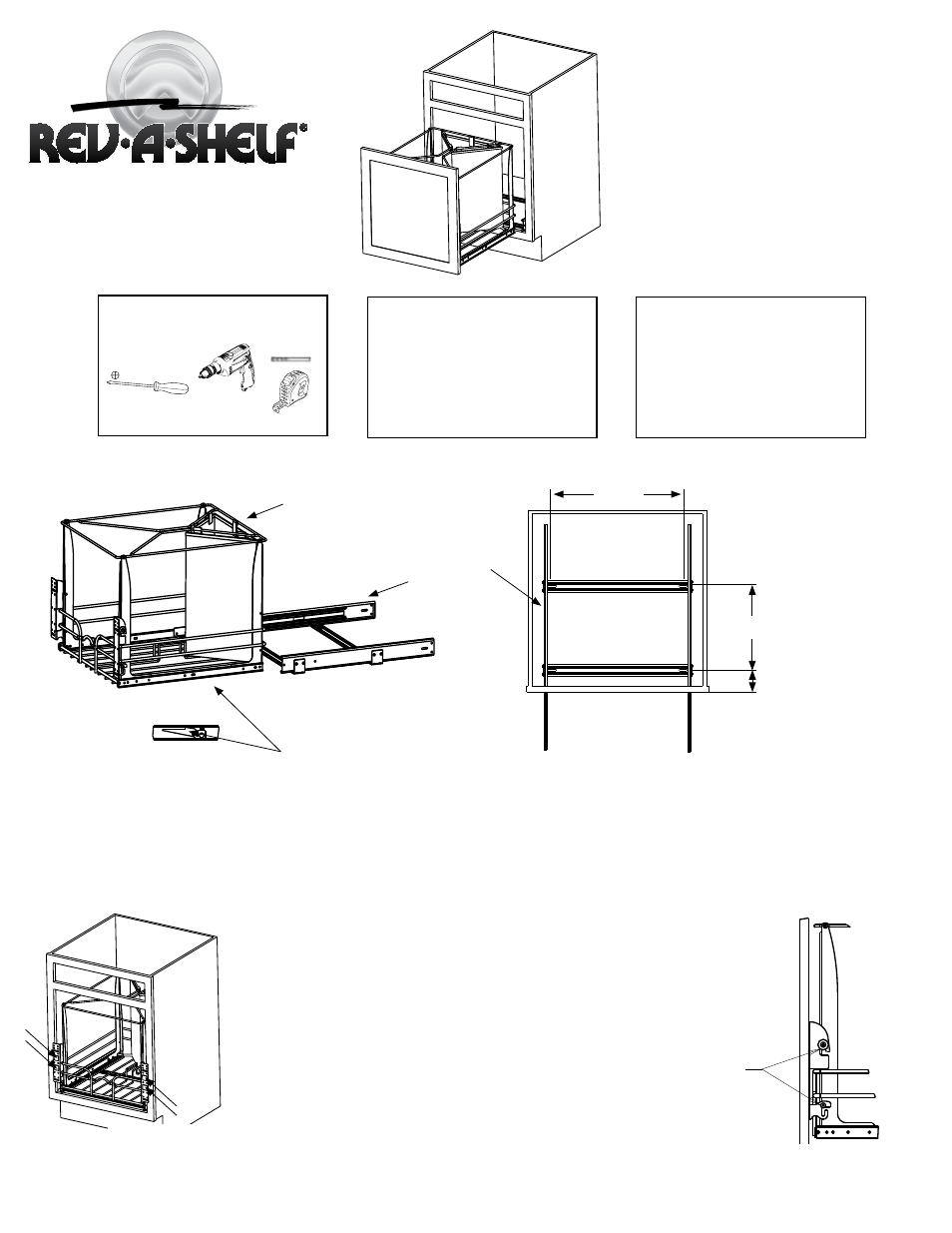

INSTALLATION INSTRUCTIONS
TOOLS REQUIRED:
ESTImaTED aSSEmbLy TImE:
20 mIn
CaRE anD maInTEnanCE:
Clean with a damp cloth and wipe parts dry.
1⁄8”
12400 Earl Jones Way • Louisville, KY 40299
800.626.1126
www.rev-a-shelf.com
STEP 1) DISENGAGE WIRE BASKET ASSEMBLY BY DEPRESSING THE
TRIGGER AND PULLING SLIDE AWAY FROM THE BASKET. (FIG. 1)
BASKET ASSEMBLY
BOTTOM CHASSIS
17-1⁄4”
11”
2-1⁄8”
MEASURED FROM BACK OF DOOR
STEP 4) MAKE SURE YOU HAVE CORRECTLY SELECTED THE POSITIONING OF DOOR BRACKET FLANGES SO THAT THE
MOUNTING HOLES WILL BE LOCATED IN A PORTION OF THE DOOR THICKER THAN 5⁄8”.
STEPS 5) USING THE DOUBLE SIDED TAPE PROVIDED, ALIGN THE DOOR WITH THE CABINET OPENING AND
TEMPORARILY ATTACH THE DOOR TO THE UNIT. PULL THE FRAME AND DOOR OUT AND INSTALL #6 x 1⁄2” SCREWS. (FIG. 3)
STEP 6) ADJUST DOOR (IF NECESSARY) USING THE PHILLIPS HEAD SCREWS ON THE SIDE OF THE DOOR
MOUNTING BRACKETS. (FIG. 4)
DOUBLE SIDED TAPE
STEP 2) PREDRILL HOLES TO DIMENSIONS SHOWN AND MOUNT THE BOTTOM CHASSIS WITH THE
4 #8 MOUNTING SCREWS INCLUDED. (FIG. 2)
STEP 3) REINSTALL BASKET ASSEMBLY "REVERSE STEP ONE"
I-5BBSC-WM-0513
FIG. 1
FIG. 2
FIG. 3
FIG. 4
