Rev-A-Shelf CVJD-Series - Manual (Page 2)

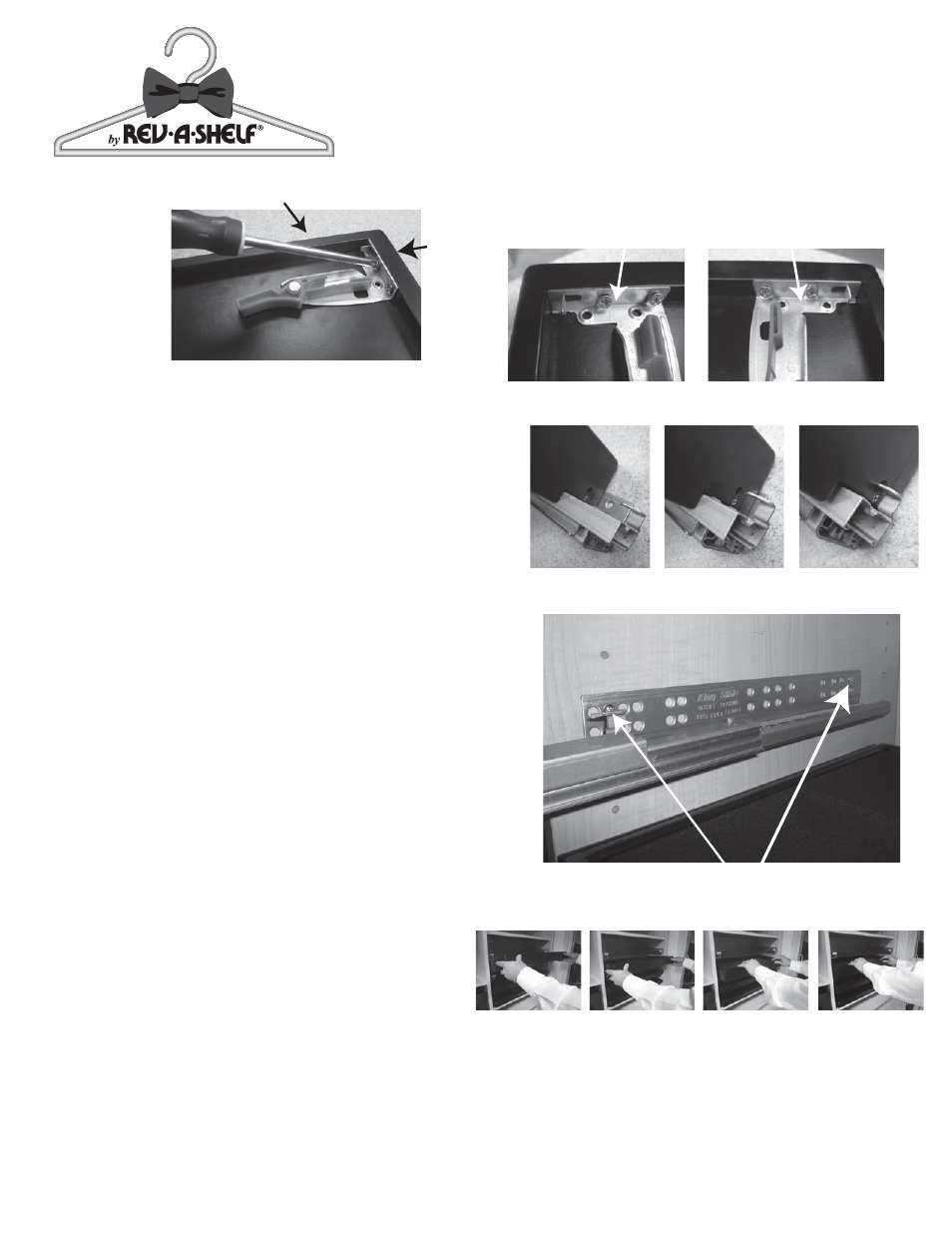

Etape 1. Attacher les leviers de déclenchement des coulisses sur le dessous du tiroir suivant
les indications de l’illustration 1. Faire attention à l’emplacement montré sur cette illustration.
Le levier de déclenchement L va sur le côté gauche du tiroir si vous regardez le tiroir depuis le
dessus de sa façade. Tout en installant les leviers de déclenchement, vous allez regarder le
fond donc le L ira sur la droite. Utiliser les vis #8 x ½” et attacher à l’avant du tiroir. Ne pas
installer ces vis sur le bas car elles pourraient traverser la paroi.
Paso 1: Coloque las palancas de liberación de los rieles a la parte inferior del lado del cajón
como se muestra en la figura 1. Ponga atención a la ubicación como se muestra en este
dibujo. La palanca de liberación marcada como L, va en el lado izquierdo del cajón si usted
está viéndolo por la parte superior frontal. Mientras se instala las palancas de liberación de
los rieles, usted debe estar viendo a la parte inferior para que la palanca L vaya en el lado
derecho. Utilice tornillos de #8 x ½" y sujete a la parte del frente del cajón. No instale estos
tornillos a la parte inferior o pasarán a través del cajón.
Etape 2: Vérifier l’ajustement des coulisses. L’ergot arrière doit s’encastrer dans le trou à
l’arrière du tiroir. L’avant de la coulisses doit s’encastrer dans les leviers de déclenchement qui
ont été attachés lors de l’étape 1. Quand vous êtes satisfait de l’ajustement, appuyez sur le
levier de déclenchement rouge et retirez les coulisses pour qu’elles puissent être attachées
aux panneaux de la garde-robe.
Paso 2. Pruebe el ajuste de los rieles. La parte trasera de la lengüeta debe colocarse dentro
del agujero que se encuentra en la parte posterior del cajón. El frente del riel necesita ser
colocado en la palanca de liberación, que se sujetó en el primer paso. Una vez que usted está
de acuerdo con la colocación, suelte la palanca de liberación de color rojo y remueva los rieles
para que puedan ser sujetados a los paneles del closet.
Etape 3. Les tiroirs à bijoux pour garde-robe Rev-A-Self sont conçus pour des ouvertures de
45.72cm (18”), 60.96cm (24”) ou 76.2cm (30”). Cette ouverture peut avoir jusqu’à 1.58 mm
(1/16”) de moins mais ne peut pas dépasser la largeur nominale.
Paso 3. El closet de cajón de alhajas de Rev-A-Shelf, está diseñado para colocarse en
aperturas de 18", 24" o 30". Esta apertura puede ser de hasta 1/16" menor, pero no puede
exceder la anchura nominal.
Etape 4. Choisir l’emplacement du tiroir à bijoux. La plupart des trous de garde-robe sont à
37mm du bord avant du panneau de la garde-robe. Dans ce cas, utiliser une vis
euro à travers le second trou de montage dans la coulisse suivant l’illustration 2.
Paso 4. Determine en qué ubicación debe ser instalado el cajón de alhajas. La
mayoría de los agujeros de los sistemas de closet son de 37mm de la orilla del
frente al panel del closet. En este caso, utilice un tornillo euro que vaya a través
del segundo agujero montado en el riel como se muestra en la figura 2.
Etape 5. Utiliser un niveau pour placer l’arrière de la coulisse et puis utiliser une
vis à tête plate #8 x ½” pour attacher l’arrière de la coulisse au panneau de la
garde-robe. Recommencer pour l’autre coulisse.
Paso 5. Utilice una palanca para colocar la parte posterior del riel y utilice luego
un tornillo de cabeza plana de #8 x ½" para sujetar la parte posterior del riel con el panel del closet. Repita lo mismo para el otro riel.
Etape 6. Quand les deux coulisses sont installées, incliner le tiroir à bijoux suivant les indications de l’illustration 3 pour que l’arrière du tiroir s’engage dans l’ergot arrière
de la coulisse. Ensuite, tourner vers le bas et pousser pour que les coulisses s’engagent dans les leviers de déclenchement.
Paso 6. Con los dos rieles instalados, incline el cajón de alhajas como se muestra en la figura 3 para que la parte posterior del cajón enganche con la lengüeta posterior
del riel. Luego, gire hacia abajo y empuje hacia adentro para que el riel enganche las palancas de liberación.
Etape 7. Effectuer plusieurs cycles avec le tiroir pour vérifier que l’installation est faite correctement.
Paso 7. Para asegurar la instalación correcta, gire varias veces el cajón.
Instructions d’Installation pour le Tiroir à Bijoux
pour Garde-Robe avec Fermeture en Douceur
Montura por debajo del cajón de alhajas
Closet de cierre suave para el cajón de alhajas
Instrucciones de Instalación
l’illustration 3 figura 3
Doit être de niveau
Debe estar a nivel
l’illustration 1 figura 1
Avant
Frente
Gauche Izquierdo
“L” “R”
l’illustration 2 figura 2
l’illustration 4 figura 4
