Precauciones:
o Este producto ha sido diseñado para funcionar con una batería de 12 voltios con masa negativa,
o Para prevenir daños a la unidad asegúrese de seguir el diagrama de conexiones de esta página,
o Quite aproximadamente V
4
" (5 mm) de la extremidad del revestimiento de los conductores antes de hacer las conex­
iones.
o No inserte el conector de alimentación en el aparato hasta que haya terminado el tendido eléctrico.
o Asegúrese de aislar cualquier cable expuesto a un posible cortacircuito del chasis del automóvil. Sujete todos los ca­
bles y mantenga los terminales de los cables libres de roces con cualquier parte metálica,
o Recuerde si su automóvil tiene una computadora de conducción o una computadora de navegación, los datos de su
memoria pueden quedar borrados cuando se desconectan los terminales de la batería.
Accesorios suministrados
r Item Cantidad
©
Conector de alimentación 1

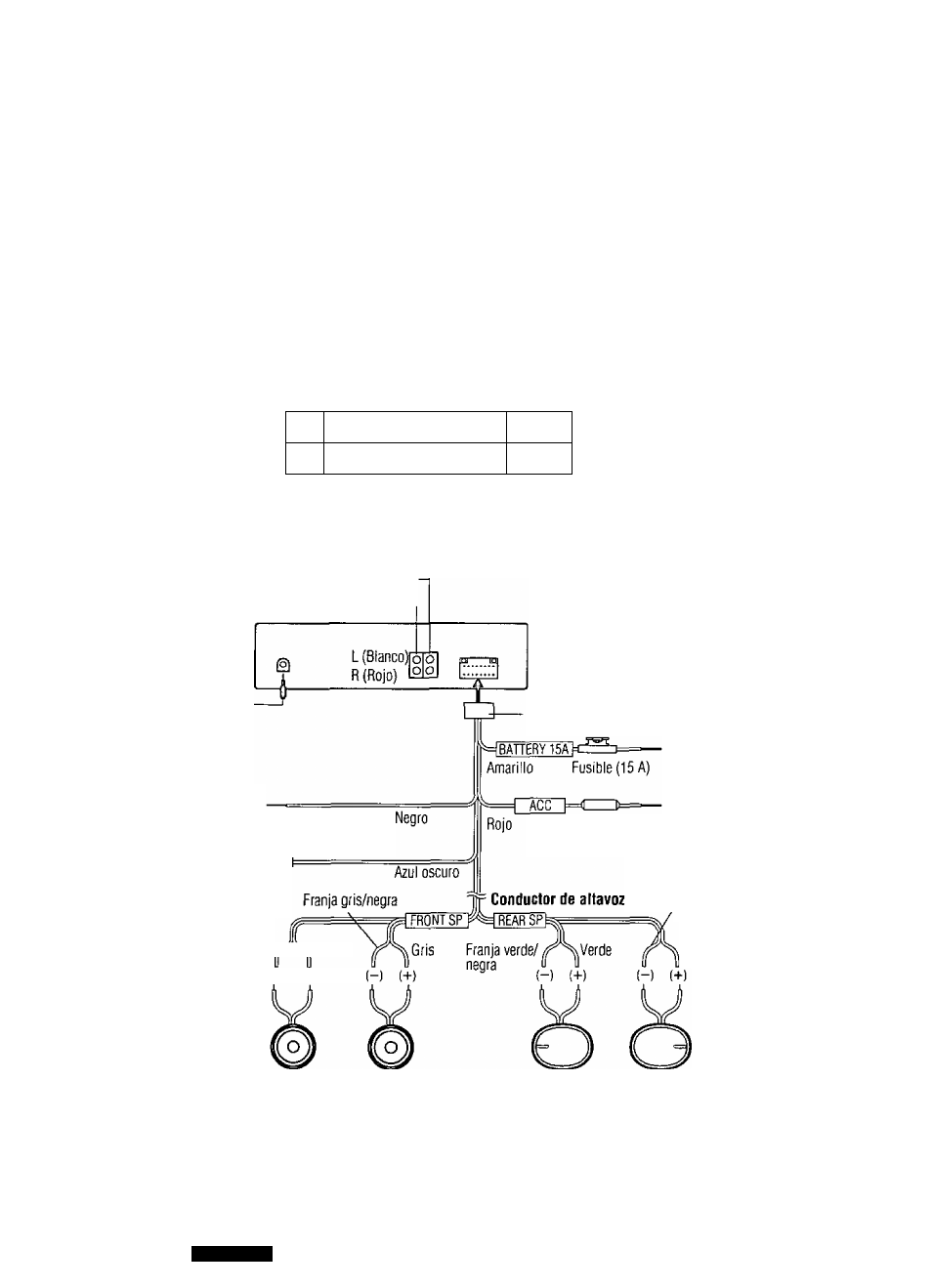

□ Diagrama del cableado
Conector de salida del preampliíicador (Frontal) —
Conector de salida del preamplificador (Trasero) —
Antena
Conductor de masa
A una parte metálica, desnuda
y limpia del chasis del automóvil.
Control de relé de c
antena motorizada
Mueve la antena hacia
arriba y hacia abajo.
Franja blanca/negra Blanco
(-) {+)
® Conector de alimentación
Conductor de batería
Ala batería del automóvil,
continua +12VCC
Conductor de alimentación
Resistor
(1
kD) A la alimentación de ACC,
+12VCC
Franja violeta/negra
Violeta
Altavoz izquierdo Altavoz derecho
(Frontal) (Frontal)
Altavoz izquierdo Altavoz derecho
(Trasero) (Trasero)
