tâiSOiÔlfl (continuación)
Masa
Conecte el conductor de masa negro del conector de ali
mentación al chasis metálico del vehículo.
Altavoces
Conecte los cables de los altavoces. Consulte el diagrama
de cableado (*» página 64) para conocer las conexiones
apropiadas. Siga el diagrama cuidadosamente para evitar
estropear los altavoces y la unidad estéreo.
Los altavoces utilizados deberán ser capaces de conducir
más de 45 vatios de potencia. Si utiliza un amplificador
de audio opcional, los altavoces deberán ser capaces de
conducir la potencia de salida máxima del amplificador.
Los altavoces con valores de entrada inferiores podrán
estropearse. La impedancia de los altavoces deberá ser
de 4-8 ohmios, que típicamente estará marcada en la
mayoría de los altavoces. Los altavoces con impedancia
inferior o superior afectarán a la salida y podrán causar
daños en los altavoces y en la unidad estéreo.
Antena automática
Conecte el conductor de la antena automática del
vehículo al conductor azul oscuro de control del relé de la
antena automática.
Batería
Conecte el conductor de batería amarillo al cable de radío
correcto o al puerto de fusible de la batería ubicado en el
bloque de fusibles.
Antena
Conecte la antena enchufando el conductor de antena al
receptáculo de la antena.
Equipo
Conecte cualquier equipo opcional, tal como un amplifi
cador, según las instrucciones suministradas con el
equipo. Mantenga una separación de unos 12 pulgadas
{30 cm) entre los cables de los altavoces y el amplifi
cador, y entre la antena y el cable de extensión de la an
tena.
Lea
las
Instrucciones
de
funcionamiento
e
instalación de cualquier equipo que conecte a esta
unidad.
Alimentación
Conecte el conductor de alimentación rojo al cable de
radio correcto del vehículo o al puerto de fusible apropia
do en el bloque de fusibles.
Si la unidad estéreo funciona correctamente con todas
estas conexiones hechas, desconecte los cables y realice
la instalación final.
□ Instalación final
Conexiones de los conductores
Conecte todos los cables asegurándose de que cada
conexión esté aislada y segura. Una todos los cables flo
jos y apriételos con cinta para que no se caigan poste
riormente. Inserte ahora la unidad estéreo en el collar de
montaje.
Enhorabuena! Después de hacer unas pocas comproba
ciones finales, usted estará listo para disfrutar de su
nuevo sistema estéreo para automóvil.
□ Comprobaciones finales
1. Asegúrese de que todos los cables estén conectados
y aislados correctamente.
2. Asegúrese de que la unidad estéreo esté firmemente
sujetada en el collar de montaje.
3. Conecte el encendido para comprobar que la unidad
funcione correctamente.
Si tiene dificultades, consulte a su Instalador profesional
autorizado más cercano para solicitarle ayuda.
□ Preparación
o Le recomendamos encarecidamente que se ponga
guantes ai realizar el trabajo de instalación para no
lesionarse.
• Cuando doble las lengüetas de montaje del collar de
montaje con un destornillador, tenga cuidado de no
lesionarse las manos ni los dedos.

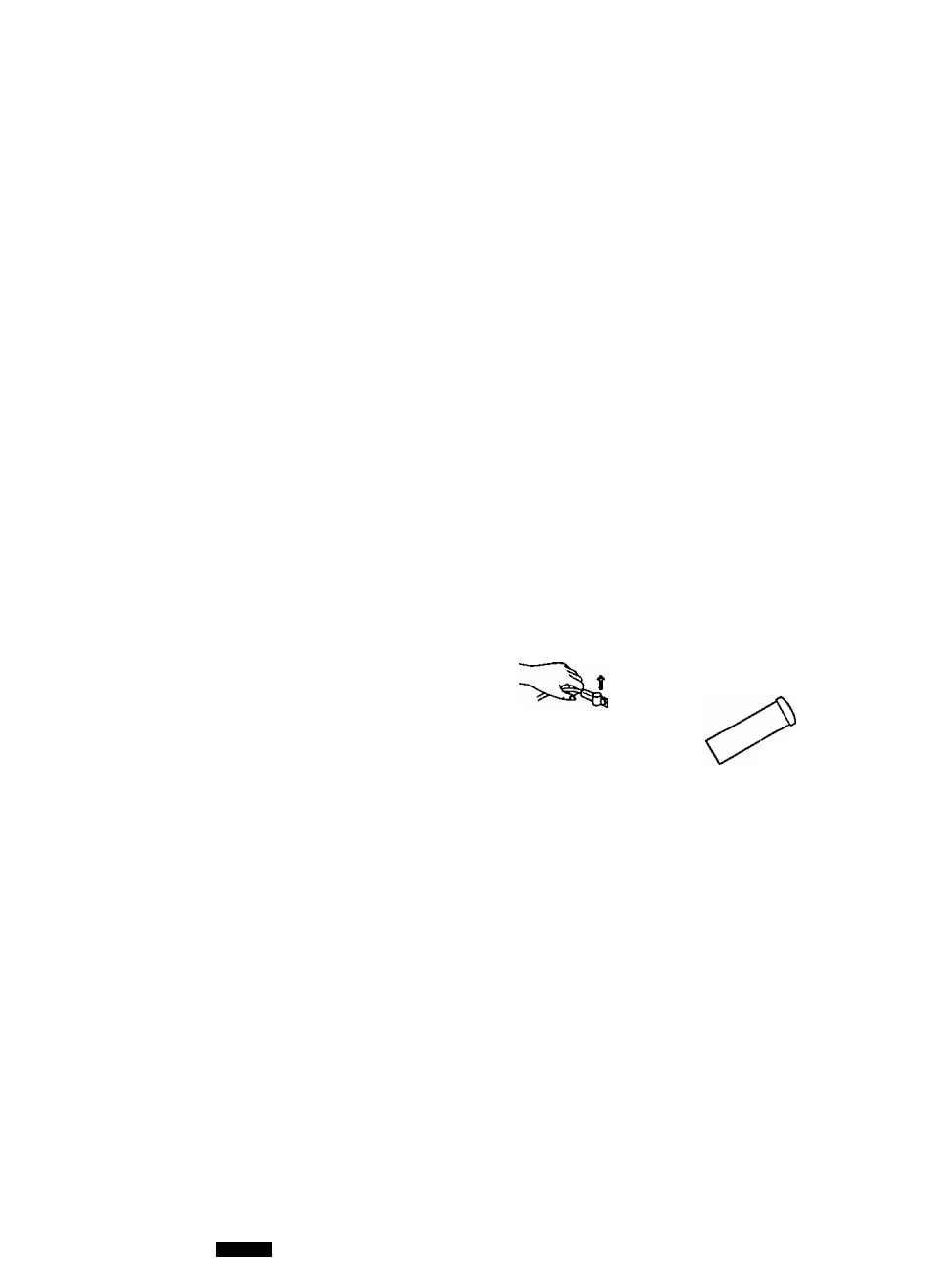

o Desconecte el cable del terminal de batería negativo 0
(consulte la precaución de más abajo),
• El aparato deberá instalarse en una posición horizontal
con el extremo delantero formando un ángulo adecua
do, pero con no más de 30”.
\
30"
o menos
Precaución;
• No desconecte los terminales de la batería de un
automóvil con computadora de viajes o de nave
gación porque todos los ajustes del usuario alma
cenados en la memoria se perderán. Cuando instale
el aparato tenga cuidado de impedir los cortocir
cuitos.
Instalación en el tablero de instrumentos
Apertura de instalación
23/32"
,(53 mm)
60
DE20ilU
-
75
/
32
" —
(182 mm)
Este aparato puede instalarse en cualquier tablero de in
strumentos que tenga una apertura como la mostrada. El
tablero de instrumentos deberá tener un grosor de entre
Vis" (4,75 mm) y V
3
¿" (5,56 mm) para poder aguantar el
aparato.
