Branchements électriques
Précautions:
• Cet appareil ne peut fonctionner que sur une batterie de 12 V c.c. avec négatif à la masse.
® Toujours suivre le schéma de connexion ci-dessous pour éviter d’endommager l’appareil.
« Avant de raccorder un câble, dénuder son extrémité d’environ 5 mm
{'/4
po).
• Ne insérez pas le connecteur d'alimentation dans l’unité avant que l’installation électrique ne soit acheveé.
• Toujours isolez les câbles exposés afin d’eviter un court-circuit possible avec le châssis de la voitre. Rassemblez tous
les câbles et vérifier que les bornes de câbles ne touchent à aucune pièce métallique.
• N’oubliez pas que si votre voiture est équipée d’un ordinateur de bord ou d’un ordinateur de radionavigation, tes
données sauvegardées en mémoire risquent d’être effacées lorsque les bornes de batterie seront débranchées.
Matériel fourni
N“ Description Qté
Connecteur d’alimentation 1
□ Schéma de câblage
Connecteur de sortie préampli (Avant) ■
Connecteur de sortie préampli (Arrière)-
Antenne
©
L (Blanc)
R (Rouge)
Fil de mise à la terre
—1
=:
À connecter à une partie métallique de la voiture. Noir
Relais de contrôle du C
moteur de l’antenne
Élève et abaisse l'antenne.
Jj
Bleu foncé
Gris rayé noir

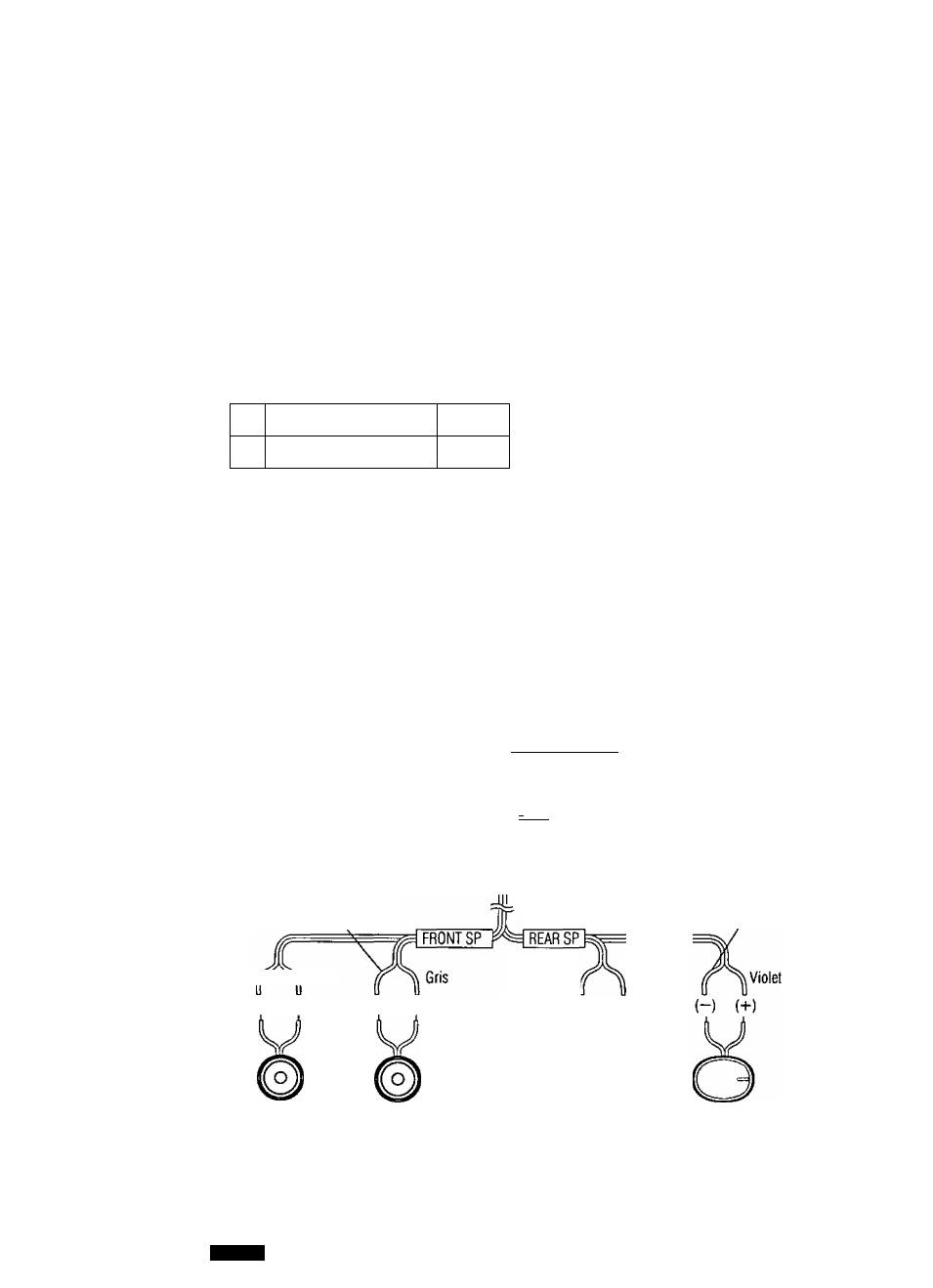

d) Connecteur d’alimentation
^HBAnERY15Â>tj^
Jaune Fusible (15 A)
- I ÂCC
Rouge Résistance (1 kfì)
Fil de batterie
Raccordez à la batterie
du véhicule; 12 Vc. c.
Fil d’alimentation
Raccordez à
l'alimentation
ACC,12Vc. c.
Blanc rayé n o i r B l a n c
( - ) ( + )
Câble de baut-parleur Violet rayé noir
{-) (+)
Vert rayé noir, Vert
(-) (+)
Haut-parleur
gauche (avant)
Haut-parleur
droit (avant)
O
Haut-parleur
gauche (arrière)
Haut-parleur
droit (arrière)
