Précautions (Connecteur ISO)______________
® Le câblage pour le cordon d’alimentation prévu en accessoire se conforme à l’alignement des
connecteurs standard ISO.
® Pour certains types de véhicules, une partie de câblage peut différer de l’alignement standard
ISO comme l’indique le Tableau 1, même si les connecteurs ISO sont adoptés.
Tableau 1
broche sur la ^’9^
A4 A7
Véhicule pour l’alignemeiit
standard ISO
Batterie (alimentation perma­
nente en 12 V)
“IGN” ou “ACC” (alimentation
en 12 V sélectionnée)
Exemple de véhicule A
“IGN” ou “ACC” (alimentation
en 12 V sélectionnée)
Batterie (alimentation perma­
nente en 12 V)
Exemple de véhicule B Absence de connexion
Batterie (alimentation perma­
nente en 12 V)
® Vérifier les données pour s’assurer que l’alignement de connecteur ISO du côté véhicule est
identique à celui standard ISO (Tableau 1, Fig. 1).

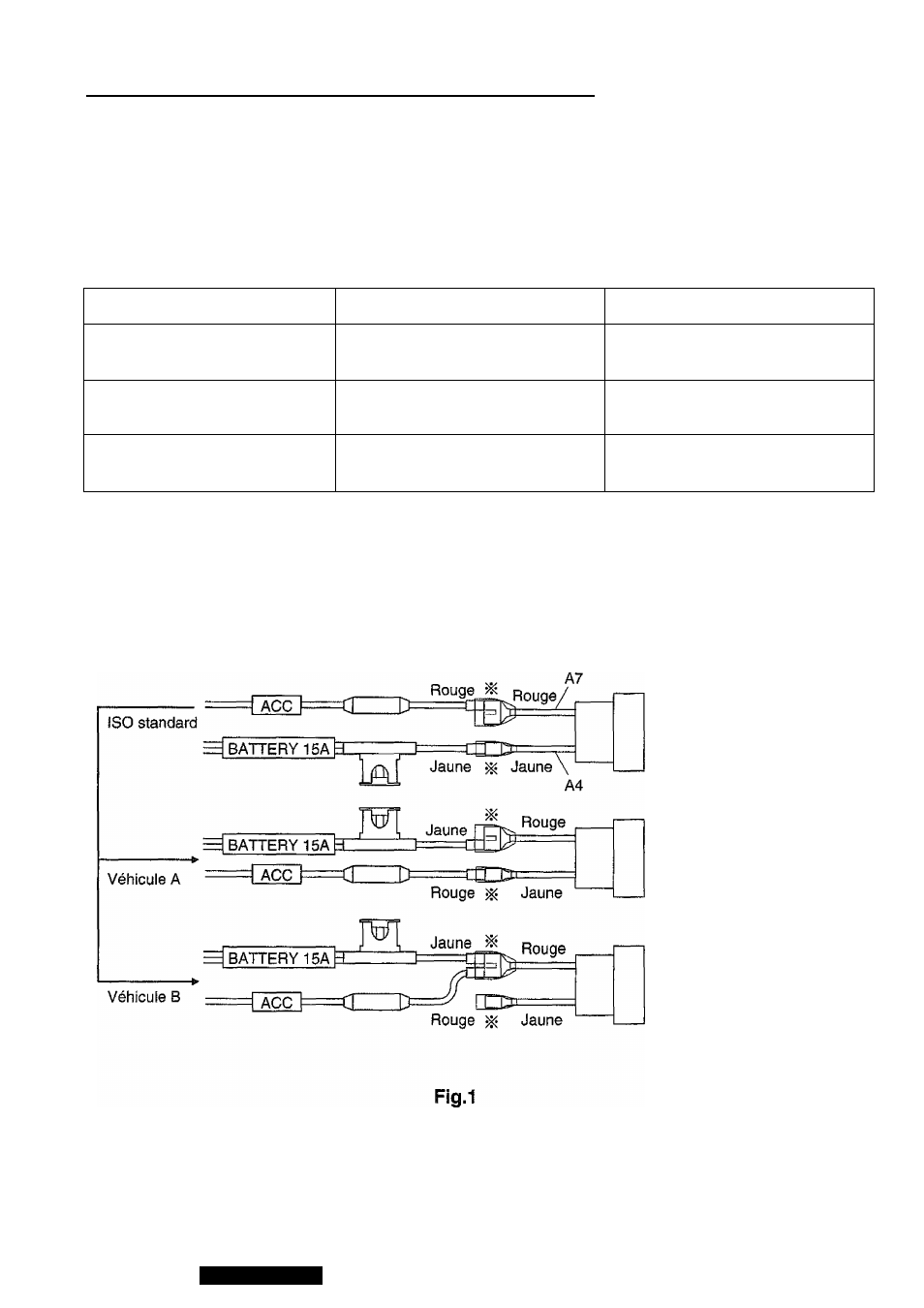

® En cas d’alignement pour le véhicule A ou B, changer les connexions des conducteurs
rouges/jaunes au bloc connecteur de transfert (-X*) comme le montre la Fig. 1.
T—
A7 : Sélecteur ACC/IGN
--------------------------------
+12V
A4 : Batterie +12 V
A7 ; Batterie +12 V
A4 : Sélecteur ACC/IGN
--------------------------------
+12V
A7 : Batterie +12 V
A4 : Non connecté
«Après les opérations, les parties marquées par un astérisque (^) doivent être isolées sans
faute en utilisant des rubans isolants ou des matériaux similaires.
