Guía de instalación
(continuación)

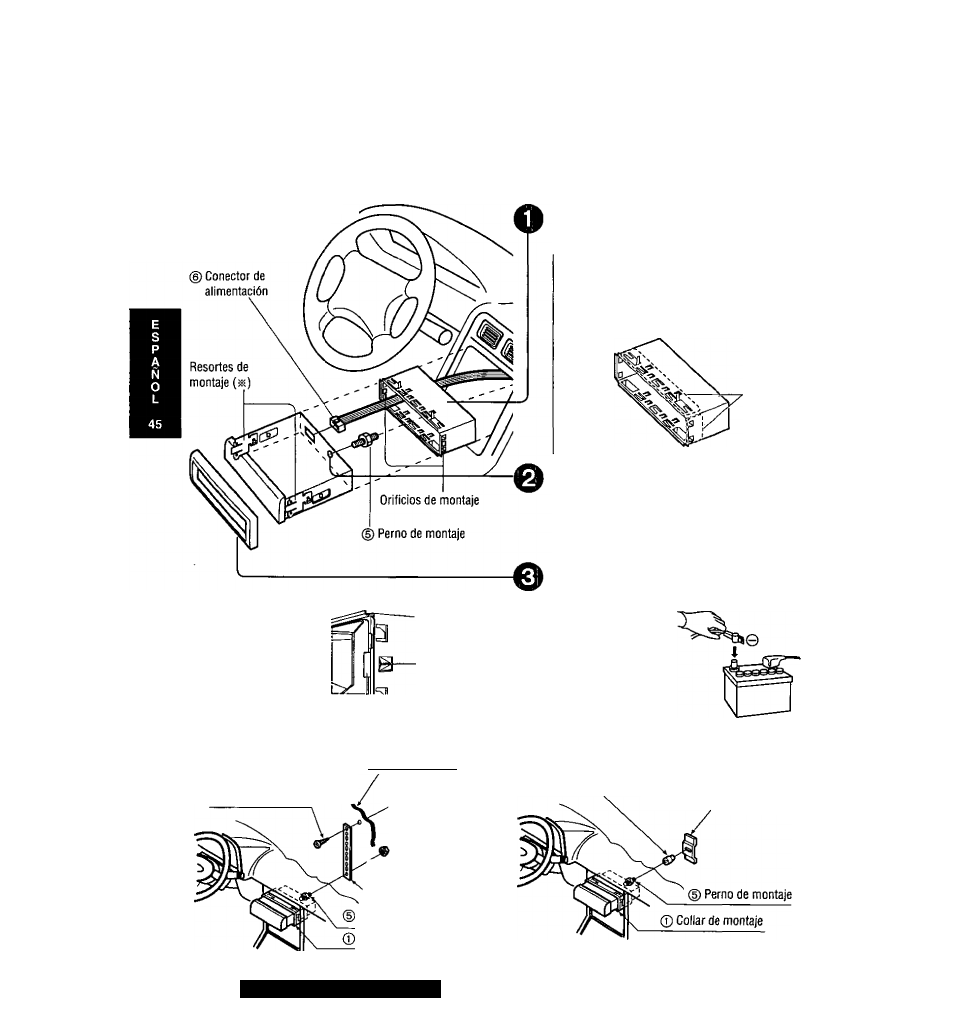

Procedimientos de instalación
Primero efectúe las conexiones eléctricas, y luego
compruebe que están bien hechas (página 170).
Quite provisionalmente el
collar de montaje ® y la placa
de adorno® de la unidad
principal, Instalados en el
momento del envío.
El collar de montaje incluido ® ha sido diseñado
específicamente para esta unidad. No I
d utilice para
montar ningún otro modelo.
Inserte el collar de montaje 0 en el tablero de
instrumentos, y doble las lengüetas de montaje
hacia afuera con un destornillador.
Las lengüetas que se deben doblar varían
según el vehículo. Para instalar firmemente
la unidad, doble completamente un cierto
número de lengüetas de manera que no se
produzcan traqueteos.
Ejemplo:
Lengüetas
Encaje firmemente los
resortes de montaje (^)
en los orificios del collar
de montaje ®.
Orificio de
montaje
Resortes de montaje (^ í )
O
Fije la parte posterior de la unidad.
Tras apretar el perno de montaje (§) y el conector
de alimentación (g), fije la parte posterior de
la unidad a la carrocería del vehículo mediante
cualquiera de los dos métodos (a) o (fa)
indicados a continuación.
Inserte la placa de adorno ®.
Después de la
instalación, reconecte
el terminal negativo®
de la batería.
(a) Utilización de la correa de sujeción
posterior (3) Mampara cortafuegos del vehículo
©Tornillo autorroscante 3 mm0
©Tuerca
hexagonal
Correa de sujeción
posterior
Perno de montaje
Collar de montaje
(b) Utilización de la almohadilla de
goma (opcional) soporte posterior
Almohadilla de goma (opcional) (suministrado con el
vehículo)
