5
ATENCIÓN: LEA Y ENTIENDA TODAS LAS INSTRUCCIONES
Y ADVERTENCIAS ANTES DE ARMAR, INSTALAR O UTILIZAR ESTE PRODUCTO.
WWW.WEATHERGUARD.COM
VAN STORAGE SOLUTIONS
FOR THE WAY YOU WORK ™
MANUAL DE INSTALACIÓN
BASE DE LOS HUECOS DE LAS RUEDAS
Modelo 9444-3-01
N° de pieza 24-0317 REV. B ECN 5315 05/13
*24-0317*
HERRAMIENTAS NECESARIAS
• Llave de tuercas de boca abierta
o cerrada de 7/16
• Destornillador Phillips
TIEMPO DE INSTALACIÓN
Tiempo aproximado de instalación:
20 minutos por unidad según la experiencia
en la instalación de equipos para vans.
JUEGO DE PERNOS
DESCRIPCIÓN Cant.
Correas de montaje 2
Ángulos de la correa de montaje 2
Arandelas de presión de 1/4 pulg. 3
Perno de cabeza hexagonal
de 1/4-14 x 3/4 pulg.
2
Tuercas de bloqueo de nylon de 1/4-20 6
Arandelas planas de 1/4 pulg. 10
Separadores de montaje para piso 2
Sujetadores ciegos 3
Pernos de cabeza hexagonal
de 1/4-20 x 5/8 pulg.
4
Herramienta para instalar los sujetado-
res ciegos
1
Perno de cabeza hexagonal de
1/4-20 x 1-1/4 pulg.
2
Pernos negros de cabeza hexagonal
de 1/4-20 x 2-1/4 pulg.
1

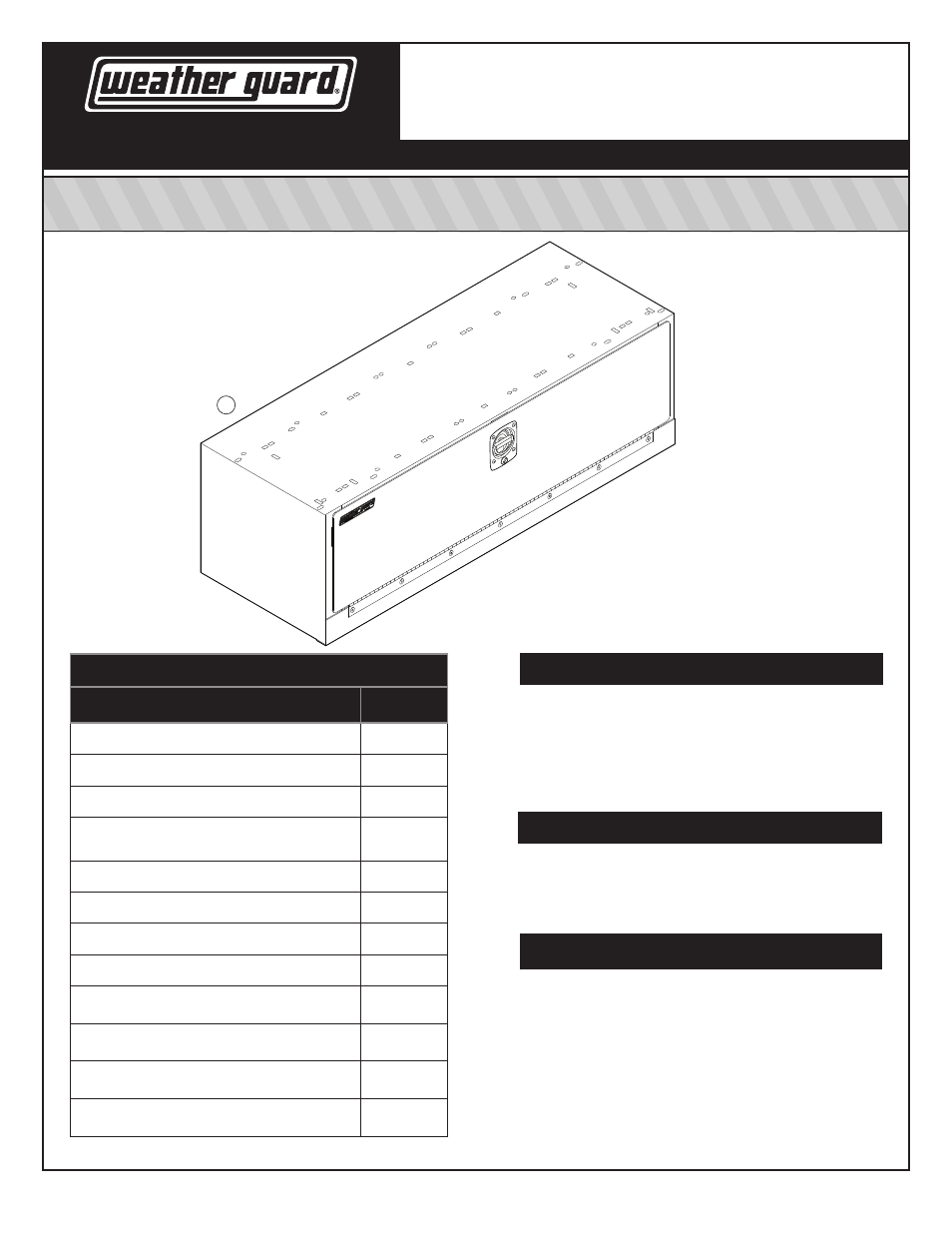

Artículo Cant. Descripción
A
1 Ensamble de gabinete
con puerta
1 Llave
1 Juego de pernos N° 32-8131
PIEZAS
A
