4
MANUAL DE INSTALACIÓN
Gabinetes Rapid Mount™
ATENCIÓN: LEA Y ENTIENDA TODAS LAS INSTRUCCIONES
Y ADVERTENCIAS ANTES DE ARMAR, INSTALAR O UTILIZAR ESTE PRODUCTO.
WWW.WEATHERGUARD.COM
VAN STORAGE SOLUTIONS
FOR THE WAY YOU WORK TM
*24-0298* N° de pieza 24-0298 REV. C ECN 5305 04/13
• el ajuste de los accesorios montados en el piso y de las unidades de estantes en la van
antes de realizar en el piso o la pared de la van.
• Utilice las guías de colocación en el catálogo como guía para garantizar que encajen bien en su van.
• Se necesitan como mínimo dos pernos de montaje en el piso para garantizar el funcionamiento
adecuado de su producto durante su vida útil.
• Si apila las unidades, se requiere el juego de correas de montaje accesorio modelo 8940
(no incluido) para sujetar la unidad superior a la pared lateral de la van.
HERRAMIENTAS NECESARIAS
• Llave de boca abierta o cerrada de 7/16"
• Destornillador y dado de 7/16"
• Llave de boca abierta o cerrada de 9/16"
• Taladro con broca de 5/16”
• Cuchilla multiusos o serrucho para agujeros
de 1-1/4" de diám.
PLANEE SU VAN (CONSEJOS PARA REALIZAR UNA INSTALACIÓN MÁS RÁPIDA)
Tenga cuidado: use siempre
gafas de protección para evitar
el ingreso de objetos extraños en
los ojos cuando instale productos
WEATHEr GUAr D ® para vans.
PRECAUCIÓN

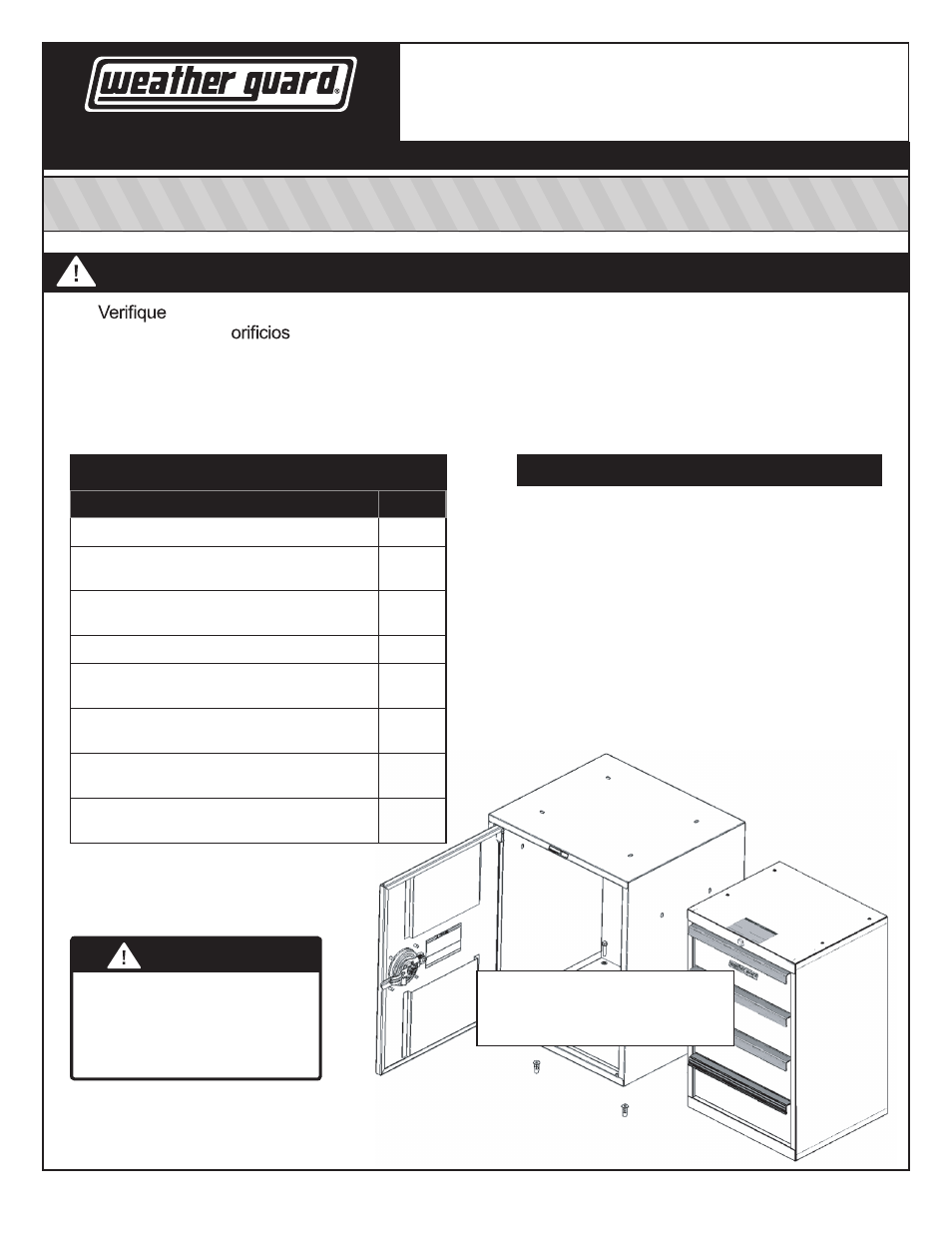

Representación
de gabinetes montados
en el piso
JUEGO DE PERNOS
DESCRIPCIÓN CANT.
Arandela plana de 1/4" 4
Perno con cabeza de arandela hexagonal
de 1/4-20 x 1-1/4"
4
Tuerca de bloqueo con inserción de nylon
de 1/4-20
4
4
Herramienta para instalar los
sujetadores ciegos
1
Perno negro óxido de cabeza hexagonal
de 1/4-20 x 2-1/4"
1
Perno con cabeza de arandela hexagonal
de 1/4-20 x 3/4"
6
Arandela de presión de 1/4" con
dientes externos
4
Remache sujetadores ciegos de 1/4-20
