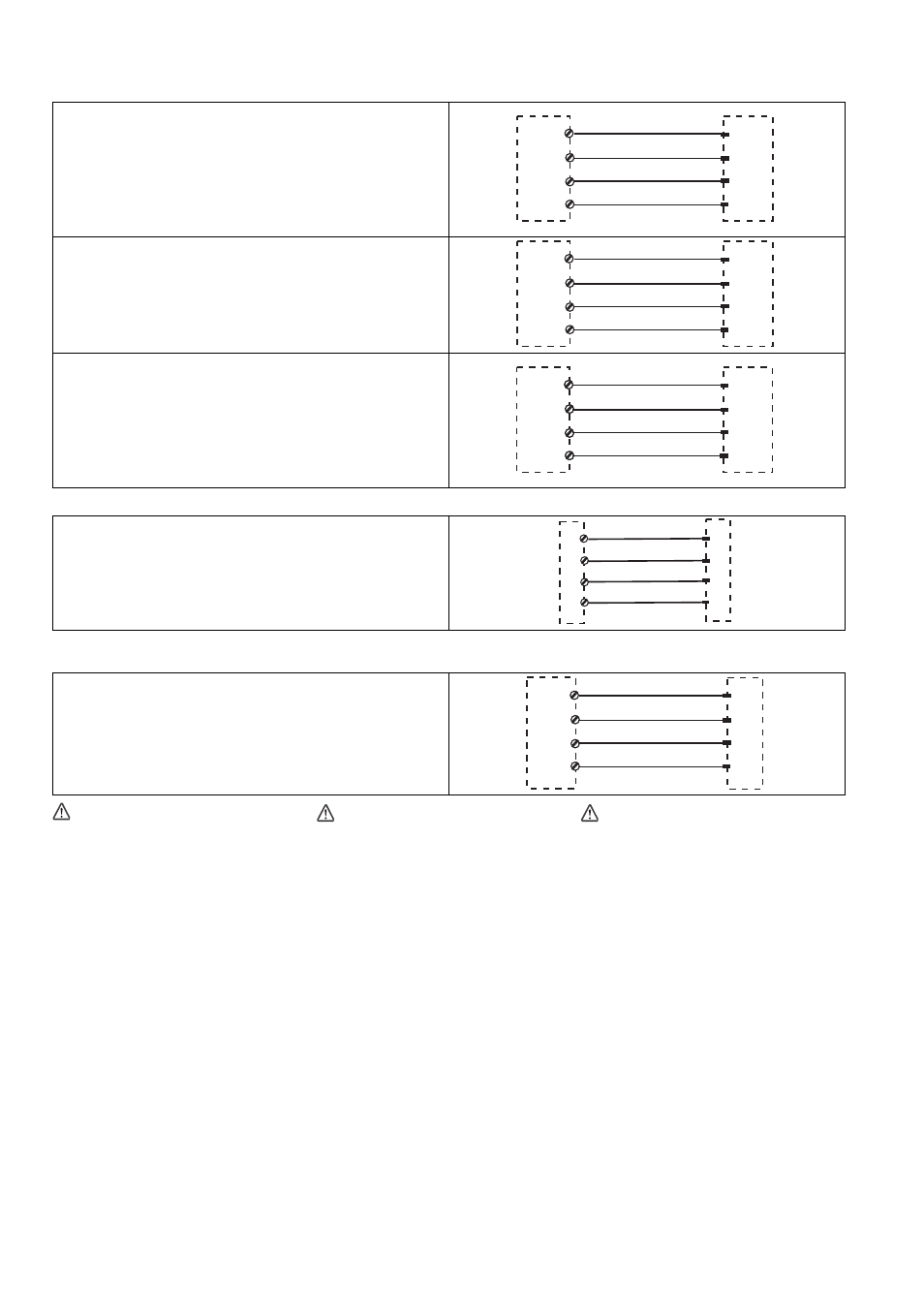

Anschluss an Auswertegeräte Connection to evaluation devices Raccordement aux unités de contrôle
`
Anschluss an PNOZ X, PNOZsigma,
PNOZelog
`
Connection to PNOZ X, PNOZpower,
PNOZsigma, PNOZelog
`
Raccordement au PNOZ X, PNOZpower,
PNOZsigma, PNOZelog
`
Anschluss an PNOZmulti
`
Connection to PNOZmulti
`
Raccordement au PNOZmulti
`
Anschluss an PSS mit oder ohne
SafetyBUS p
`
Connection to PSS with or without
SafetyBUS p
`
Raccordement au PSS avec ou sans
SafetyBUS p
928691211 ACHTUNG!
Die Sicherheitsschalter dürfen an einer PSS
nur mit dem Standardfunktionsbaustein
SB064 oder SB066 betrieben werden. CAUTION!
The safety switches may only be operated
on a PSS in conjunction with standard
function block SB064 or SB066. ATTENTION !
Les capteurs de sécurité ne doivent être
utilisés sur un PSS qu'avec le bloc de fonc-
tion standard SB064 ou SB066.
PNOZ e1p
PNOZ e1.1p
PNOZ e1vp
PNOZ e6.1p
PNOZ e6vp
PNOZ s3
PNOZ s4
PNOZ s5
PNOZ X2C
PNOZ X2
PNOZ X2.7P
PNOZ X2.8P
PNOZ X2.9P
S21
S22
S11
S12
blau/blue/bleu
weiß/white/blanc
braun/brown/marron
schwarz/black/noir
1
2
3
4
PNOZ e5.11p
A1
S42
A1
S32
blau/blue/bleu
weiß/white/blanc
braun/brown/marron
schwarz/black/noir
1
2
3
4
PNOZ X3.1
PNOZ X3P
PNOZ X3
PNOZ X3.10P
PNOZ XV2
PNOZ XV2P
PNOZ XV3
PNOZ XV3P
S21
S22
S31
S32
blau/blue/bleu
weiß/white/blanc
braun/brown/marron
schwarz/black/noir
1
2
3
4
S21
S22
S31
S32
blau/blue/bleu
weiß/white/blanc
braun/brown/marron
schwarz/black/noir
1
2
3
4
Schutztür/safety gate/protecteur mobile
Schaltertyp 3/switchtype 3/type du capteure 3
I0, I1: Eingänge/inputs/entrées
T0, T1: Taktausgänge/test pulse outputs/sorties
impulsionelles
T0
T1
I0
I1
1
2
3
4
blau/blue/bleu
weiß/white/blanc
braun/brown/marron
schwarz/black/noir
Schutztür/safety gate/protecteur mobile
Schaltertyp 3/switchtype 3/type du capteure 3
I0, I1: Eingänge/inputs/entrées
O16, O17: Taktausgänge/test pulse outputs/sorties
impulsionelles
blau/blue/bleu
weiß/white/blanc
braun/brown/marron
schwarz/black/noir
O16
O17
I0
I1
1
2
3
4
