Dell PowerEdge 2600 User Manual
Page 63
Attention! The text in this document has been recognized automatically. To view the original document, you can use the "Original mode".

3
Ziehen Sie den Montagehalterungsflanseh auf der Gestellsehrank-Rüekseite naeh
hinten, bis seine Montagelöeher mit den reehteekigen Löehern auf der hinteren
vertikalen Sehiene übereinstimmen.
3
Befestigen Sie die Gleitsehiene dureh je eine 10-32 x 0,5 Zoll (1,27 em) Kreuzsehlitz-
Bundsehraube im oberen und dritten Loeh des Montageflansehs an der hinteren
vertikalen Sehiene.
5
Wiederholen Sie Sehritt 1 bis B für die Gleitsehienen auf der anderen Seite des Raeks.
6
Aehten Sie darauf, dass die Gleitsehienen auf jeder Raek-Seite jeweils in der gleiehen
Höhe der vertikalen Sehienen befestigt werden.

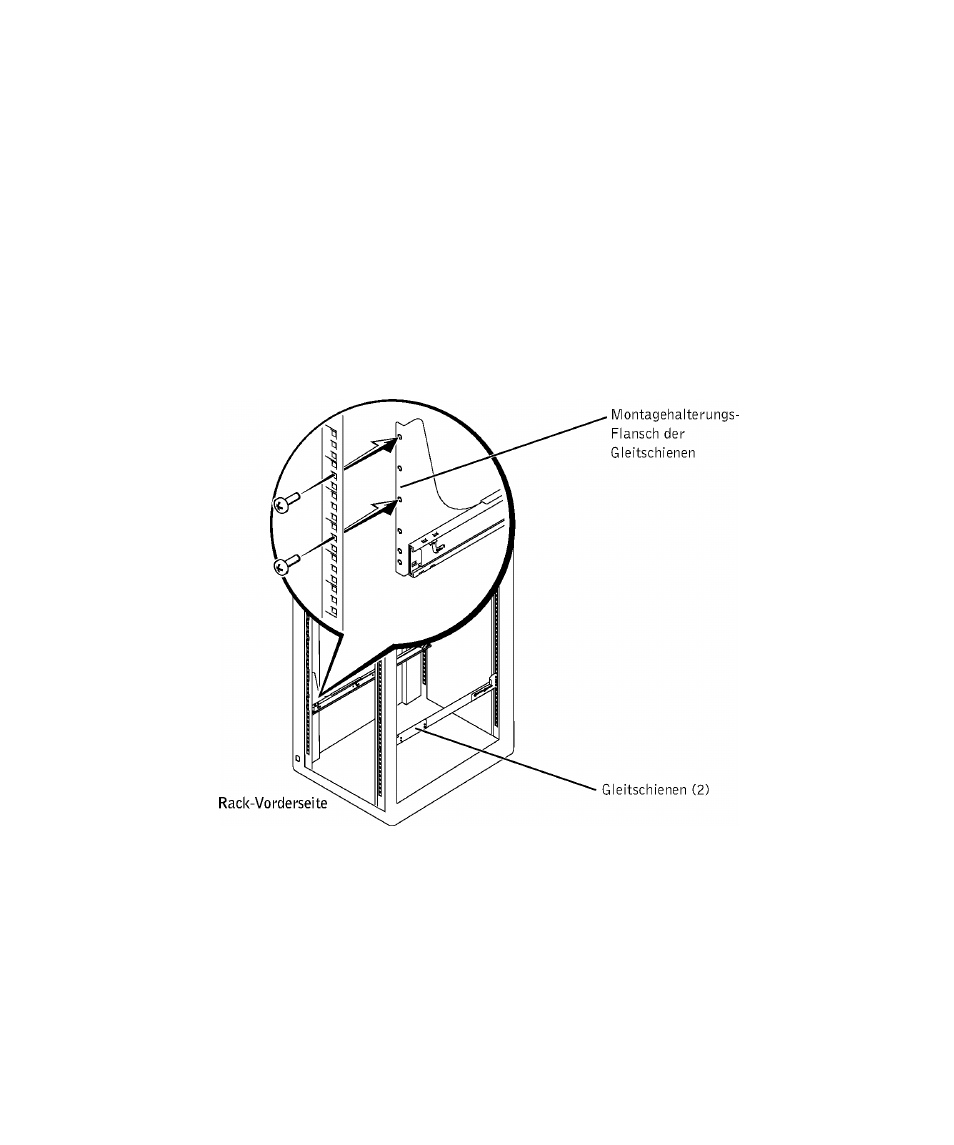

Abbildung 3-6. Installation der VersaRails-Schienensätze
R a c k - I n s t a l l a t i o n s a n l e i t u n g
|
3-11
