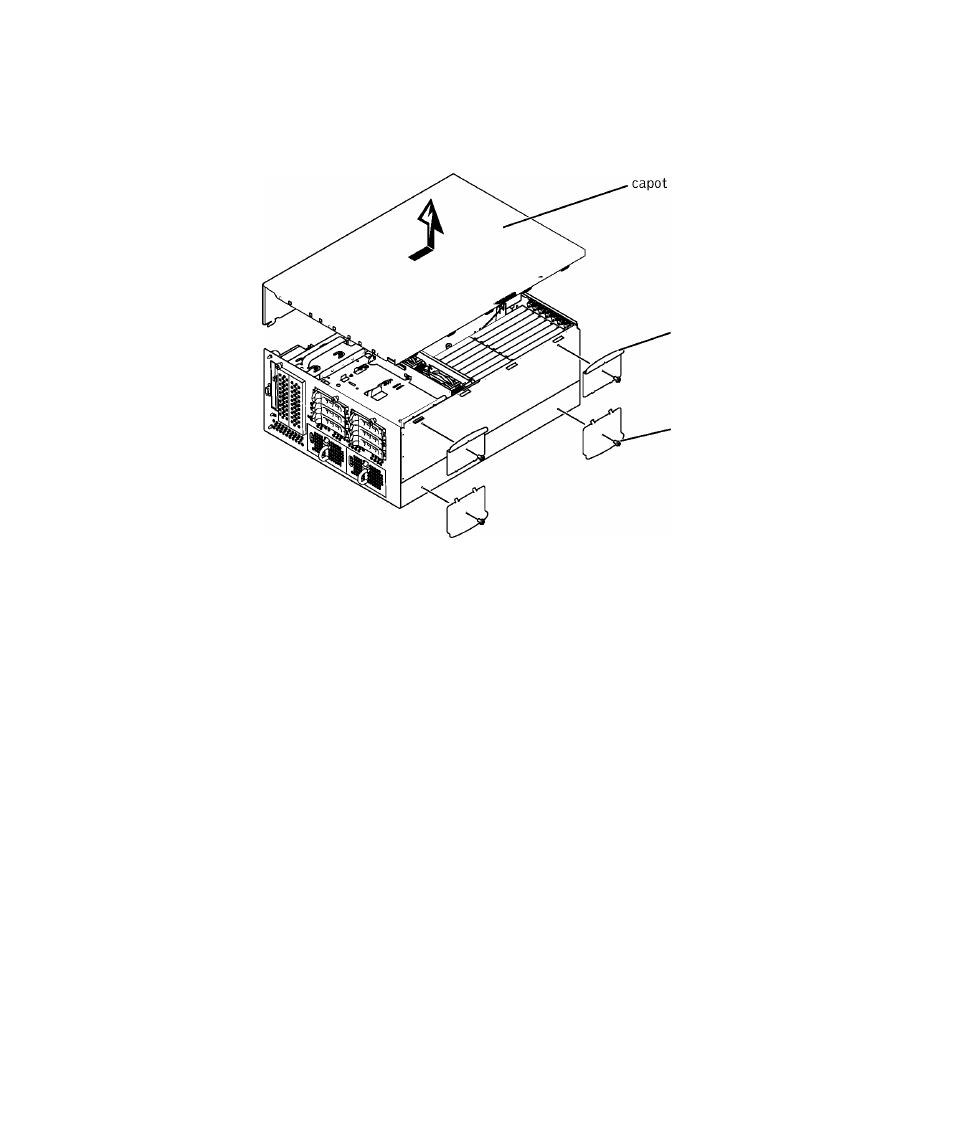

F i g u r e 2 - 9 . R e t r a i t d e s p i e d s e t d u c a p o t d u s y s t è m e
pieds (4)
têtes à vis à
tête plate
Phillips (4)
b Faites coulisser le capot du système vers l'arrière et saisissez-le par ses deux
extrémités.
c Retirez le capot doucement en le soulevant et mettez-le de côté.
Retirez les panneaux décoratifs sur le côté gauche du châssis :
a Retirez les sept vis T-10 du rebord supérieur, gauche, et inférieur du panneau avant.
Ces sept vis assujettissent le panneau décoratif gauche au panneau avant et au
châssis.
b Faites coulisser le panneau décoratif d'environ 1,27 cm (0,5 pouce) vers l'arrière du
châssis et soulevez-le pour le retirer.
Retirez les 12 vis T-10 Torx restantes qui fixent le panneau avant de la tour au châssis.
Soulevez le panneau avant pour le retirer et mettez-le de côté.
Installation du panneau avant du rack et du cache
1 Installez le panneau avant du rack sur le châssis en le fixant avec 13 des vis Torx que
vous avez retirées lors de la procédure précédente (voir la Figure 2-10).
Vous remarquerez que le panneau avant du rack est plus large que le panneau avant de
la tour et qu'il est équipé de poignées et de vis à molette pour les rails verticaux avant.
