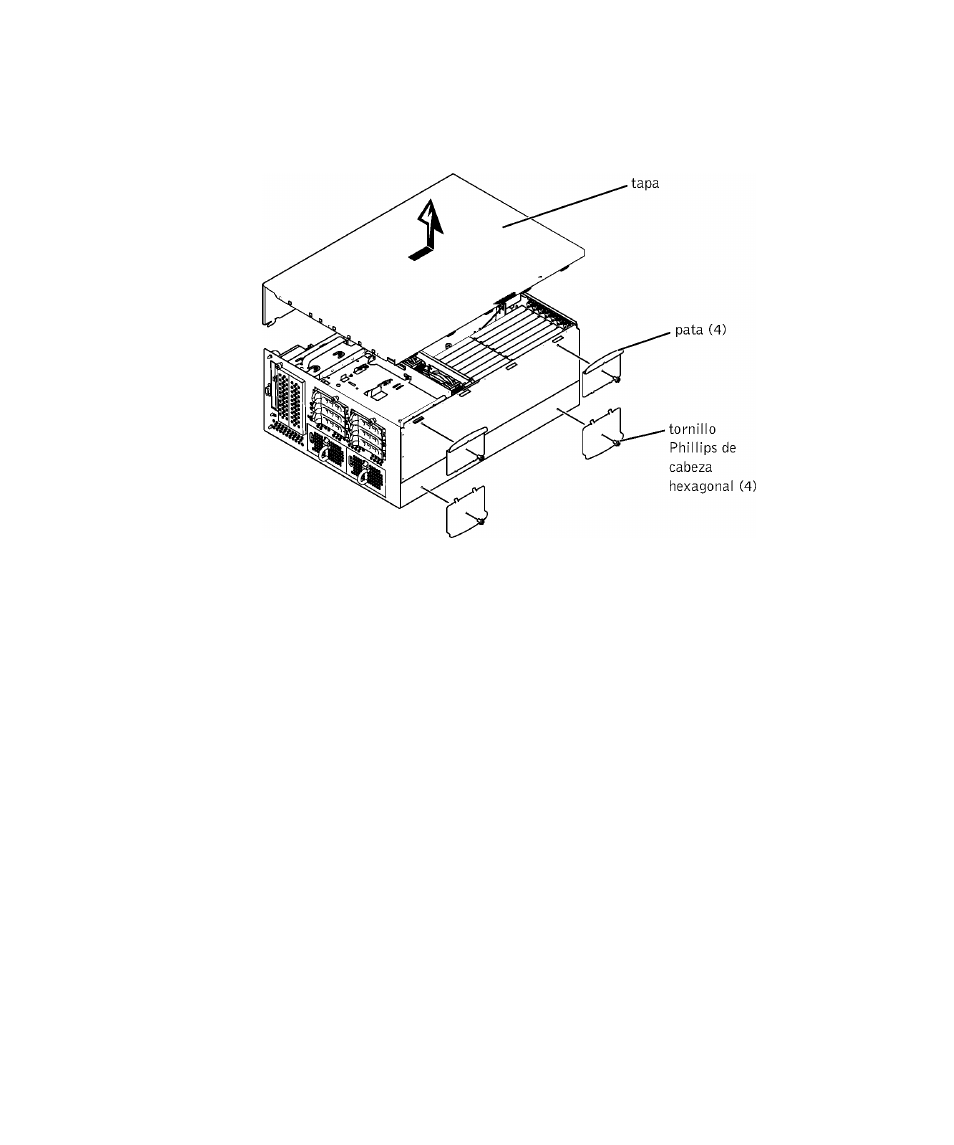

F i g u r a 5 - 9 . E x t r a c c i ó n d e l a s p a t a s y l a t a p a d e l s i s t e m a

b Deslice la tapa del sistema hacia atrás y sujétela por ambos extremos,

c Levante con cuidado la tapa del sistema y apártela a un lado.

Retire los paneles decorativos del lado izquierdo del chasis:

a Retire los siete tornillos T-10 Torx de los bordes superior, izquierdo e inferior del

panel frontal.

Estos siete tornillos sujetan el panel decorativo al panel frontal y al chasis.

b Deslice el panel decorativo unos 0,5 pulgadas hacia la parte posterior del chasis y

retírelo levantándolo.

Retire los 12 tornillos Torx T-10 que sujetan el panel frontal de torre al chasis.

Retire el panel frontal levantándolo y déjelo aparte.

Montaje del panel frontal del rack y el bisel

1 Monte en el chasis el panel frontal del rack, fijándolo con los 13 tornillos Torx retirados

en el procedimiento anterior (consulte la Figura 5-10).

Observe que el panel frontal del rack es más ancho que el panel frontal de la torre y

tiene asas y tornillos de mano para las guías verticales frontales.

G u í a d e m o n t a j e d e l r a c k |

5-13
