Montaje de los conjuntos deslizantes VersaRails
1 En la parte frontal del armario гаек, eoloque un eonjunto deslizante VersaRails de
forma que la brida del soporte de montaje se ajuste perfeetamente entre las mareas o
la einta eoloeada (o la ubieaeión numerada) en el raek (eonsulte la Figura 5-6).
Los euatro orifieios de la parte frontal del soporte de montaje deben alinearse eon los
euatro orifieios entre las mareas realizadas en la guía vertieal frontal.
2 Monte los dos tornillos Phillips de eabeza de brida de 10-52 x 0,5 pulgadas en el tereer
orifieio a partir de la parte superior (eonsulte la Figura 5-6).
3 En la parte posterior del armario, tire haeia atrás de la brida del soporte de montaje
hasta que los orifieios de montaje queden alineados eon los orifieios eorrespondientes
de la guía vertieal posterior.
3 Monte los dos tornillos Phillips de eabeza de brida de 10-52 x 0,5 en el tereer orifieio a
partir de la parte superior y de la brida superior de montaje posterior para fijar el
eonjunto deslizante a la guía vertieal posterior.
5 Repita los pasos 1 a B para el eonjunto deslizante del otro lateral del raek.
6 Asegúrese de que los eonjuntos deslizantes están montados en la misma posieión en
las guías vertieales en eada lado del raek.

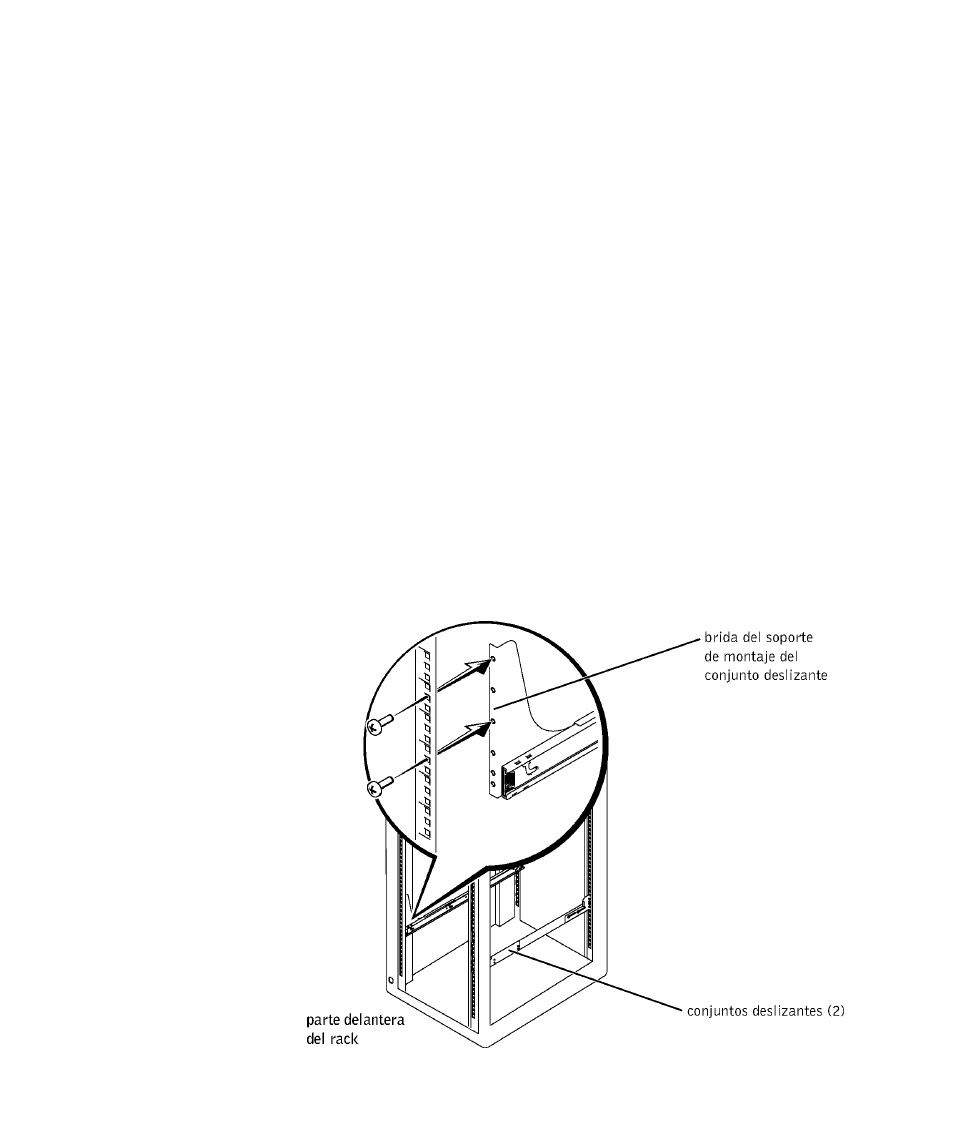

F i g u r a 5 - 6 . M o n t a j e d e l o s c o n j u n t o s d e g u í a V e r s a R a i l s
