Installation des rails coulissants VersaRails
1 A l'avant du rack, positionnez l'un des rails coulissants VersaRails de façon à ce que la
bride de fixation soit située entre les marques ou la bande adhésive (ou l'emplacement
numéroté) sur le rack (voir la Figure 2-6).
Les quatre trous à l'avant de la bride de fixation doivent correspondre avec quatre des
trous entre les marques que vous avez effectuées sur le rail vertical avant.
2 Insérez deux vis Phillips à tête plate 10-32 x 0,5 " dans le trous du haut et le troisième
trou à partir du haut sur la bride de fixation (voir la Figure 2-6).
3 A l'arrière de l'armoire, tirez sur la bride de fixation jusqu'à ce que les trous de montage
correspondent exactement à leurs trous respectifs sur le rail vertical arrière.
3 Insérez deux vis Phillips à tête plate 10-32 x 0,5 " dans le trou du haut et le troisième
trou à partir du haut de la bride de fixation arrière afin de fixer le rail coulissant au rail
vertical arrière.
5 Effectuez de nouveau les opérations des étapes de 1 à B pour le rail coulissant situé sur
l'autre côté du rack.
6 Vérifiez que les rails coulissants sont montés à la même position sur les rails verticaux
de chaque côté du rack.

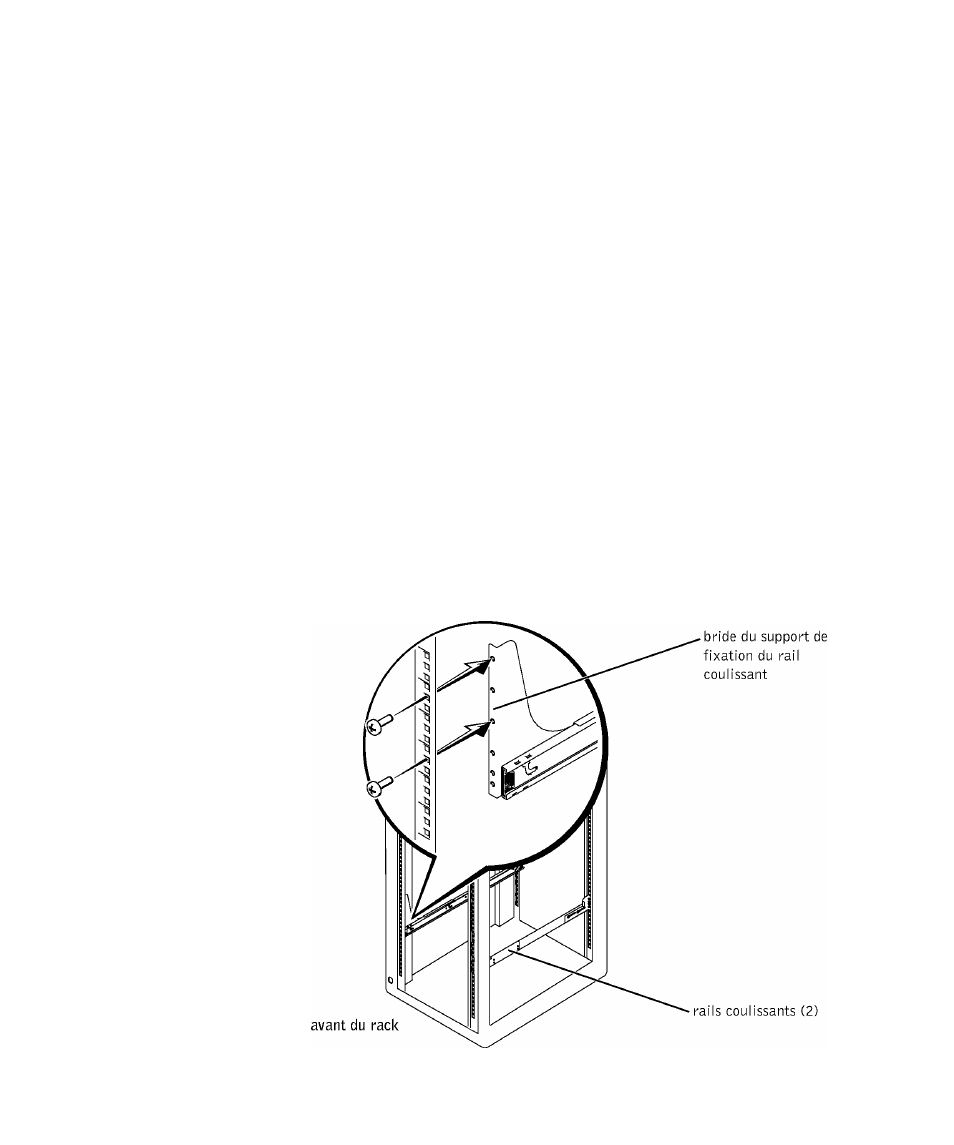

Figure 2-6. Installation des rails VersaRails
