Detex CS-400 Momentary Models User Manual
Page 2

103145 - Page 2

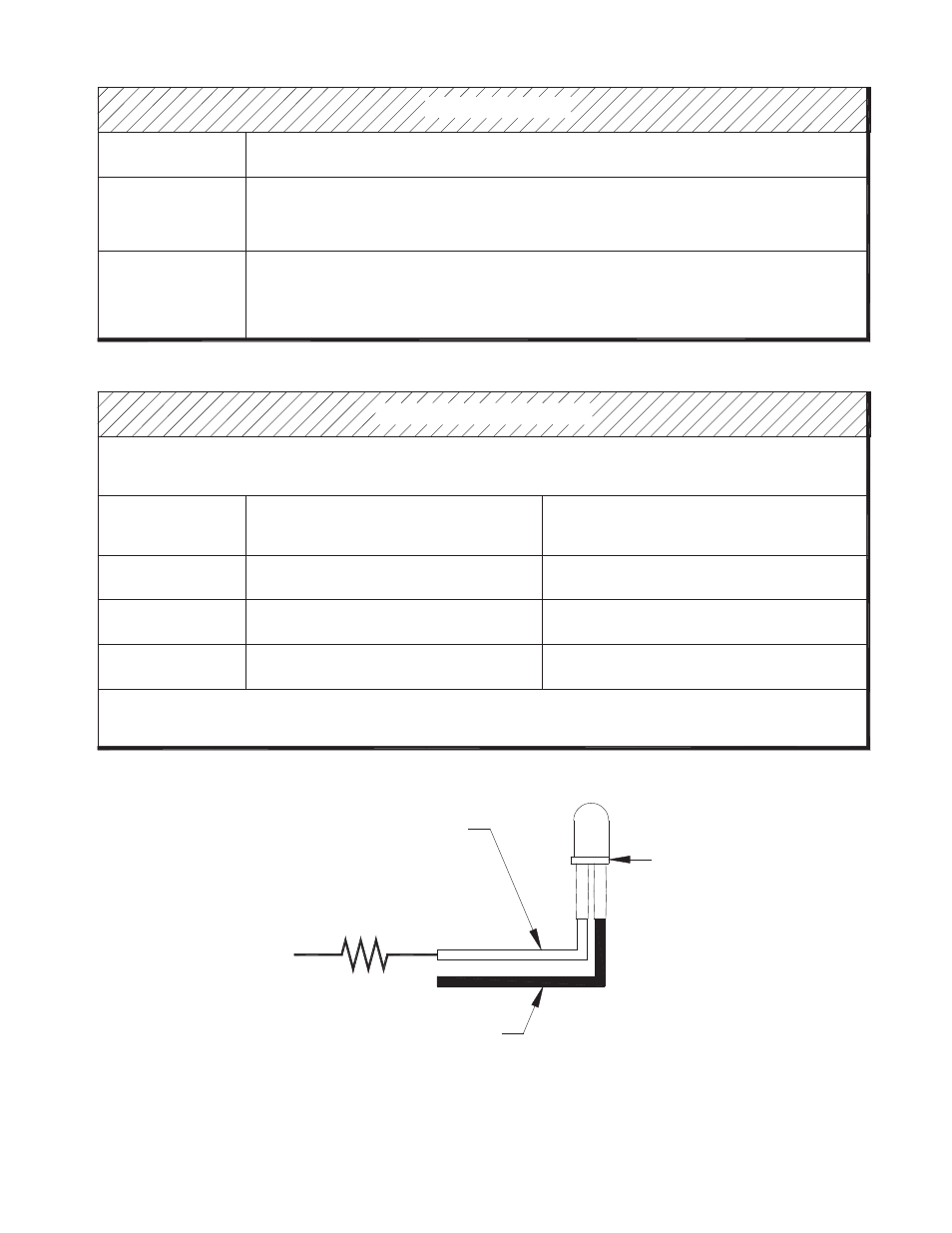

Current Limit Resistor
(See LED Table for value)
NOTE: Use heat shrink to protect resistor connections from shorting
BLACK wire
RED or WHITE wire
Flat side
IMPORTANT!
LED(s) should be powered by DC voltage. Use of AC power may damage the LED(s).
Model
5VDC
12VDC
LED Supply
Voltage
24VDC
LED Information Table
Use 1000 Ohm 1/4 Watt
Use 270 Ohm 1/4 Watt
Use 2.0K 1/4 Watt
Resistor Type
Function Table
Function
Red, Violet, Brown, Gold
Brown, Black, Orange, Gold
Red, Black, Orange, Gold
Color Band
To activate switch one, turn key CCW. Switch two is activated by
turning key CW. Switches return to normal state when key is released.
Turn key CCW to activate switch. Switch releases when key
is turned CW.
CS450
CS452
CS430
CS432
