6
2-3.TOMEI チタニウムマフラー TYPE-80の取付け
① メインパイプ Ａ ⑧ クランプバンド 【25.0N・m(2.6kgf-m)】
② メインパイプ Ｂ ⑨ スプリング
③ TYPE-80サイレンサー ⑩ サイレンサーバンド
④ ガスケット ⑪ サイレンサーバンドラバー
⑤ フランジボルト M8 L=35mm ⑫ サウンドレデューサー
⑥ フランジナット M8 【20.0～28.0N・m (2.0～2.9kgf-m)】 ⑬ ボタンボルト M6 【8.0～12.0N・m (0.8～1.2kgf-m)】
⑦ フランジボルト M8 L=25mm
※高熱にさらされる部分には焼き付きや固着を防止するため、付属のボルトスムース ペーストを塗布して下さい。
【装着手順】
1. メインパイプAを付属ガスケット・ボルト・ナットを使用し、触媒へ仮組みする。
この時、差込部のパイプストッパーが上向きになるよう取り付ける。
※付属ガスケット（上図④）・M8フランジボルト（上図⑤）・M8フランジナット（上図⑥）使用。
2. メインパイプBにクランプバンドを通し、各パイプのスプリングフック位置同士が平行になるように、
メインパイプAに差し込む。同時にマフラーハンガーを取り付ける。
※付属クランプバンド（上図⑧）使用。
3. メインサイレンサーにクランプバンドを通し、スプリングフック位置同士が平行になるように、
メインパイプBに差し込む。
※付属クランプバンド（上図⑧）使用。
サイレンサーASSYのプレスマークが真下にくるようにして下さい。
4. サイレンサーバンドにサイレンサーラバーを取り付け、サイレンサーに傷をつけないように注意しながら、
上図の向きを参考にマフラーハンガーに取り付ける。
※付属サイレンサーバンド（上図⑩）・サイレンサーバンドラバー（上図⑪）
フランジボルト
M8（上図⑦）・フランジナットM8（上図⑥）使用。
①
②
③
＜キット内付属品使用箇所と締付けトルク＞
⑥ ⑦
④
⑤
⑩
⑧

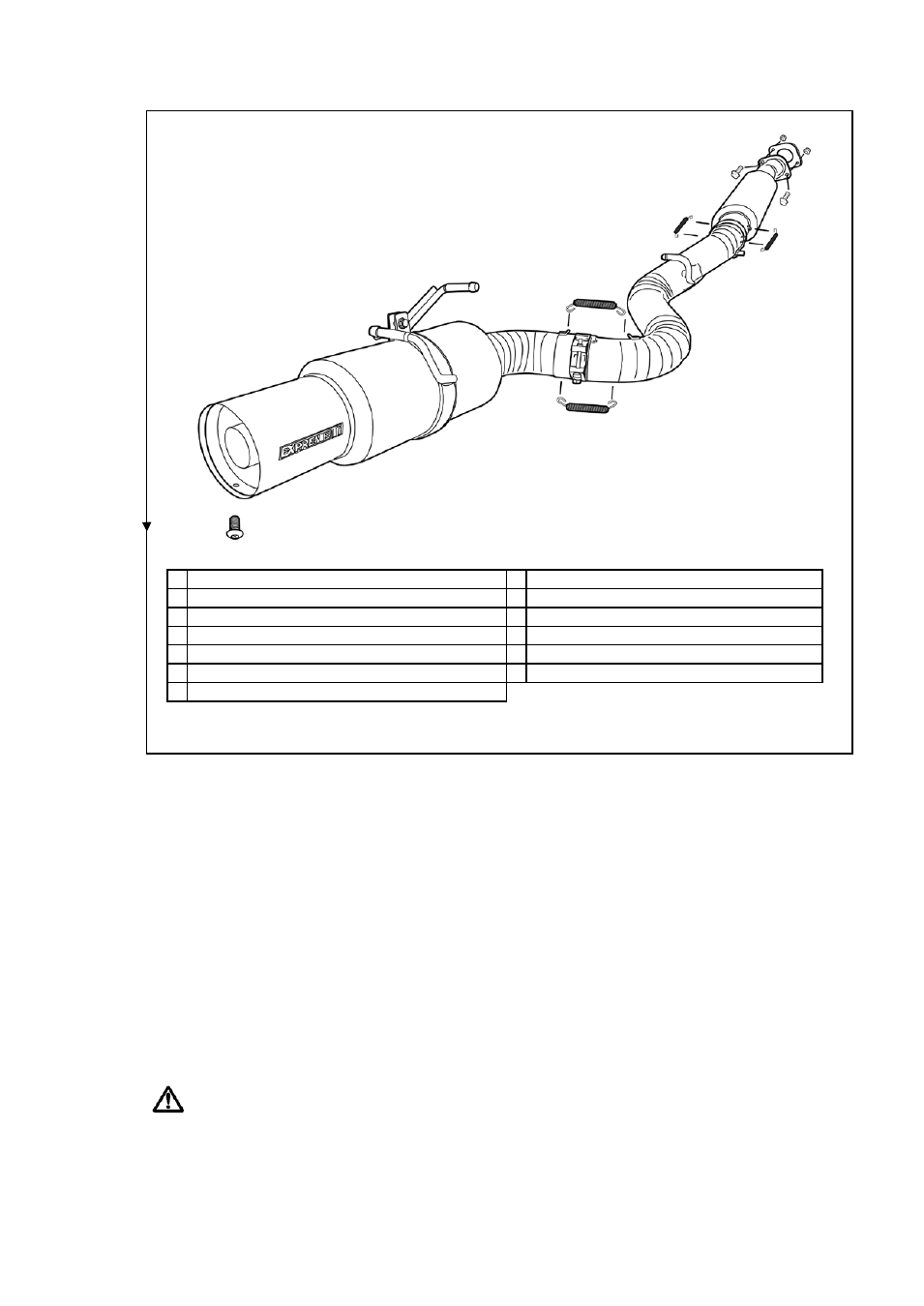

【各部品の装着位置図】
同梱部品の使用箇所は下図の通りです。
⑫
⑬
⑪
⑨
⑨
⑧
⑨
⑨
⑤
⑥
⑥
